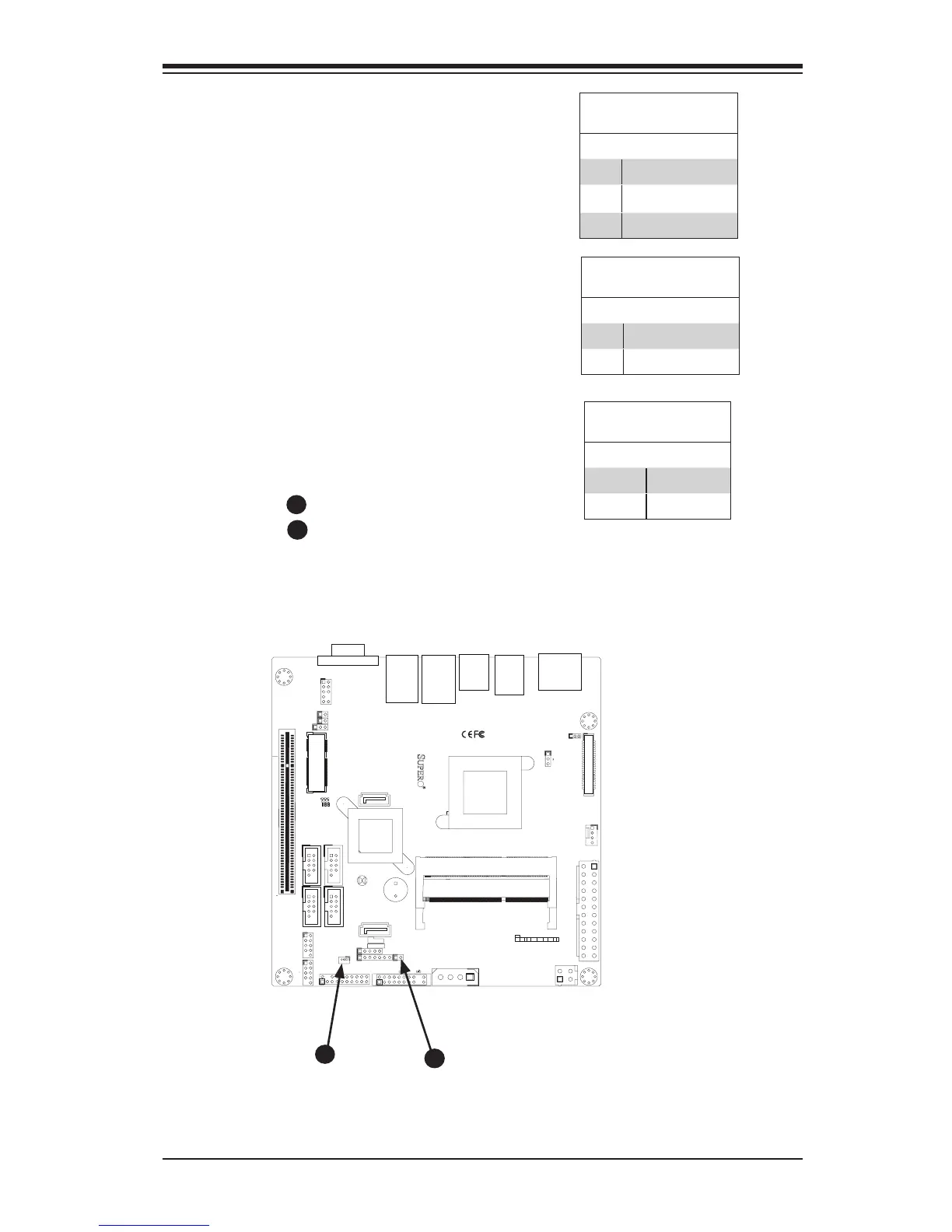

SATA DOM Power
The SATA DOM Power on JSD1 is used
to supply power to SATA Disk-on-Module
(DOM) solid-state storage devices.
SATA DOM Power
Pin Denitions
Pin# Denition
1 +5V
2 Ground
3 Ground
Overheat/Fan Fail LED (JOH1)
The JOH1 header is used to connect an
LED to provide warnings of chassis over-
heat. This LED will also blink to indicate
a fan failure. Refer to the table on right
for pin denitions.
B
Overheat LED
Pin Denitions
Pin# Denition
1 3.3VDC
2 OH Active
OH/Fan Fail LED
Status Message
State Message
Solid Overheat
Blinking Fan Fail
