Tandy 1000 Technical Reference Manual

Tandy 1000
Technical Reference Manual

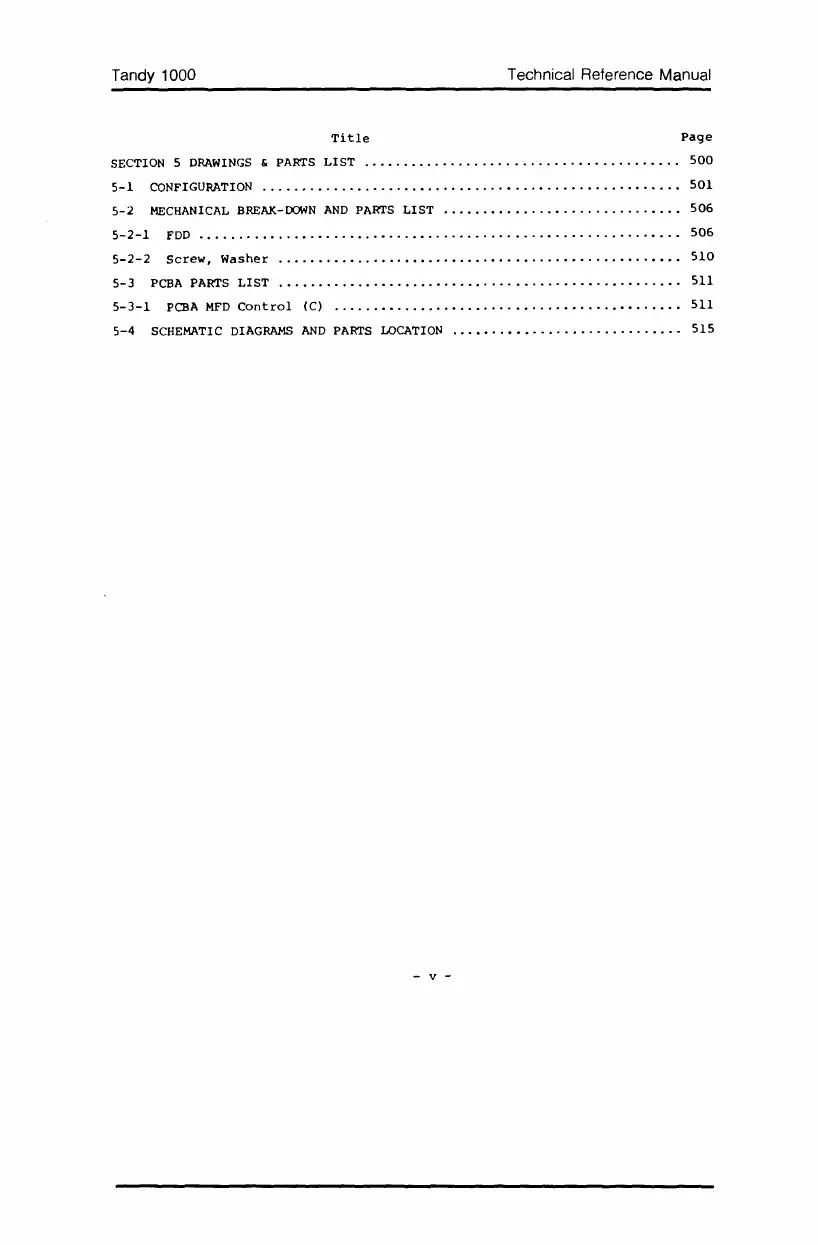

Title Page
SECTION 5 DRAWINGS & PARTS LIST ••••.••••.•.••••••••••...••••••.•••••••• 500
5-1 CONFIGURATION .•.•.•.•...••.•.•.•••.••••.••..•.•.•..••••.•..••••••• 501
5-2 MECHANICAL BREAK-DOWN AND PARTS LIST •••••••••••..••••.•.•...•••••• 506
5-2-1 FDD. • • • . . • . • • • . • • • • • . . • • • • • • • . • • . . • . • . • . • • . • . . • • • . • • . . . . • . . • • • •• 506
5-2-2 Screw, Washer •••.••••••.••••••••.•••.••.•••••..•.•••.••.•••••••• 510
5-3 PCBA PARTS LIST •••••••••••••••••••.•••••••••.••.••••••••••••••.••• 511
5-3-1 PCBA MFD Control (Cl •..••••••••••••••••••..••.••••••.••••••.•••• 511
5-4 SCHEMATIC DIAGRAMS AND PARTS LOCATION ••••••.•••...••••.••••••••••• SIS
- v -

Tandy 1000 Specifications

General

Processor	Intel 8088
Processor Speed	4.77 MHz
RAM	128 KB (expandable to 640 KB)
Operating System	MS-DOS 2.11
Manufacturer	Tandy Corporation
Release Year	1984
Storage	Single or double 5.25" floppy disk drive (360 KB), optional hard drive
Sound	Tandy 3-voice sound
Ports	Parallel, Serial
Graphics	CGA (Color Graphics Adapter)
Graphics Modes	320x200, 640x200
