3. System Configuration Unit and Module
60

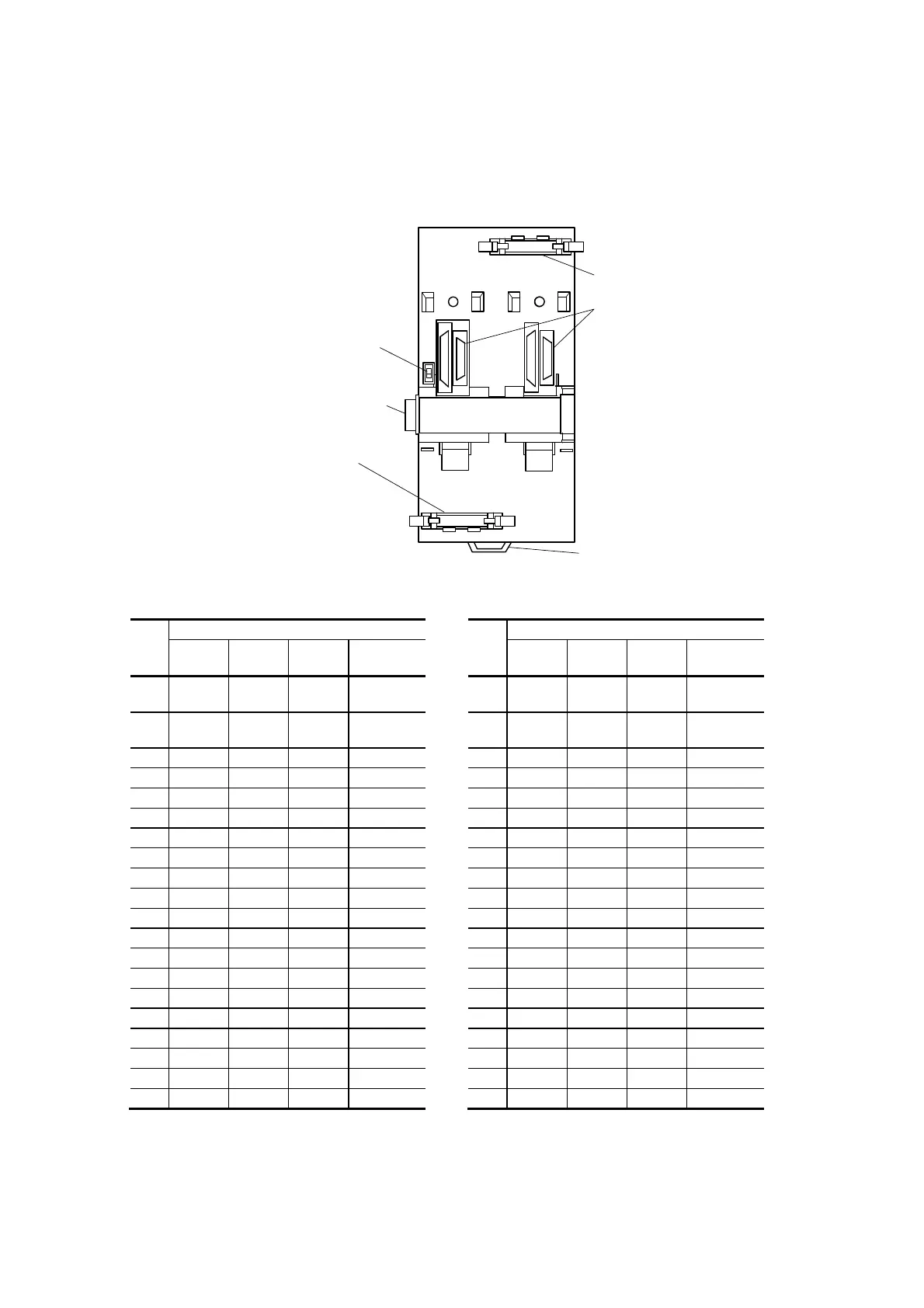

Front Side of UABU1 Unit
CN1
CN2
ON
Terminating resistor switch
I/O base unit interconnector
External line connector
PI/O module mounting slot
External line connector
DIN rail hold
UABU1 Unit Connector (CN1, CN2) Signal Table
CN1
PI/O module
CN2
PI/O module
SAI01/
SAI06
SAO01/
SAO06
SPI01/
SPI06
SPO01
SAI01/
SAI06
SAO01/
SAO06
SPI01/
SPI06
SPO01
1 EXTP2
4
EXTP24 1 EXTP2
4
EXTP24
2 EXTP2
4
EXTP24 2 EXTP2
4
EXTP24
3 EXTN24 EXTN24 3 EXTN24 EXTN24
4 EXTN24 EXTN24 4 EXTN24 EXTN24
5 AI8(-) AO8(-) 5 AI8(-) AO8(-)
6 AI8(+) AO8(+) 6 AI8(+) AO8(+)
7 AI7(-) AO7(-) 7 AI7(-) AO7(-)
8 AI7(+) AO7(+) 8 AI7(+) AO7(+)
9 AI6(-) AO6(-) 9 AI6(-) AO6(-)
10 AI6(+) AO6(+) 10 AI6(+) AO6(+)
11 AI5(-) AO5(-) 11 AI5(-) AO5(-)
12 AI5(+) AO5(+) 12 AI5(+) AO5(+)
13 AI4(-) AO4(-) PI4(-) PO4(CLS) 13 AI4(-) AO4(-) PI4(-) PO4(CLS)
14 AI4(+) AO4(+) PI4(+) PO4(OPN) 14 AI4(+) AO4(+) PI4(+) PO4(OPN)
15 AI3(-) AO3(-) PI3(-) PO3(CLS) 15 AI3(-) AO3(-) PI3(-) PO3(CLS)
16 AI3(+) AO3(+) PI3(+) PO3(OPN) 16 AI3(+) AO3(+) PI3(+) PO3(OPN)
17 AI2(-) AO2(-) PI2(-) PO2(CLS) 17 AI2(-) AO2(-) PI2(-) PO2(CLS)
18 AI2(+) AO2(+) PI2(+) PO2(OPN) 18 AI2(+) AO2(+) PI2(+) PO2(OPN)
19 AI1(-) AO1(-) PI1(-) PO1(CLS) 19 AI1(-) AO1(-) PI1(-) PO1(CLS)
20 AI1(+) AO1(+) PI1(+) PO1(OPN) 20 AI1(+) AO1(+) PI1(+) PO1(OPN)
