4.4 Schirmauflage
Die Schirmauflage erfolgt durch spezielle EMV-gerechte Kabelverschraubungen, bei
denen die Kabelschirmung innen aufgelegt werden kann.

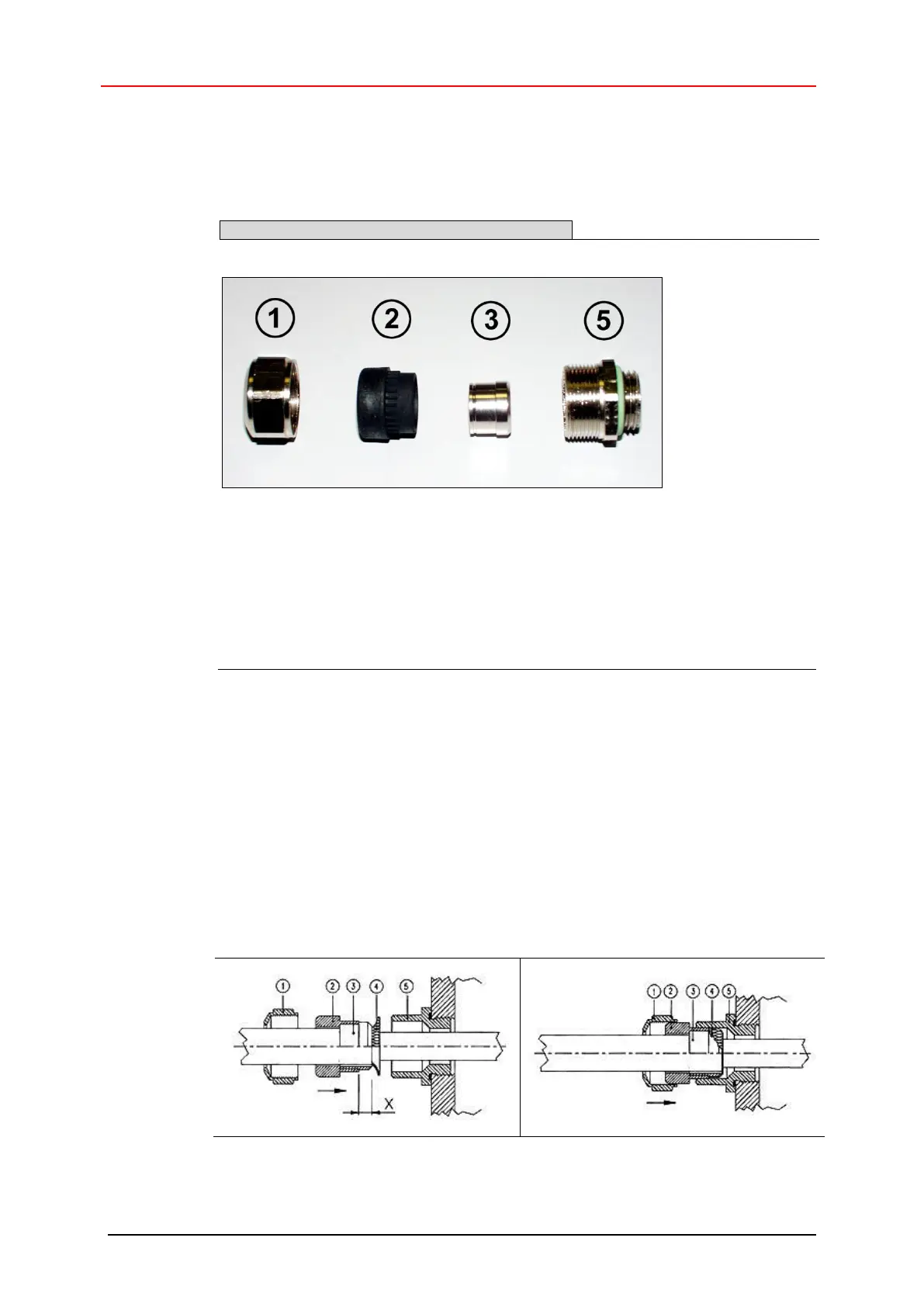

Montage für Kabelverschraubung, Variante A
Pos. 1 Überwurfmutter
Pos. 2 Dichteinsatz
Pos. 3 Kontakthülse
Pos. 5 Einschraubstutzen
1. Schirmumflechtung / Schirmfolie auf Maß "X" zurückschneiden.
2. Überwurfmutter (1) und Dichteinsatz / Kontakthülse (2) + (3) auf das Kabel
aufschieben.
3. Die Schirmumflechtung / Schirmfolie um ca. 90° umbiegen (4).
4. Dichteinsatz / Kontakthülse (2) + (3) bis an die Schirmumflechtung /
Schirmfolie schieben.
5. Einschraubstutzen (5) am Gehäuse montieren.
6. Dichteinsatz / Kontakthülse (2) + (3) in Einschraubstutzen (5) bündig
zusammen stecken.
7. Überwurfmutter (1) mit Einschraubstutzen (5) verschrauben.
