Truma E-Kit Installation Instructions

14 FR

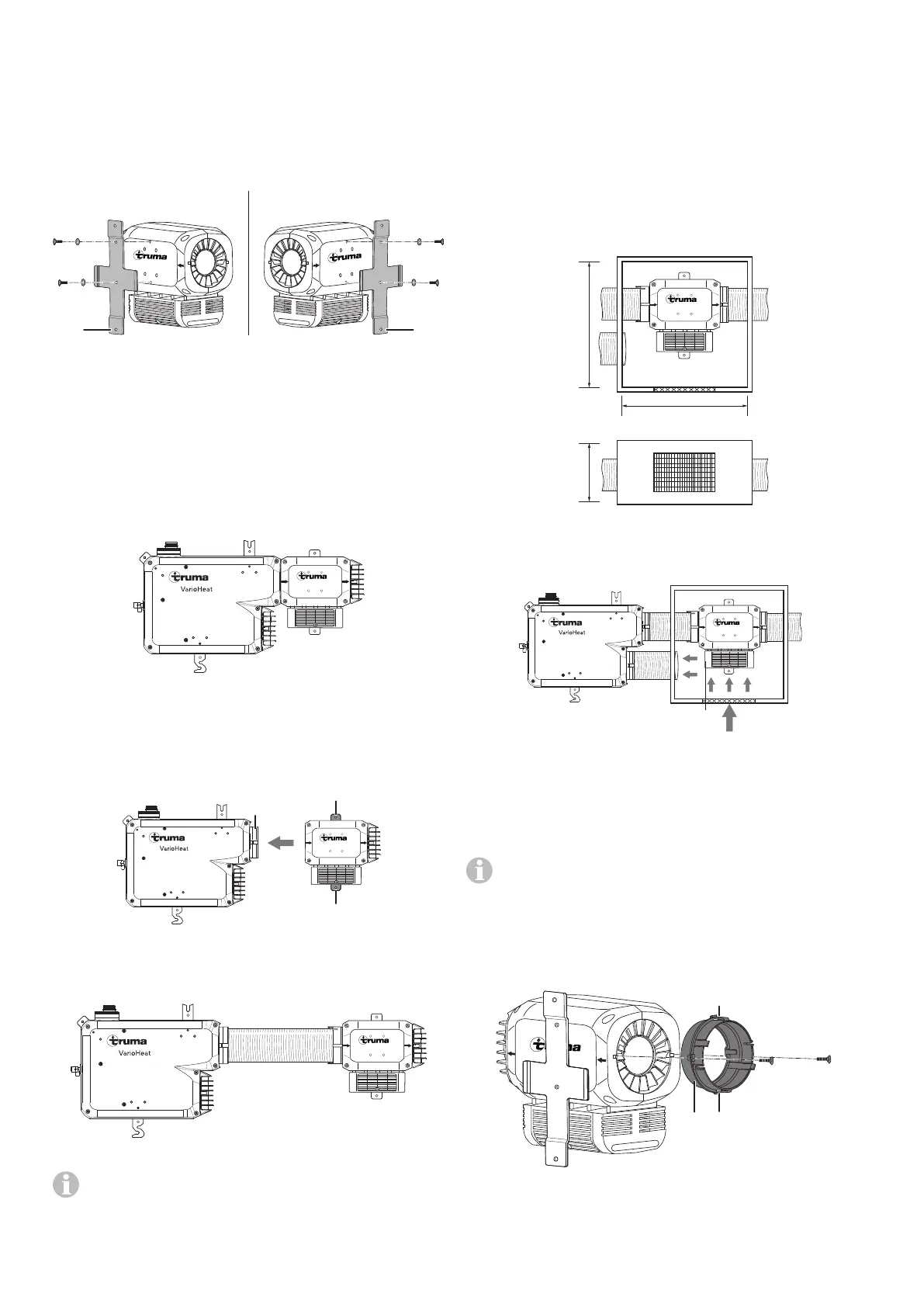

Préparation
Monter le Truma VarioHeat selon les consignes des instruc-
tions de montage.
Fixer (couple de serrage 2,5Nm) le support de montage(1)
sur le Truma E-Kit avec deux vis PT (5x14mm) en intercalant
pour chaque vis une rondelle ressort (figure 05 I/II).
Truma E-Kit
Truma E-Kit
I
II
11111
Figure 5
Variantes de montage
Le Truma E-Kit peut être monté directement sur le
Truma VarioHeat ou intégré à la distribution d’air chaud du
Truma VarioHeat.
Montage sur le Truma VarioHeat
Truma E-Kit
Figure 6
Enfoncer le Truma E-Kit jusqu’en butée sur la sortie d’air chaud(2)
du Truma VarioHeat et fixer le support de montage(1) avec deux
vis(5,5x25mm) au plancher ou à la paroi du véhicule. Les flèches
sur le Truma E-Kit indiquent le sens du flux d’air chaud.
1
1
2
Truma E-Kit
Figure 7
Montage dans la distribution d’air chaud
VR 80
Truma E-Kit
Figure 8
Respectez les informations et remarques supplémen-
taires au paragraphe distribution d’air chaud.
Espace de montage séparé
En cas de montage dans la distribution d’air chaud, le TrumaE-Kit
peut être installé dans un espace de montage séparé. L’aspiration
d’air de circulation du Truma VarioHeat doit passer au travers de
l’espace de montage du Truma E-Kit. L’aspiration d’air de circu-
lation doit s’effectuer depuis l’habitacle (pas le garage arrière)
vers l’espace de montage par le biais d’une grande ouverture ou
de plusieurs petites ouvertures d’une surface totale d’au moins
150cm². En cas d’installation d’une grille (non incluse dans la
livraison), il faut respecter les mêmes exigences concernant la
section (150cm²) requise pour l’aspiration d’air.
Dimensions minimales de l’espace de montage (en mm)
340
360
140
Truma E-Kit
Figure 9
L’air de circulation(U) doit pénétrer dans l’espace de montage
sur le côté du boîtier de l’électronique(E).
E
U
Truma E-Kit
Figure 10
Monter le Truma E-Kit dans la distribution d’air
chaud
Utiliser un adaptateur de tuyau (disponible séparément)
en cas de montage du Truma E-Kit dans la distribution
d’air chaud.
Introduire l’adaptateur de tuyau(3) dans le Truma E-Kit jusqu’à
ce que les deux loquets(4) s’accrochent dans le boîtier. De
plus, l’adaptateur de tuyau(3) peut être fixé avec deux vis
(2,9x13mm) dans les creux du boîtier du Truma E-Kit.
Truma E-Kit
3 4
4
Figure 11
Introduire le tuyau VR 80 jusqu’en butée dans la sortie d’air
chaud(2) du TrumaVarioHeat et dans le Truma E-Kit et fixer
avec deux vis (5,5x25mm) le support de montage(1) sur le
plancher ou une paroi du véhicule. Lors du montage, respec-
ter le sens du flux de l’air chaud.
