Truma E-Kit - Funktionskontroll; Spänningsförsörjning 12 V; Spänningsförsörjning 230 V; Styrenhet Truma E-Kit

36 SV
Spänningsförsörjning 12 V
Elektriska ledningar, kopplings- och styrdon för värmare mås-
te placeras på ett sådant sätt i fordonet att deras felfria funk-
tion inte kan påverkas under normala driftförhållanden. Alla
utåtgående ledningar måste läggas i genomföringen på ett
sådant sätt att de är täta mot stänkvatten.
Innan arbeten på elektriska delar påbörjas måste enheten vara
frånkopplad från strömförsörjningen. Frånkoppling på manö-
verenheten räcker inte!
Vid elsvetsarbeten på karossen måste enheten skiljas från for-
donets elnät.

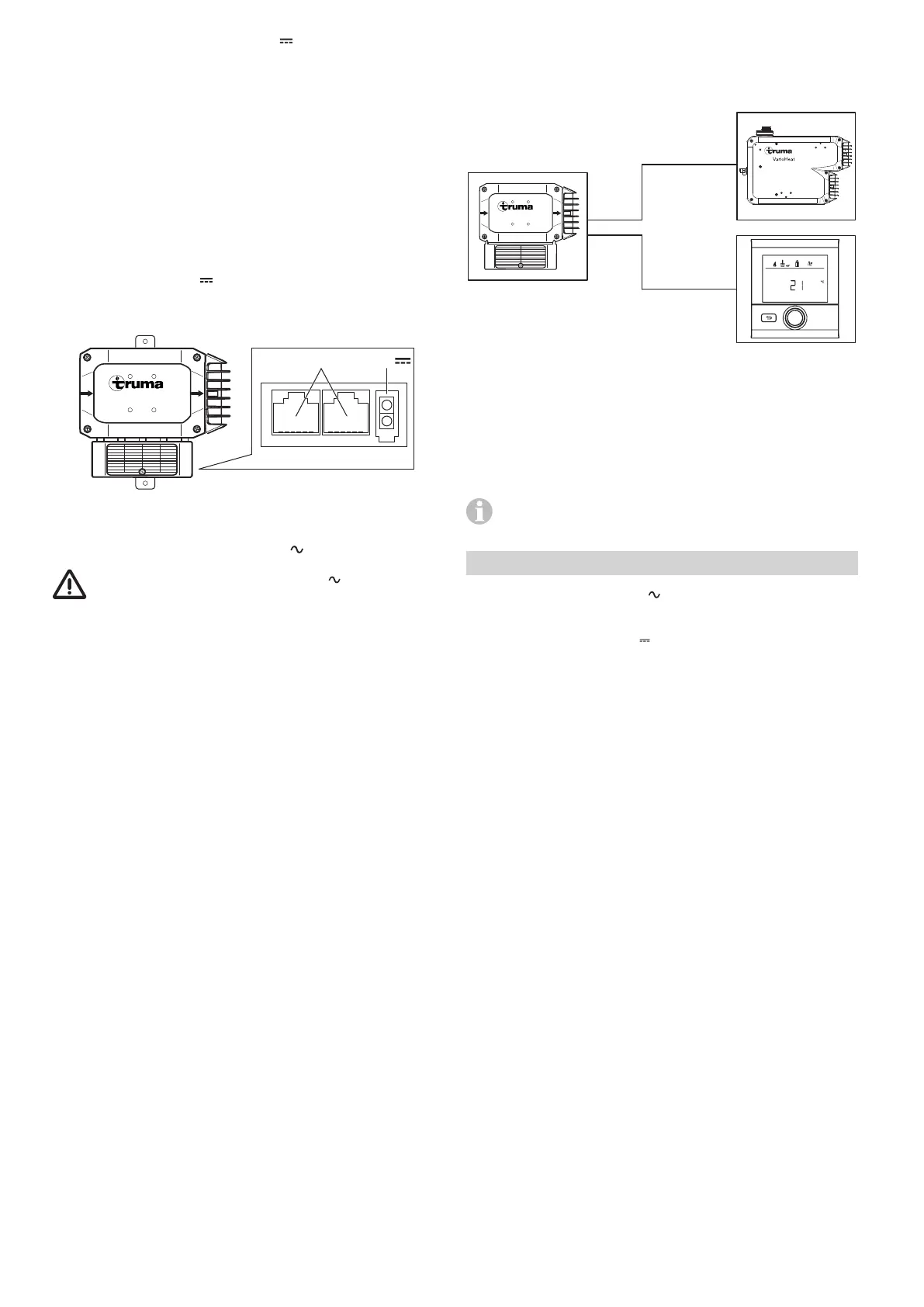

Sätt i 12 V anslutningskabeln i elektroniken till Truma E-Kit
och anslut den till 12V spänningsförsörjningen. Säkra plus-
kabeln med en 1 A säkring (ingår i leveransen) i närheten av
spänningskällans pluspol.
12 V TIN
Truma E-Kit
Bild20
Spänningsförsörjning 230 V
Den elektriska anslutningen till 230 V får endast utfö-
ras av en behörig elektriker (i Tyskland med behörighet
enligt VDE 0100, del 721 eller IEC 60364-7-721). Dessa in-
struktioner är inte avsedda att uppmuntra en lekman att själv
utföra elinstallationen, utan är endast att betrakta som kom-
pletterande information för en behörig elinstallatör!
Anslut elkabeln som dragits fram till anslutningspunkten.
Dra anslutningskablarna så att de inte skaver. Vid vassa kan-
ter, t.ex. vid genomföringar i metallväggar, bör dessutom
genomföringsbussningar eller kantskyddsprofiler användas.
Anslutningskablarna får inte fästas på avgasröret (på Truma
VarioHeat), på huset eller på varmluftsrören till Truma E-Kit el-
ler komma i kontakt med dessa delar (minsta avstånd: 5cm).
Alla kablar måste säkras med klämmor!
För underhålls- och reparationsarbeten måste fordonet utrus-
tas med en frånkopplare för allpolig frånkoppling från elnätet
med minst 3,5 mm kontaktavstånd.
Styrenhet Truma E-Kit
Anslut Truma VarioHeat och manöverenheten Truma CP plus
VarioHeat till Truma E-Kit med TIN-förbindelsekabeln.
Truma E-Kit
Bild21
Funktionskontroll
Kontrollera därefter enhetens samtliga funktioner enligt bruks-
anvisningen till Truma CP plus VarioHeat.
Bruksanvisningen ska överlämnas till fordonsägaren.
Årtalet för den första idrifttagningen måste markeras
med kryss på typskylten.
Tekniska data
Nominell effekt vid 230V
Nivå1: 900W
Nivå2: 1800W
Nominell effekt vid 12V
ca 2W
Temperaturområde
-30°C till 50°C
Vikt
2,2 kg
Skyddsklass
IPX0B
Kapslingsklass
Klass1
