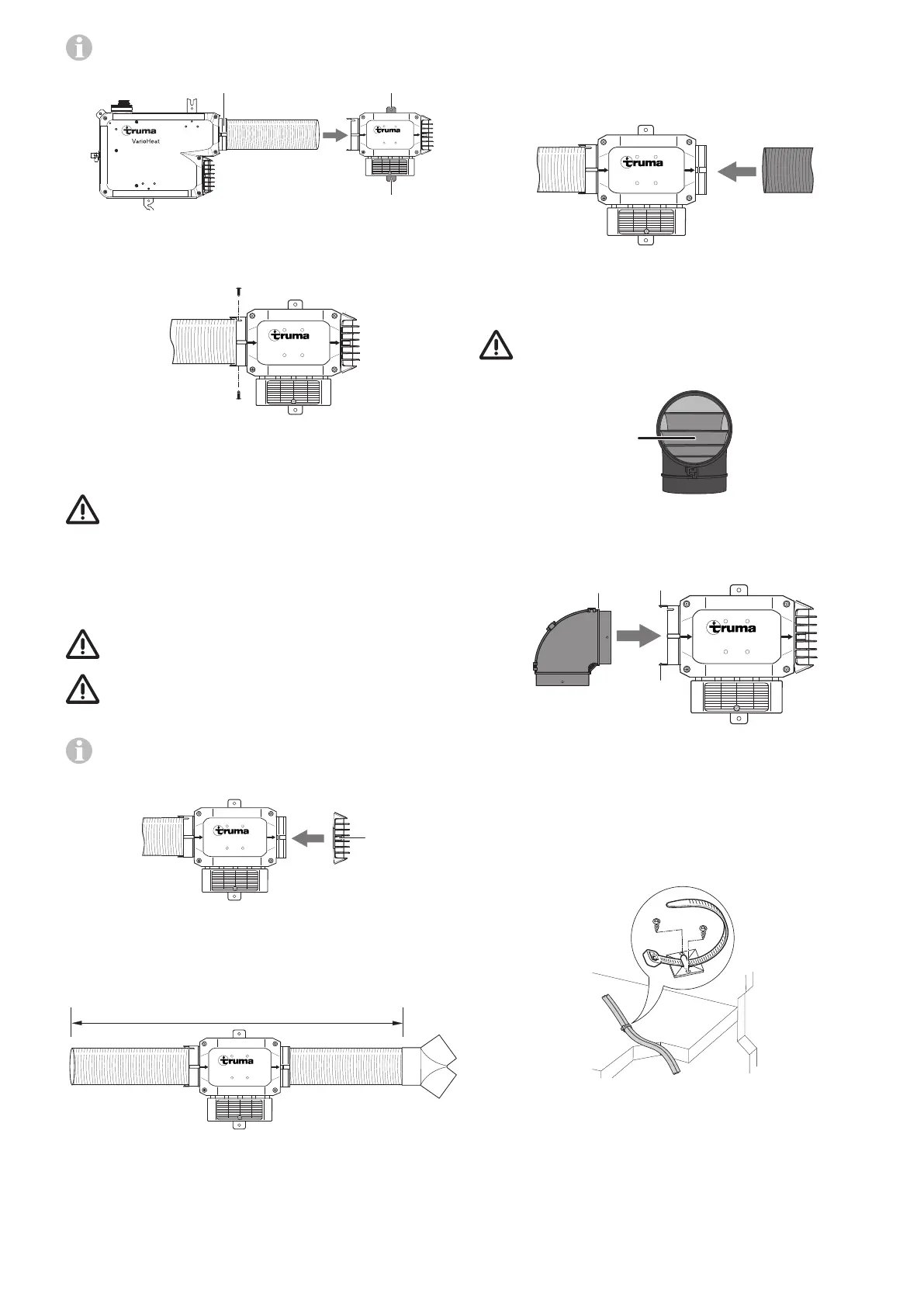

Truma E-Kit - Warmluftverteilung; Rohr VR 80 an Truma E-Kit Anschließen; Bogen BG 80 an Rohradapter Anschließen; Elektrischer Anschluss

5DE
Die Pfeile auf dem Truma E-Kit geben die Durchströ-
mungsrichtung der Heißluft an.
VR 80
1
12
Truma E-Kit
Bild 12
Das Rohr VR 80 mit zwei Schrauben (2,9x9mm) an den Ver-
tiefungen des Rohradapters festschrauben.
VR 80
Truma E-Kit
Bild 13
Warmluftverteilung
Risiko eines Brandes oder einer Fehlfunktion bei fal-
schem Einbau oder Verwendung von anderen als Truma
Originalteilen für die Warmluftverteilung.
– Nur Truma Originalteile für die Warmluftverteilung ver-
wenden. Die Heizung ist nur mit diesen Teilen geprüft und
zugelassen.
– Einbauanweisung bei Montage der Warmluftverteilung
befolgen.
Zusätzliche Informationen zur Warmlufverteilung in der
Einbauanleitung der TrumaVarioHeat sind zu beachten!
Wird am Warmluftausgang des Truma E-Kit kein
RohrVR 80 oder Bogen BG 80 angeschlossen, muss
ein Gitter (1) aufgesteckt werden.
Für 90° Biegungen im Warmluftsystem muss der Bogen
BG 80 verwendet werden, um einen Druckverlust zu
verhindern.
1
Truma E-Kit
Bild 14
An das Truma E-Kit darf nur das Rohr VR 80 und der
BogenBG80 angeschlossen werden. Maximale Gesamtrohr-
länge (inklusiveTruma E-Kit) 100cm.
VR 80 VR 80
≤ 100 cm
Truma E-Kit
Bild 15
Rohr VR 80 an Truma E-Kit anschließen
Rohr VR 80 bis zum Anschlag in Warmluftausgang des
Truma E-Kit einführen. Das Warmluftrohr wird durch Widerha-
ken in Position gehalten.
Truma E-Kit
Bild 16
Bogen BG 80 an Rohradapter anschließen
In Verbindung mit dem Truma E-Kit darf nur der
BogenBG80 (39491-01) mit Lamellen (1) verbaut wer-
den. Andere Bögen sind nicht zulässig.
1
Bild 17
Den Bogen BG 80 in Rohradapter einstecken. Die Haken(6)
müssen am Ring des Bogen BG 80(5) einhaken.
6
6
5
Truma E-Kit
Bild 18
Elektrischer Anschluss
Die Anschlusskabel und Stecker dürfen keinen Kräften ausge-
setzt sein. Zur Zugentlastung die Anschlusskabel bündeln und
mit je einem Kabelbinder an den mitgelieferten Befestigungs-
sockeln befestigen.
Bild 19
