Förberedelse
Montera Truma VarioHeat enligt anvisningarna i monterings-
anvisningen.

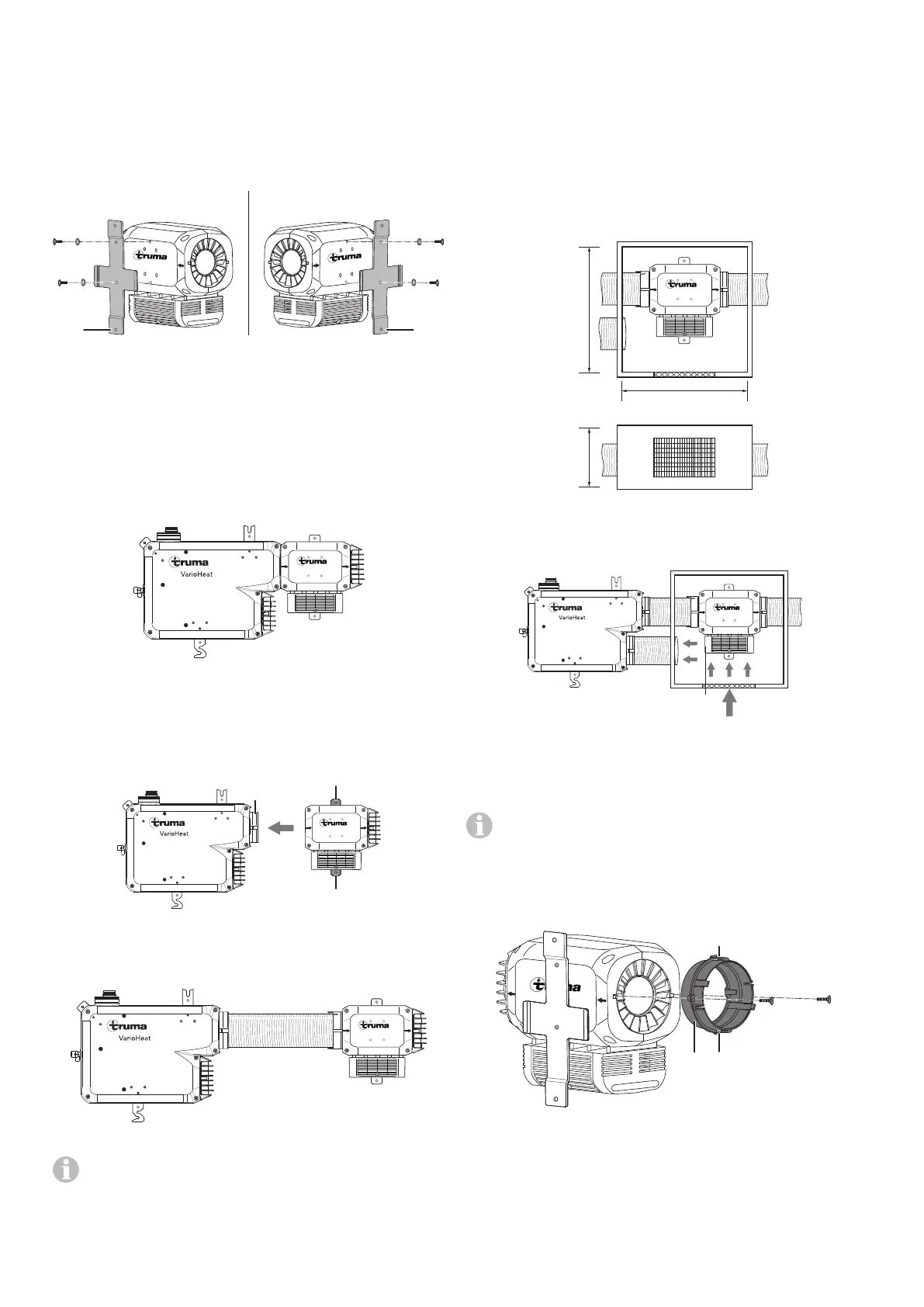

Skruva fast (2,5Nm) fästbeslaget(1) på Truma E-Kit med två
PT-skruvar (5x14mm). Lägg vardera en fjäderbricka emellan
(bild 05 I/II).
Truma E-Kit
Truma E-Kit
I
II
11111
Bild5
Monteringsvarianter
Truma E-Kit kan monteras direkt på Truma VarioHeat eller in-
tegreras i varmluftsfördelningen i Truma VarioHeat.
Montering på Truma VarioHeat
Truma E-Kit
Bild6
Skjut Truma E-Kit på varmluftsutgången(2) på Truma VarioHeat
så långt det går och skruva fast fästbeslaget(1) med två skruvar
(5,5x25mm) i fordonets golv eller vägg. Pilarna på Truma E-Kit
anger varmluftens flödesriktning.
1
1
2
Truma E-Kit
Bild7
Montering i varmluftsfördelningen
VR 80
Truma E-Kit
Bild8
Iaktta kompletterande information och hänvisningar i av-
snitt Varmluftsfördelning .
Separat monteringsutrymme
Vid monteringen i varmluftsfördelningen kan Truma E-Kit
installeras i ett separat monteringsutrymme. Cirkulationsluftin-
taget på Truma VarioHeat måste ledas genom monteringsut-
rymmet för Truma E-Kit. Cirkulationsluftintaget måste därför ha
en stor eller flera mindre öppningar med en sammanlagd yta
av minst 150 cm² från bodelen (inte akterutrymmet) till monte-
ringsutrymmet. När ett galler (ingår inte i leveransen) installe-
ras, måste samma krav beträffande tvärsnittsarealen (150cm²)
för insugningen av luften iakttas.
Min. mått för monteringsutrymmet (i mm)
340
360
140
Truma E-Kit
Bild9
Cirkulationsluften(U) måste strömma in i monteringsutrymmet
på elektronikhöljets(E) sida.
E
U
Truma E-Kit
Bild10
Montera Truma E-Kit i varmluftsfördelningen
När Truma E-Kit monteras in i varmluftsfördelningen
måste en röradapter användas (erhålles separat).
Skjut in röradaptern(3) i Truma E-Kit tills de båda låshakarna(4)
hakar fast i huset. Dessutom kan röradaptern(3) skruvas fast
med två skruvar (2,9x13mm) i fördjupningarna i huset på
Truma E-Kit.
Truma E-Kit
3 4
4
Bild11
Skjut in rör VR 80 i varmluftsutloppet(2) på Truma VarioHeat
och i Truma E-Kit fram till anslaget och skruva fast fästbesla-
get(1) i fordonets golv eller vägg med två skruvar (5,5x25mm).
Var noga med varmluftens flödesriktning vid monteringen.
