18 IT
Il prodotto Truma deve essere installato, riparato e sot-
toposto a prova di funzionamento solamente da perso-
nale qualificato nel rispetto delle istruzioni per l’uso e di
montaggio e delle regole della tecnica attualmente rico-
nosciute. Con personale qualificato s’intendono perso-
ne che, sulla base della formazione professionale, delle
conoscenze e delle esperienze acquisite con i prodotti
Truma e le norme pertinenti, sono in grado di eseguire
correttamente i lavori necessari e di individuare possibi-
li pericoli.
Contenuto della fornitura
Truma E-Kit
Confezione parti di fissaggio E-Kit
Confezione viti di montaggio E-Kit
Confezione componenti elettrici di montaggio E-Kit
Accessori opzionali
Adattatore tubo
Scelta della posizione

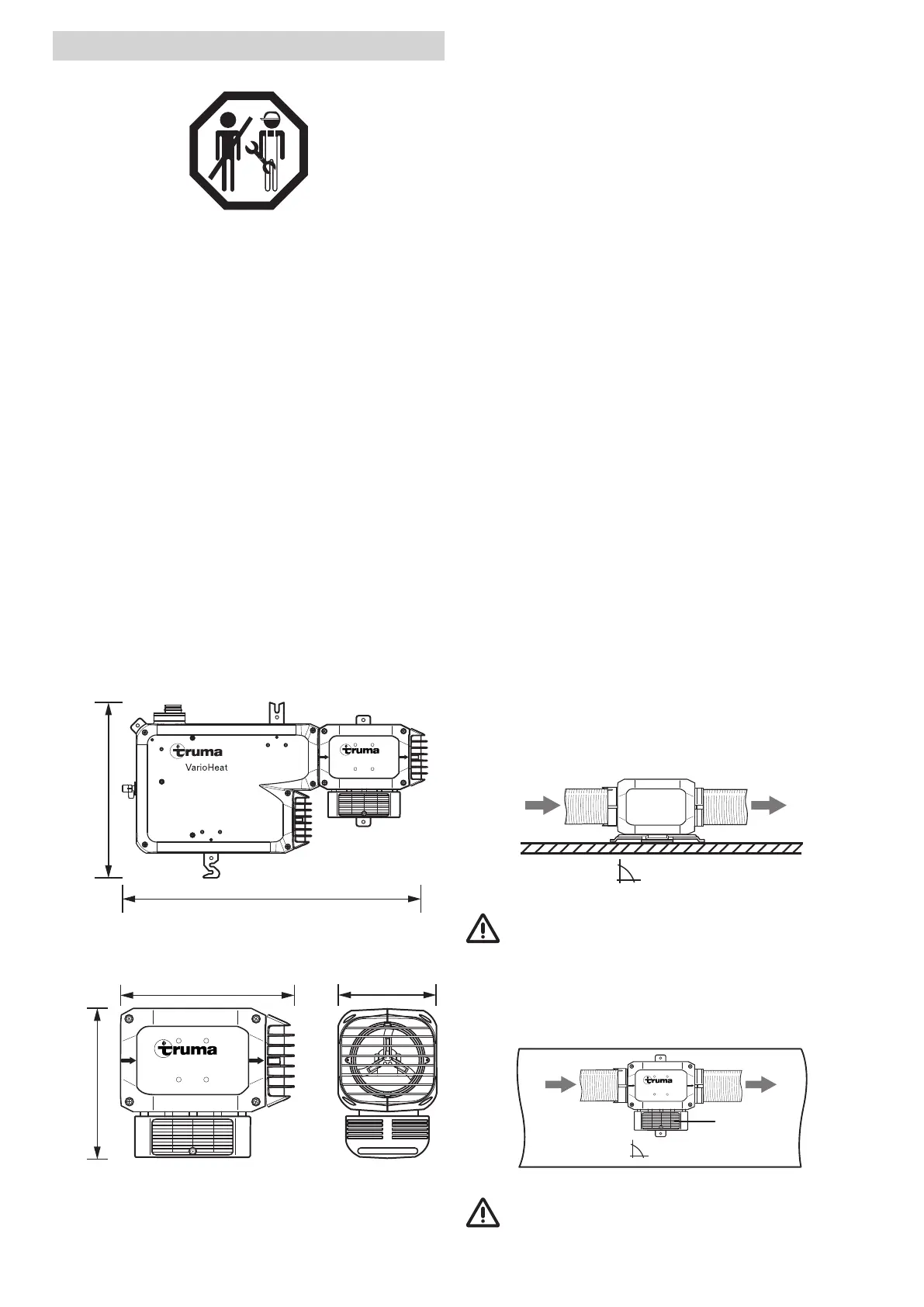

Dimensioni
(Tutte le dimensioni sono espresse in mm)
270
600
Truma E-Kit
Fig. 1
Truma E-Kit
190
260
123
Fig. 2
Installare Truma E-Kit in un punto protetto dall’umidità e dal
bagnato. L’installazione sotto lavandini o serbatoi dell’acqua
non è consentita.
Istruzioni di montaggio
È consentito posare un tubo dell’acqua sul tubo dell’aria calda
solo a una distanza di 1,5m dal riscaldamento.
Non installare Truma E-Kit nella cabina di guida di un camper.
In generale, installare Truma E-Kit in modo da potervi ac-
cedere facilmente, in qualsiasi momento, per interventi di
assistenza e consentire agevoli operazioni di smontaggio e
rimontaggio.
La distanza tra Truma E-Kit e le parti del veicolo o di mobilio
limitrofe deve essere di almeno 6mm su tutti i lati.
Non bloccare le uscite dell’aria calda del Truma E-Kit. L’aria
calda deve poter fluire senza ostacoli per almeno 30 cm.
A seconda della situazione di montaggio, prevedere lo spazio
aggiuntivo necessario per i collegamenti (tubi dell’aria calda e
di ricircolo).
Installare Truma E-Kit in modo che, durante il normale funzio-
namento in marcia, il conducente o i passeggeri non possano
venire a contatto con l’apparecchio.
Il funzionamento di parti importanti del veicolo non deve esse-
re pregiudicato.
Non installare Truma E-Kit subito sotto una presa a muro.
Per non danneggiare componenti interni dell’apparecchio, non
fissare cavi o tubi dell’acqua all’alloggiamento dello stesso.
Verificare che il pianale, il doppio pianale o il doppiofondo del
veicolo siano sufficientemente robusti da consentire il fissag-
gio del riscaldamento. Qualora non siano idonei, realizzare
prima una base di portata sufficiente (ad es. incollando una
lastra di compensato al pianale). Per il montaggio a parete,
rispettare gli stessi requisiti.
Montare Truma E-Kit nel veicolo solo con la staffa di montag-
gio fornita.
Posizione di montaggio
Montaggio a pavimento
Montare il Truma E-Kit solo in piano e con un’inclinazione oriz-
zontale massima di ± 10°.
± 10°
Fig. 3
Non è consentito il montaggio inclinato
( inclinazione>± 10°).
Montaggio a parete
Montare il Truma E-Kit a parete solo in orizzontale. L’inclina-
zione orizzontale non deve superare ± 10°.
E
± 10°
Truma E-Kit
Fig. 4
L’alloggiamento della centralina elettronica (E) deve es-
sere rivolto verso il basso. Non è consentito il montag-
gio verticale, né inclinato (inclinazione > ± 10°).
