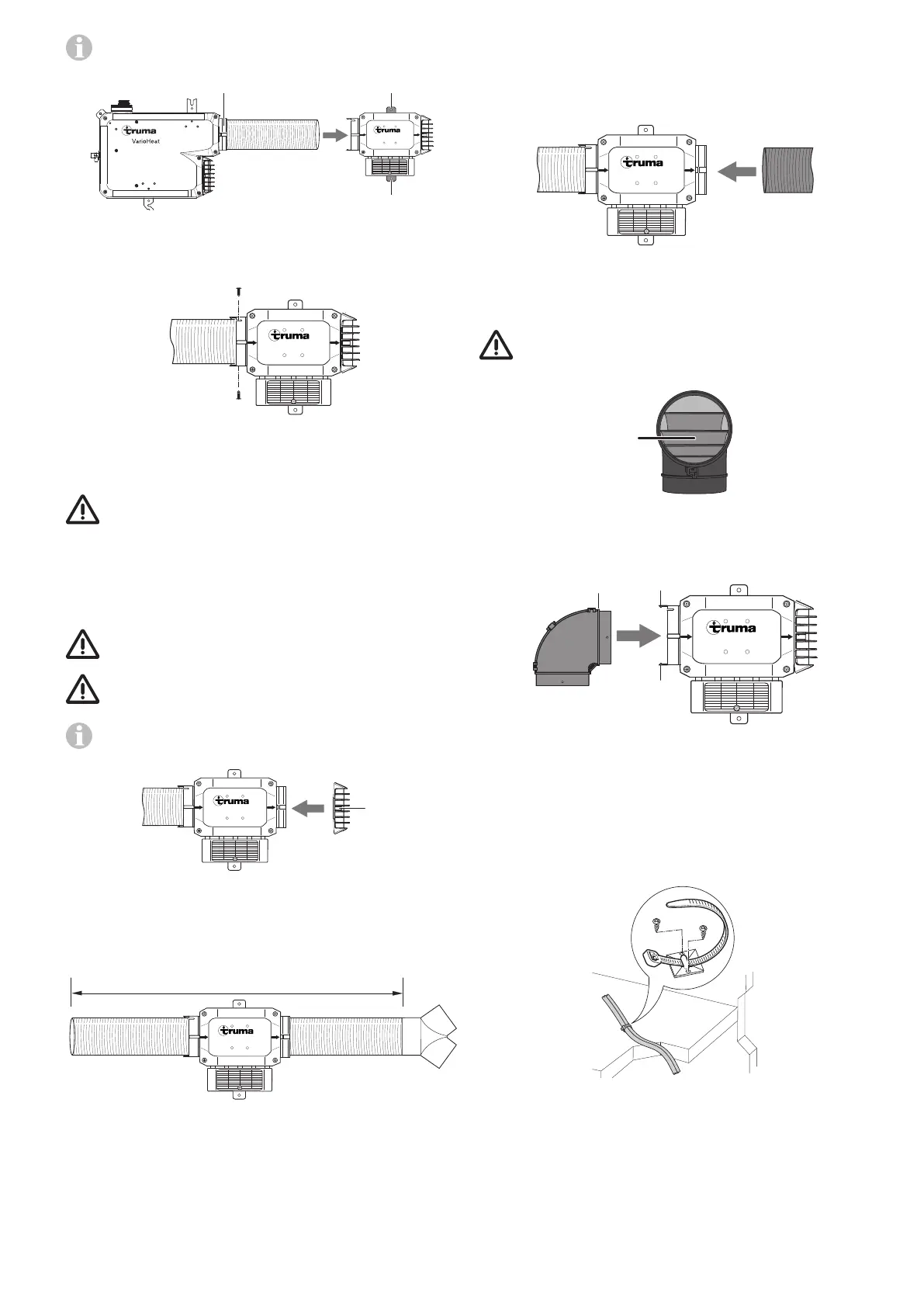

Truma E-Kit Installation Instructions

35SV
Pilarna på Truma E-Kit anger varmluftens flödesriktning.
VR 80
1
12
Truma E-Kit
Bild12
Skruva fast rör VR 80 med två skruvar (2,9x9mm) i röradap-
terns fördjupningar.
VR 80
Truma E-Kit
Bild13
Varmluftsfördelning
Brandrisk eller risk för felfunktion vid felaktig montering
eller användning av andra delar för varmluftsfördelnin-
gen än originaldelar från Truma.
– Använd endast originaldelar från Truma för varmluftsför-
delningen. Endast med dessa komponenter är värmaren
testad och godkänd.
– Följ monteringsanvisningen vid montering av
varmluftsfördelningen.
Iaktta kompletterande information om varmluftsfördel-
ningen i monteringsanvisningen till TrumaVarioHeat!
Ansluts inget rörVR 80 eller knärör BG 80 till varmlufts-
utgången på Truma E-Kit, måste ett galler (1) sättas på.
För 90° böjar i varmluftssystemet, måste knärör BG80
användas för att förhindra tryckförlust.
1
Truma E-Kit
Bild14
Endast rör VR 80 och knärörBG80 får anslutas till Truma E-Kit.
Den maximala, sammanlagda rörlängden (inklusiveTruma E-Kit)
är 100cm.
VR 80 VR 80
≤ 100 cm
Truma E-Kit
Bild15
Ansluta rör VR 80 till Truma E-Kit
Skjut in rör VR 80 i varmluftsutgången på Truma E-Kit fram
till anslaget. Varmluftsröret hålls i korrekt läge med hjälp av
hullingar.
Truma E-Kit
Bild16
Ansluta knärör BG 80 till röradaptern
Endast knärör BG80 (39491-01) med lameller (1) får
monteras tillsammans med Truma E-Kit. Alla andra knä-
rör är inte tillåtna.
1
Bild17
Skjut in knärör BG 80 i röradaptern. Hakarna(6) måste haka
fast i ringen på knärör BG 80(5).
6
6
5
Truma E-Kit
Bild18
Elanslutning
Anslutningskablarna och stickkontakterna får inte utsättas för
belastning. För dragavlastningen buntar du ihop anslutnings-
kablarna och fixerar dem med vardera ett buntband på fäst-
socklarna som ingår i leveransen.
Bild19
