Truma E-Kit Installation Instructions

33SV
Endast sakkunnig och utbildad personal (fackpersonal)
får montera, reparera och funktionskontrollera Truma
produkten under iakttagande av monterings- och bruks-
anvisningen och aktuella, godkända tekniska regler.
Fackpersonal är personer som tack vare sin yrkesutbild-
ning och vidareutbildning, sina kunskaper och erfaren-
heter med produkter från Truma och de tillämpliga stan-
darderna, kan genomföra nödvändiga arbeten korrekt
och känna igen möjliga risker.
Leveransomfattning
Truma E-Kit
Tillbehörssats fäste E-Kit
Tillbehörssats skruvar E-Kit
Tillbehörssats elkomponenter E-Kit
Alternativt tillbehör
Röradapter
Val av plats
Mått
(Alla mått i mm)
270
600
Truma E-Kit

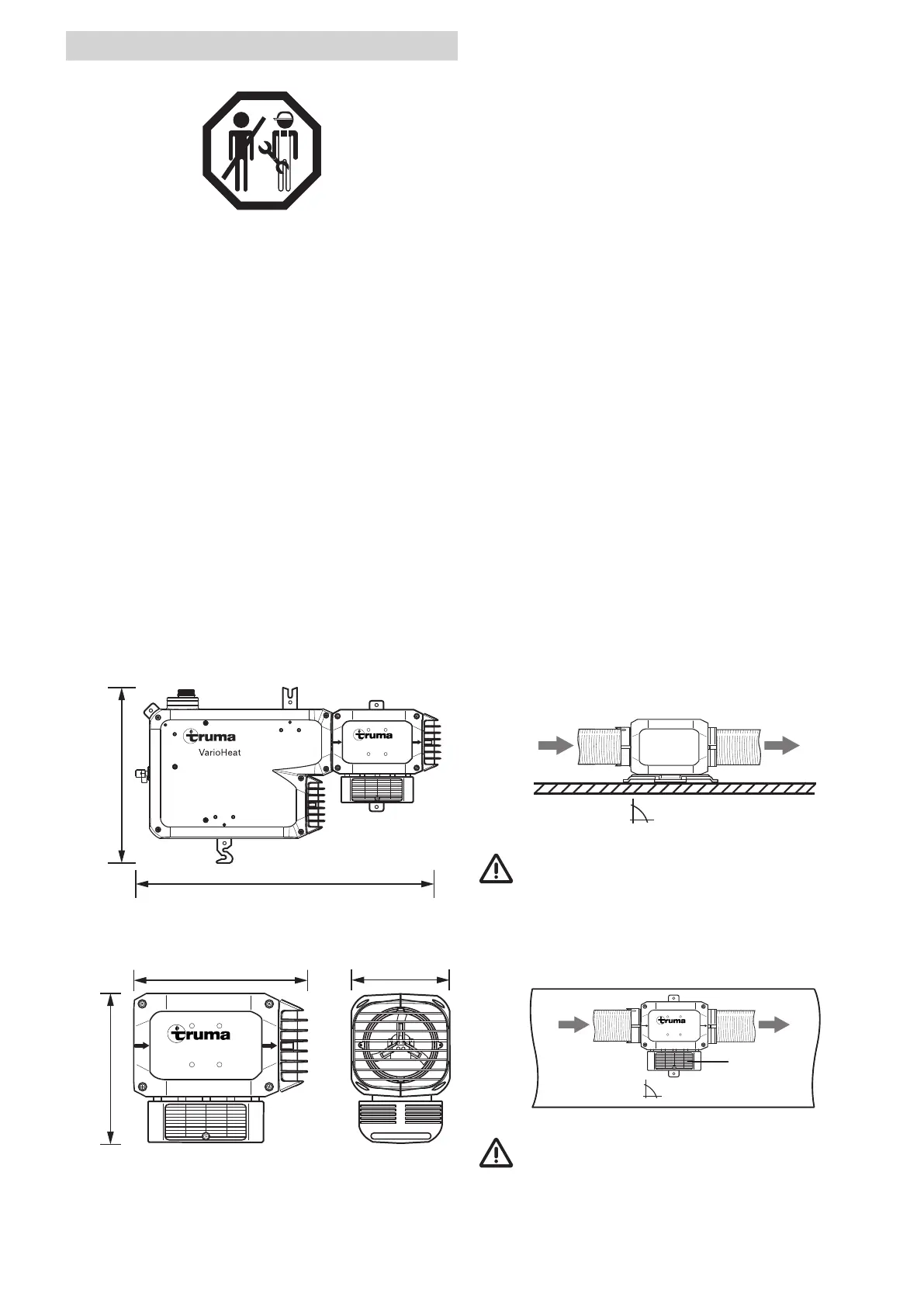

Bild1
Truma E-Kit
190
260
123
Bild2
Montera Truma E-Kit på en plats där det är skyddat mot fukt
och väta. Installation under tvättfat och vattenbehållare är inte
tillåten.
Monteringsanvisning
Vattenledningen får inte dras närmare än 1,5m från värmaren
på varmluftsröret.
Truma E-Kit får inte byggas in i förarhytten i en husbil.
Truma E-Kit skall principiellt monteras på ett sådant sätt att
det är lätt tillgängligt för servicearbeten och enkelt kan de-
monteras och återmonteras.
Avståndet mellan Truma E-Kit och närliggande möbel- eller
fordonsdelar måste vara minst 6mm åt alla håll.
Varmluftsutloppen på Truma E-Kit får inte blockeras. Varmluf-
ten måste kunna blåsas ut fritt minst 30 cm.
Beroende på monteringssituation måste det finnas extra plats
för anslutningar (rör för varm- och cirkulationsluft).
Truma E-Kit måste byggas in så att föraren och passagerarna
inte kan komma i kontakt med enheten under normal körning.
Fordonsdelar som är viktiga för fordonets funktion får inte på-
verkas i sin funktion.
Truma E-Kit får inte byggas in direkt under ett vägguttag.
För att undvika skador på komponenter i värmarens inre får
inga kablar eller vattenledningar fästas på enhetens hus.
Kontrollera om fordonets golv, dubbel- eller mellangolv är
tillräckligt bärkraftigt som fäste för värmaren. Annars måste
först ett bärkraftigt underlag skapas (t.ex. med en lamell-
träplatta som limmas fast på golvet). För väggmonteringen
gäller samma krav.
Truma E-Kit får endast inmonteras i fordonet med bifogat
fästbeslag.
Monteringsläge
Golvmontering:
Truma E-Kit får endast monteras på ett jämnt underlag med
en horisontell lutning på max. ± 10°.
± 10°
Bild3
Ett snett monteringsläge (lutning > ± 10°) är inte tillåtet.
Väggmontering:
Truma E-Kit får endast monteras vågrätt på en vägg. Den hori-
sontella lutningen får inte vara större än ± 10°.
E
± 10°
Truma E-Kit
Bild4
Elektronikhöljet (E) måste peka nedåt. En vertikal och
sned montering (lutning > ± 10°) är inte tillåten.
