Truma E-Kit - Elektrisk Tilslutning; Tilslutning Af Rør VR 80 Til Truma E-Kit; Tilslutning Af Rørbøjning BG 80 Til Røradapter; Varmluftfordeling

30 DA

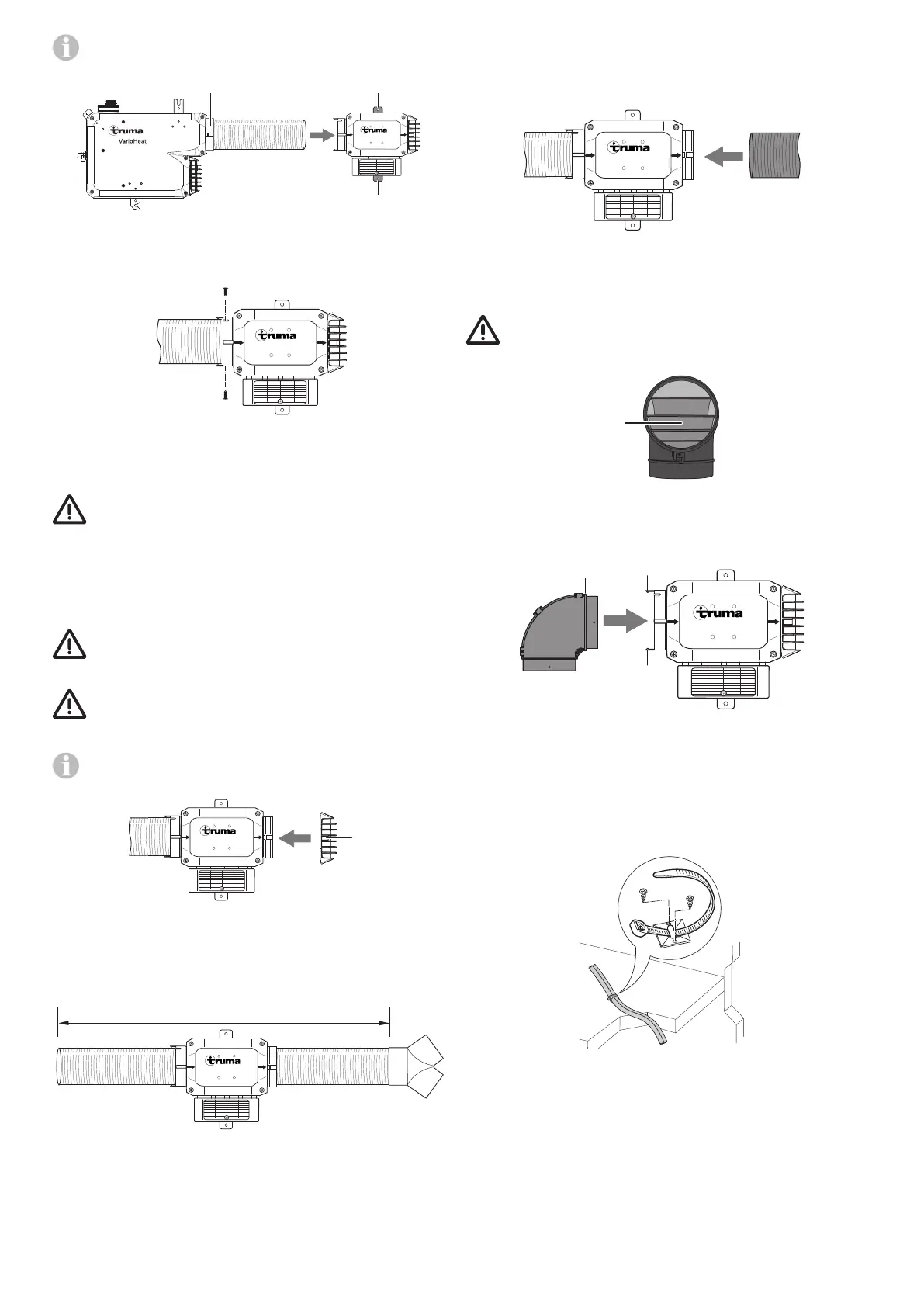

Pilene på Truma E-Kit angiver den varme lufts
gennemstrømningsretning.
VR 80
1
12
Truma E-Kit
Figur 12
Skru rør VR 80 fast i røradapterens fordybninger med to skru-
er (2,9x9mm).
VR 80
Truma E-Kit
Figur 13
Varmluftfordeling
Risiko for en brand eller en fejlfunktion ved forkert mon-
tering eller anvendelsen af andre dele end originale
Truma-dele til varmluftfordelingen.
– Anvend kun originale Truma-dele til varmluftfordelingen.
Varmeanlægget er kun kontrolleret og godkendt med dis-
se dele.
– Følg monteringsanvisningen ved montering af
varmluftfordelingen.
Vær opmærksom på ekstra informationer om
varmluftfordelingen i monteringsanvisningen til
TrumaVarioHeat!
Tilsluttes der intet rørVR 80 eller ingen rørbøjning BG80
til varmluftudgangen på Truma E-Kit,

skal der monteres et gitter (1).
Der skal bruges en rørbøjning BG 80 til 90°-vinkler i
varmluftsystemet, så tryktab forhindres.
1
Truma E-Kit
Figur 14
Kun rør VR 80 eller rørbøjningBG80 må tilsluttes på Truma E-Kit.
Den maksimale samlede rørlængde (inklusiveTruma E-Kit) udgør
100cm.
VR 80 VR 80
≤ 100 cm
Truma E-Kit
Figur 15
Tilslutning af rør VR 80 til Truma E-Kit
Sæt rør VR 80 helt ind i varmluftudgangen på Truma E-Kit.
Varmluftrøret holdes på plads af modhager.
Truma E-Kit
Figur 16
Tilslutning af rørbøjning BG 80 til røradapter
På Truma E-Kit må der kun monteres rørbøjningBG80
(39491-01) med lameller (1). Andre rørbøjninger er ikke
tilladte.
1
Figur 17
Sæt rørbøjningen BG 80 ind i røradapteren. Krogene(6) skal
gå i hak i ringen på rørbøjningen BG 80(5).
6
6
5
Truma E-Kit
Figur 18
Elektrisk tilslutning
Tilslutningskabler og stik må ikke udsættes for belastning.
Saml tilslutningskablerne til trækaflastningen og bind dem
fast i de medfølgende sokler med en kabelbinder.
Figur 19
