Truma E-Kit Installation Instructions

31DA
Spændingsforsyning 12 V
El-ledninger, koblings- og styreenheder til varmeanlæg skal
placeres i køretøjet, så de fungerer korrekt under normale for-
hold. Alle ledninger, der fører udenfor, skal monteres stænk-
vandstæt i hullet.
Afbryd strømtilførslen til anlægget, inden du arbejder på
elektriske dele. Det er ikke tilstrækkeligt at slukke det på
betjeningsdelen!
Anlægget kobles fra køretøjets ledningsnet under elektrisk
svejsning på karosseriet.

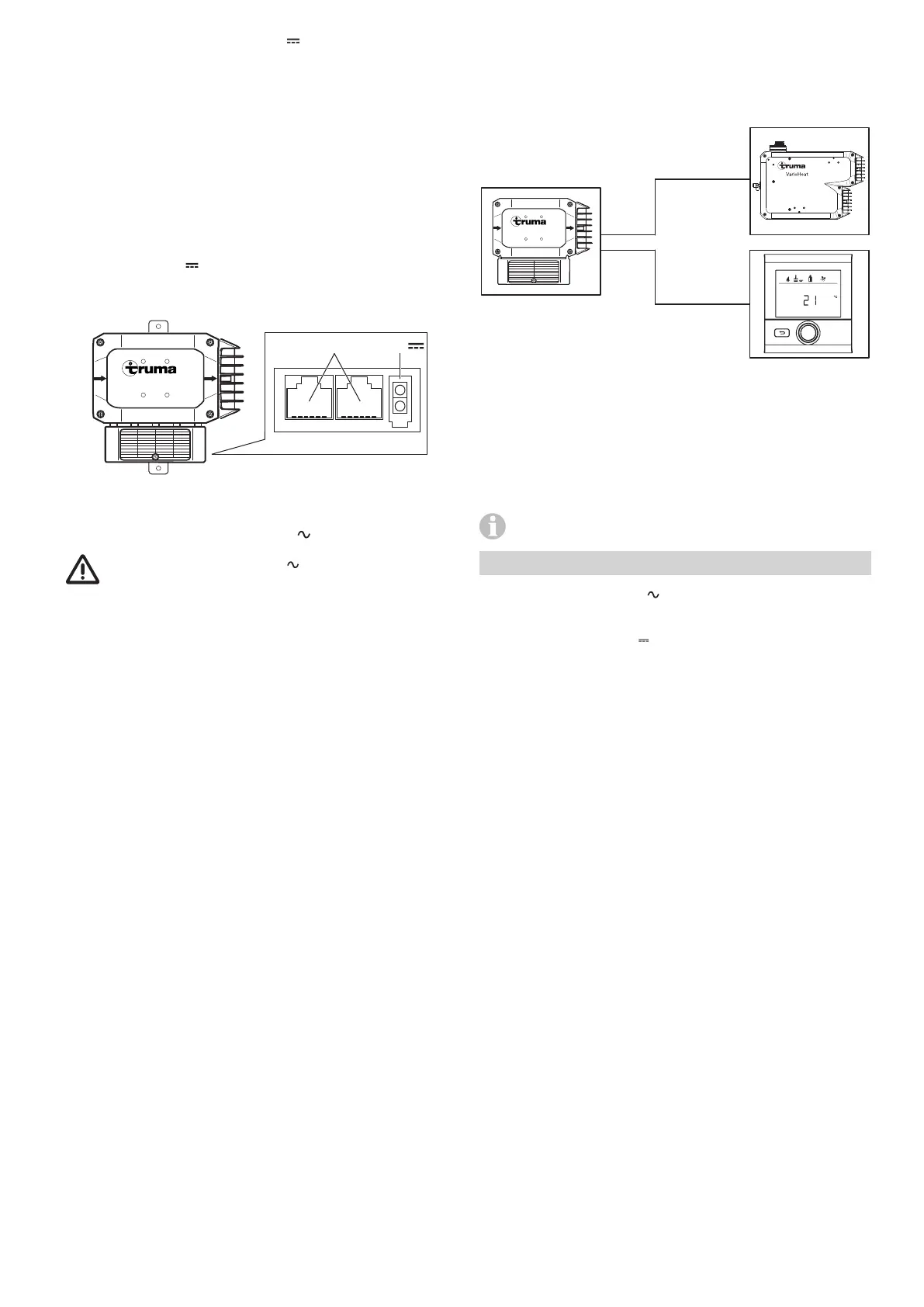

Forbind 12 V tilslutningskablet i Truma E-Kits elektronik og for-
bind det med 12V spændingsforsyningen. Plusledningen
sikres med en 1 A-sikring (følger med ved leveringen) i nærhe-
den af spændingskildens pluspol.
12 V TIN
Truma E-Kit
Figur 20
Spændingsforsyning 230 V
Elektrisk tilslutning på 230 V må kun udføres af en
fagudlært (i Tyskland f.eks. iht. VDE 0100, del 721 eller
IEC 60364-7-721). De her anførte anvisninger er ikke en opfor-
dring til private om selv at forsøge en elektrisk tilslutning, men
er derimod ekstra information til en fagudlært!
Tilslut det netkabel, der er trukket hen til tilslutningspunktet.
Udlæg tilslutningskablerne, så de ikke skurrer mod hinanden.
Brug desuden gennemføringstyller eller beskyttelsesprofiler
ved skarpe kanter f.eks. ved gennemføring i metalvægge.
Tilslutningskablerne må ikke fastgøres på aftræksrøret (på
Truma VarioHeat), huset eller varmluftrørene på Truma E-Kit
og må ikke berøre disse (minimumsafstand: 5cm).
Alle kabler skal sikres med spændebånd!
Ved vedligeholdelses- og reparationsarbejder skal der på kø-
retøjssiden være en skilleanordning, der helt bryder spændin-
gen, med minimum 3,5 mm kontaktafstand.
Styring Truma E-Kit
Forbind Truma VarioHeat og betjeningsdel TrumaCPplus
VarioHeat med Truma E-Kit ved hjælp af et TIN-forbindelses-
kabel.
Truma E-Kit
Figur 21
Funktionskontrol
Efterfølgende skal alle funktioner i Truma CP plus VarioHeat
kontrolleres iht. brugsanvisningen.
Brugsanvisningen skal udleveres til indehaveren af køretøjet.
Året for første ibrugtagning skal afkrydses på typeskiltet.
Tekniske data
Mærkeeffekt ved 230V
Trin 1: 900W
Trin 2: 1800W
Mærkeeffekt ved 12V
ca. 2W
Temperaturområde
-30°C til 50°C
Vægt
2,2 kg
Beskyttelsesgrad
IPX0B
Kapslingsklasse
Klasse 1
