Truma E-Kit - Installazione DI Truma E-Kit Nella Distribuzione Dellaria Calda; Installazione Nella Distribuzione Dellaria Calda; Montaggio Su Truma Varioheat; Preparazione

19IT
Preparazione
Installare Truma VarioHeat secondo le istruzioni nel relativo
manuale.
Avvitare saldamente (2,5Nm) la staffa di montaggio(1) al
Truma E-Kit con due viti PT (5x14mm) frapponendovi una ro-
setta elastica (fig. 05 I/II).
Truma E-Kit
Truma E-Kit
I
II
11111

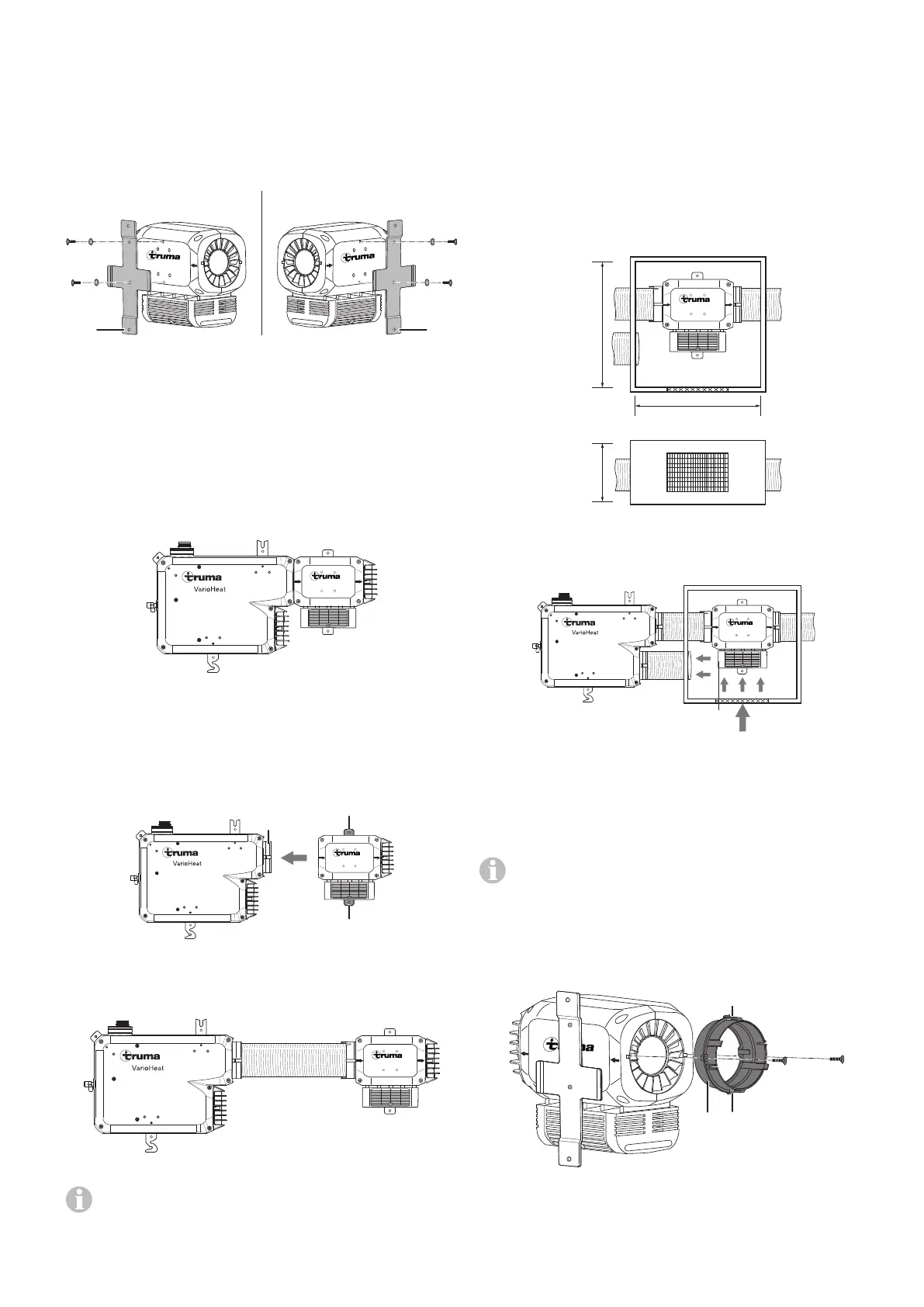

Fig. 5
Varianti di montaggio
Il Truma E-Kit può essere montato direttamente sul
Truma VarioHeat o integrato nella distribuzione dell’aria cal-
da del Truma VarioHeat.
Montaggio su Truma VarioHeat
Truma E-Kit
Fig. 6
Inserire Truma E-Kit sull’uscita dell’aria calda(2) del
TrumaVarioHeat fino a battuta e avvitare saldamente la
staffa di montaggio(1) con due viti (5,5x25mm) al pianale o
alla parete del veicolo. Le frecce sul Truma E-Kit indicano la
direzione di flusso dell’aria calda.
1
1
2
Truma E-Kit
Fig. 7
Installazione nella distribuzione dell’aria calda
VR 80
Truma E-Kit
Fig. 8
Tenere conto delle avvertenze e le informazioni supple-
mentari nel paragrafo Distribuzione dell’aria calda.
Vano di montaggio separato
In caso di installazione nella distribuzione dell’aria calda,
Truma E-Kit può essere montato in un vano separato.
L’aspirazione dell’aria di ricircolo del Truma VarioHeat deve
passare attraverso il vano di montaggio del Truma E-Kit.
L’aria di ricircolo deve essere aspirata dall’abitacolo (non dal
garage posteriore) verso il locale di montaggio attraverso
un foro grande o tanti piccoli fori con una superficie totale
minima di 150 cm². Se si installa una griglia (non fornita), ri-
spettare gli stessi requisiti relativi alla sezione dell’apertura di
aerazione (150cm²) per l’aspirazione dell’aria.
Dimensioni minime del vano di montaggio (in mm)
340
360
140
Truma E-Kit
Fig. 9
L’aria di ricircolo(U) deve fluire nel vano di montaggio a lato
dell’alloggiamento della centralina elettronica(E).
E
U
Truma E-Kit
Fig. 10
Installazione di Truma E-Kit nella distribuzione
dell’aria calda
Se si installa Truma E-Kit nella distribuzione dell’a-
ria calda, utilizzare un adattatore tubo (disponibile
separatamente).
Introdurre l’adattatore tubo(3) nel Truma E-Kit finché i due
agganci(4) si chiudono a scatto nell’alloggiamento. Inoltre,
è possibile avvitare a fondo l’adattatore tubo(3) con due viti
(2,9x13mm) negli incavi sull’alloggiamento del Truma E-Kit.
Truma E-Kit
3 4
4
Fig. 11
Introdurre il tubo VR 80 nell’uscita dell’aria calda(2) del
TrumaVarioHeat e nel Truma E-Kit fino a battuta e avvitare
a fondo la staffa di montaggio(1) al pianale o alla parete del
veicolo con due viti (5,5x25mm). Nell’installazione, tenere
conto della direzione di flusso dell’aria calda.
