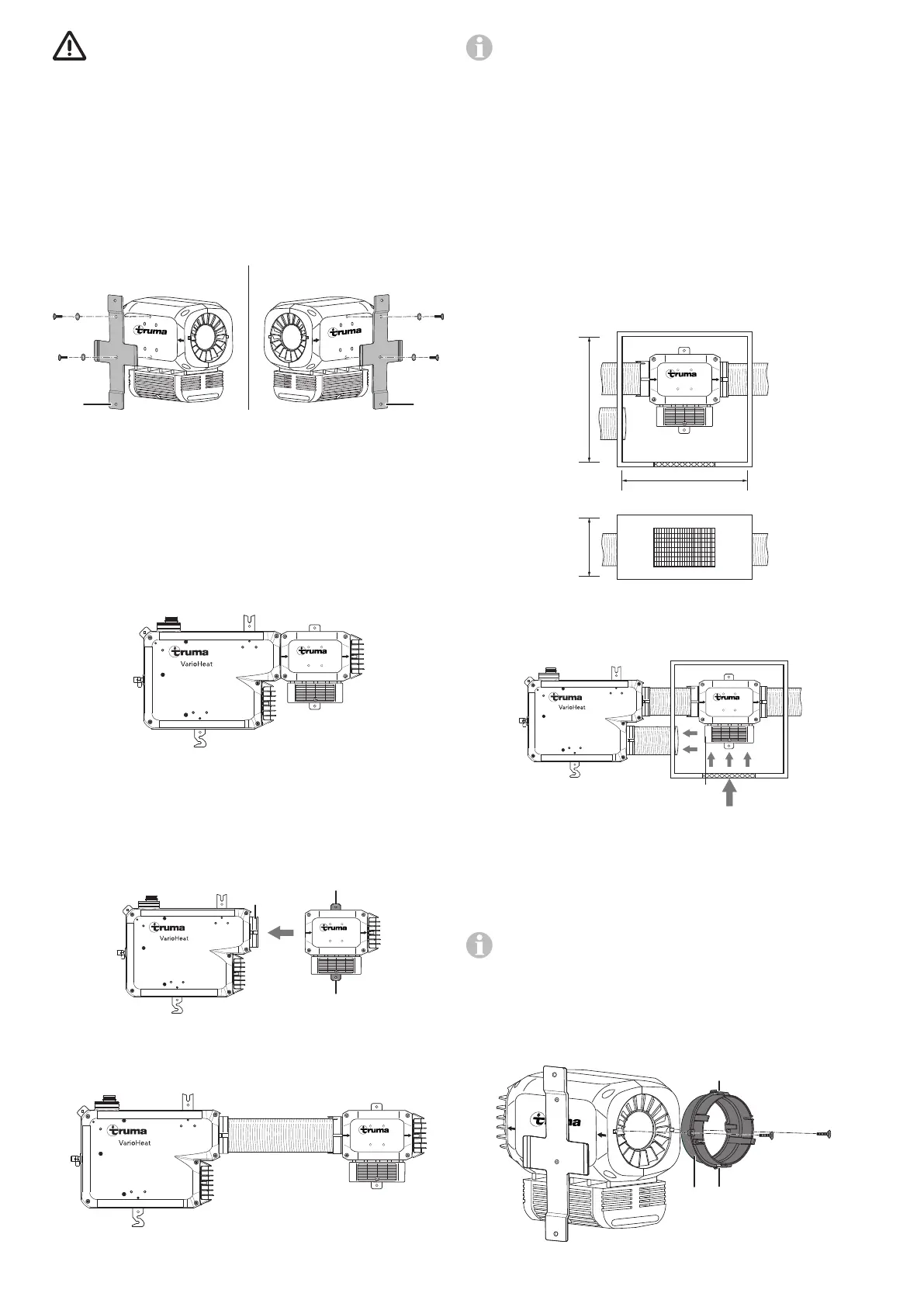

Truma E-Kit - Aparte Inbouwruimte; De Truma E-Kit in de Warmeluchtverdeling Inbouwen; Inbouw in de Warmeluchtverdeling; Inbouwvarianten

24 NL
De behuizing van de elektronica (E) moet naar beneden
wijzen. Verticaal en schuin inbouwen (schuinstand > ± 10°)
is niet toegestaan.
Voorbereiding
De Truma VarioHeat zoals beschreven in de inbouwhandlei-
ding monteren.
De montagebeugel(1) met twee PT-schroeven (5x14mm)
aan de Truma E-Kit vastschroeven (2,5Nm), daarbij voor elke
schroef een verende sluitring gebruiken (afb. 05 I/II).
Truma E-Kit
Truma E-Kit
I
II
11111
Afbeelding 5
Inbouwvarianten
De Truma E-Kit kan direct aan de Truma VarioHeat worden ge-
monteerd of in de warmeluchtverdeling van de Truma VarioHeat
worden ingebouwd.
Montage aan de Truma VarioHeat
Truma E-Kit
Afbeelding 6
De Truma E-Kit wordt tot de aanslag op de warmeluchtuit-
gang(2) van de Truma VarioHeat geschoven en de montagebeu-
gel (1) met twee schroeven (5,5x25mm) aan de vloer of de wand
van het voertuig vastgeschroefd De pijlen op de TrumaE-Kit
geven de doorstroomrichting van de hete lucht aan.
1
1
2
Truma E-Kit
Afbeelding 7
Inbouw in de warmeluchtverdeling
VR 80
Truma E-Kit
Afbeelding 8
Extra informatie en aanwijzingen in het hoofdstuk War-
meluchtverdeling moeten in acht worden genomen.
Aparte inbouwruimte
Bij de inbouw in de warmeluchtverdeling kan de Truma E-Kit
in een aparte inbouwruimte worden geïnstalleerd. De omge-
vingslucht van de Truma VarioHeat moet via de inbouwruimte
van de Truma E-Kit worden aangezogen. De omgevingslucht
moet via één grote of meerdere kleine openingen met een to-
tale oppervlakte van min. 150 cm² vanuit de woonruimte (niet
de garage achterin) naar de inbouwruimte worden aangezo-
gen. Als er een rooster (niet bijgeleverd) wordt geïnstalleerd,
dan moeten dezelfde eisen ten aanzien van de doorlaatbare
oppervlakte (150cm²) voor het aanzuigen van lucht in acht
worden genomen.
Minimummaten van de inbouwruimte (in mm)
340
360
140
Truma E-Kit
Afbeelding 9
De circulatielucht (U) moet aan de kant van de behuizing van
de elektronica (E) de inbouwruimte in stromen.
E
U
Truma E-Kit
Afbeelding 10
De Truma E-Kit in de warmeluchtverdeling
inbouwen
Als de Truma E-Kit in de warmeluchtverdeling wordt
ingebouwd, moet er een buisadapter (apart verkrijgbaar)
worden gebruikt.
Schuif de buisadapter(3) in de Truma E-Kit tot de twee
klemmen (4) in het huis zijn vastgeklikt. Daarnaast kan de
buisadapter(3) met twee schroeven (2,9x13mm) in de uitspa-
ringen in het huis van de Truma E-Kit worden vastgeschroefd.
Truma E-Kit
3 4
4
Afbeelding 11
