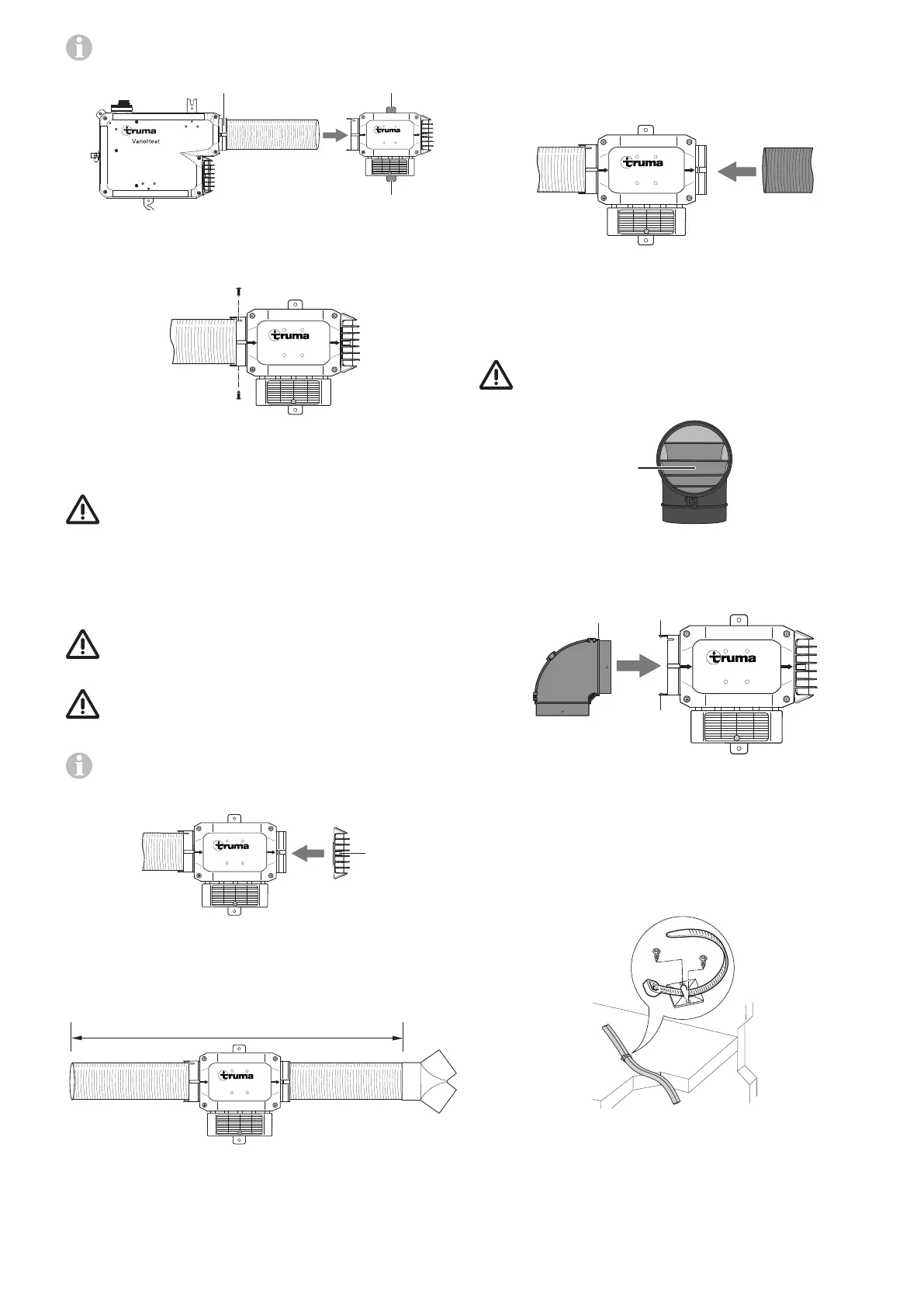

15FR
Les flèches sur le Truma E-Kit indiquent le sens du flux
de l’air chaud.
VR 80
1
12
Truma E-Kit
Figure 12
Fixer avec deux vis (2,9x9mm) le tuyau VR 80 dans les creux
de l’adaptateur de tuyau.
VR 80
Truma E-Kit
Figure 13
Distribution de l’air chaud
Risque d’incendie ou de dysfonctionnement en cas de
montage incorrect ou d’utilisation de pièces autres que
des pièces originales Truma pour la distribution d’air chaud.
Utiliser uniquement des pièces d'origine Truma pour la
distribution d’air chaud. Le chauffage a été testé et homo-
logué uniquement avec ces pièces.
Suivre les instructions de montage lors du montage de la
distribution de l’air chaud.
Respecter les informations supplémentaires concernant
la distribution d’air chaud figurant dans les instructions
de montage du TrumaVarioHeat!
À défaut de tuyauVR 80 ou de coudeBG 80 raccordé à
la sortie d’air chaud du Truma E-Kit, il faut y placer une
grille (1).
En cas de courbures de 90° dans le système d’air chaud,
utiliser le coude BG 80 afin d’empêcher une perte de
pression.
1
Truma E-Kit
Figure 14
Seuls le tuyau VR 80 et le coudeBG80 peuvent être raccordés
au Truma E-Kit. Longueur totale maximale du tuyau (y com-
prisTruma E-Kit) 100cm.
VR 80 VR 80
≤ 100 cm
Truma E-Kit
Figure 15
Raccorder le tuyau VR 80 au Truma E-Kit
Introduire le tuyau VR 80 jusqu’en butée dans la sortie d’air
chaud du Truma E-Kit. Le tuyau d’air chaud est maintenu en
position par des ardillons.
Truma E-Kit
Figure 16
Raccorder le coude BG 80 sur l’adaptateur de
tuyau
Seul le coudeBG80 (39491-01) avec des lamelles (1)
peut être monté en liaison avec le Truma E-Kit. Les
autres coudes ne sont pas admissibles.
1
Figure 17
Enfoncer le coude BG 80 dans l’adaptateur de tuyau. Les cro-
chets(6) doivent s’accrocher sur l’anneau du coude BG 80(5).
6
6
5
Truma E-Kit
Figure 18
Connexion électrique
Les câbles connecteurs et les fiches ne doivent être soumis à
aucune force. Afin d’assurer la décharge de traction, réunir en
faisceau les câbles connecteurs et les fixer avec un collier de
câble sur les socles de fixation fournis.
Figure 19
