Truma E-Kit Installation Instructions

4 DE

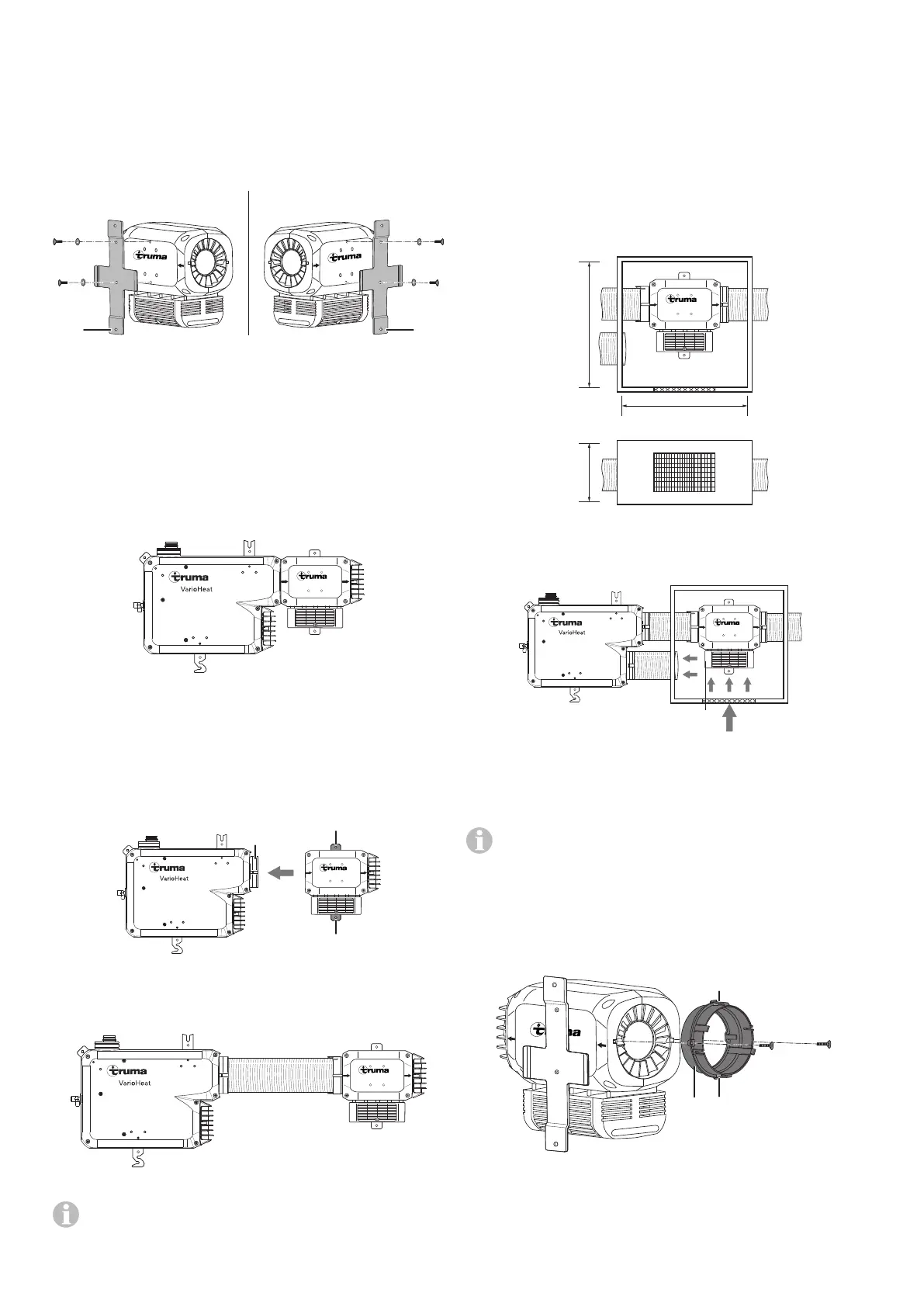

Vorbereitung
Truma VarioHeat nach den Vorgaben der Einbauanleitung
einbauen.
Montagehalterung(1) an Truma E-Kit mit zwei PT-Schrauben
(5x14mm) festschrauben (2,5Nm), dabei jeweils eine Feder-
scheibe zwischenlegen (Bild 05 I/II).
Truma E-Kit
Truma E-Kit
I
II
11111
Bild 5
Einbauvarianten
Das Truma E-Kit kann direkt an die Truma VarioHeat angebaut
oder in die Warmluftverteilung der Truma VarioHeat eingebaut
werden.
Anbau an Truma VarioHeat
Truma E-Kit
Bild 6
Das Truma E-Kit wird bis zum Anschlag auf den Warm-
luftausgang(2) der Truma VarioHeat gesteckt und die
Montagehalterung(1) mit zwei Schrauben (5,5x25mm) an
Fahrzeugboden oder -wand festgeschraubt. Die Pfeile auf
dem Truma E-Kit geben die Durchströmungsrichtung der
Heißluft an.
1
1
2
Truma E-Kit
Bild 7
Einbau in die Warmluftverteilung
VR 80
Truma E-Kit
Bild 8
Zusätzliche Informationen und Hinweise im Abschnitt
Warmluftverteilung sind zu beachten.
Seperater Einbauraum
Bei dem Einbau in die Warmluftverteilung kann das
Truma E-Kit in einen seperaten Einbauraum installiert werden.
Die Umluftansaugung der Truma VarioHeat muss durch
den Einbauraum des Truma E-Kit geführt werden. Die Um-
luftansaugung muss über eine große oder mehrere kleinere
Öffnungen mit min. 150 cm² Gesamtfläche vom Wohnraum
(nicht Heckgarage) zum Einbauraum erfolgen. Wenn ein Gitter
(nicht im Lieferumfang) installiert wird, müssen die gleichen
Anforderungen hinsichtlich des durchströmten Querschnitts-
bereichs (150cm²) zum Ansaugen von Luft beachtet werden.
Mindestmaße des Einbaurams (in mm)
340
360
140
Truma E-Kit
Bild 9
Die Umluft(U) muss auf der Seite des Elektronikgehäuses(E)
in den Einbauraum strömen.
E
U
Truma E-Kit
Bild 10
Truma E-Kit in Warmluftverteilung einbauen
Wird das Truma E-Kit in die Warmluftverteilung einge-
baut, muss ein Rohradapter (separat erhältich) verwen-
det werden.
Rohradapter(3) in Truma E-Kit einführen bis die beiden
Schnapper(4) im Gehäuse eingehakt sind. Zusätzlich kann
der Rohradapter(3) mit zwei Schrauben (2,9x13mm) an den
Vertiefungen im Gehäuse des Truma E-Kits festgeshraubt
werden.
Truma E-Kit
3 4
4
Bild 11
Rohr VR 80 in den Warmluftaustritt(2) der TrumaVarioHeat
und in das Truma E-Kit bis zum Anschlag einführen und die
Montagehalterung(1) an Fahrzeugboden bzw. -wand mit zwei
Schrauben (5,5x25mm) festschrauben. Beim Einbau die
Durchströumungsrichtung der Heißluft beachten.
