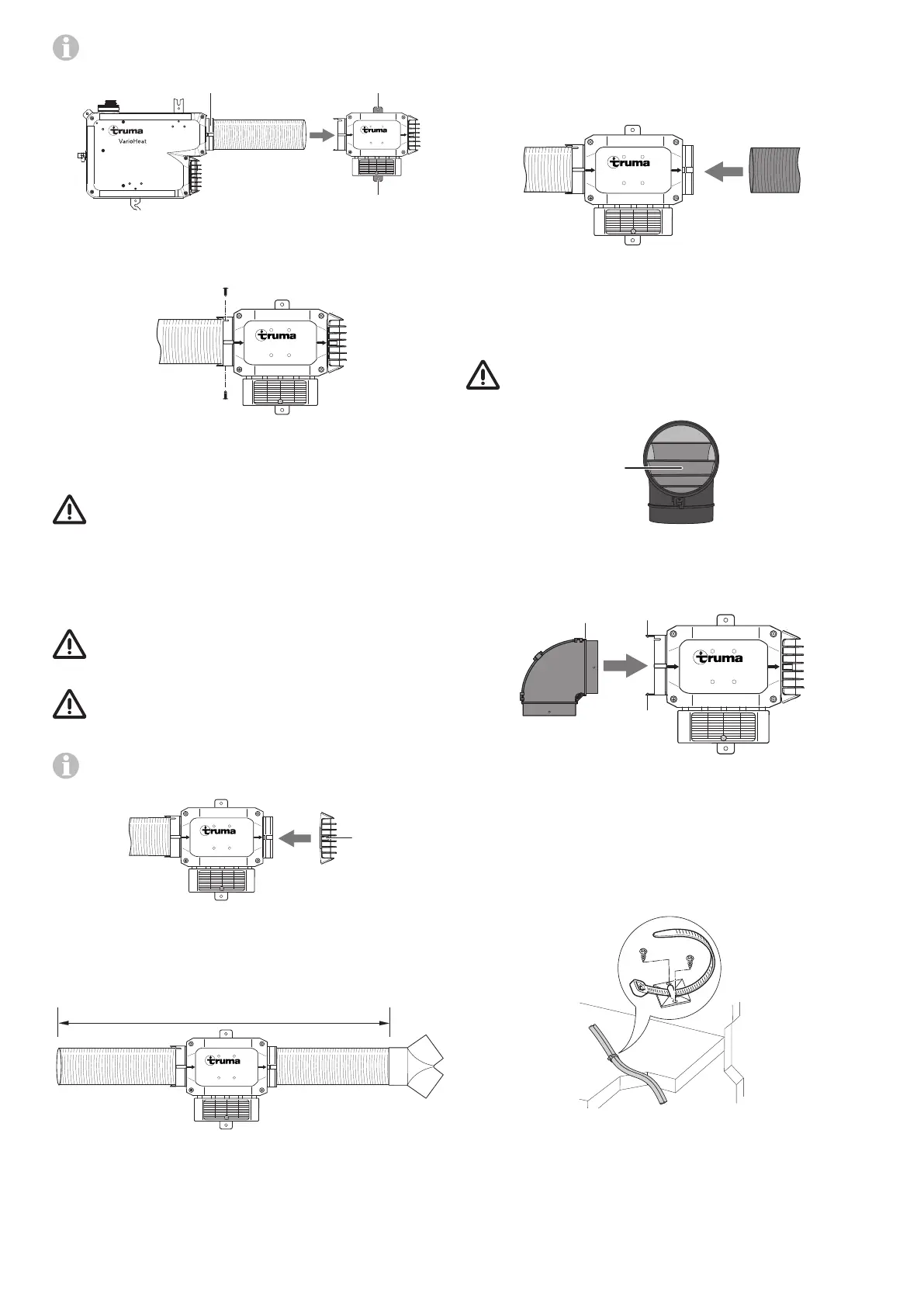

Truma E-Kit - Collegamento del Gomito BG 80 Alladattatore Tubo; Collegamento del Tubo VR 80 al Truma E-Kit; Collegamento Elettrico; Distribuzione Dellaria Calda

20 IT
Le frecce sul Truma E-Kit indicano la direzione di flusso
dell’aria calda.
VR 80
1
12
Truma E-Kit
Fig. 12
Avvitare a fondo il tubo VR 80 con due viti (2,9x9mm) negli
incavi dell’adattatore tubo.
VR 80
Truma E-Kit
Fig. 13
Distribuzione dell’aria calda
Pericolo di incendio o malfunzionamento in caso di er-
rato montaggio o di utilizzo di parti non originali Truma
per la distribuzione dell’aria calda.
– Per la distribuzione dell’aria calda utilizzare esclusivamen-
te parti originali Truma. Il riscaldamento è stato testato e
omologato solo con questi componenti.
– Per montare la distribuzione dell’aria calda attenersi alle
relative istruzioni.
Osservare le informazioni supplementari sulla distribu-
zione dell’aria calda contenute nelle istruzioni di mon-
taggio del TrumaVarioHeat!
Se non si collega un tuboVR 80 o un gomito BG 80
all’uscita dell’aria calda del Truma E-Kit, è necessario
montare una griglia (1).
Per curve a 90° nell’impianto dell’aria calda, utilizzare il
gomito BG 80 per evitare una perdita di pressione.
1
Truma E-Kit
Fig. 14
Si può collegare al Truma E-Kit solo il tubo VR 80 e il gomitoBG80.
Lunghezza massima complessiva del tubo (Truma E-Kitincluso)
100cm.
VR 80 VR 80
≤ 100 cm
Truma E-Kit
Fig. 15
Collegamento del tubo VR 80 al Truma E-Kit
Introdurre il tubo VR 80 nell’uscita dell’aria calda del TrumaE-Kit
fino a battuta. Il tubo dell’aria calda è tenuto in posizione dagli
uncini.
Truma E-Kit
Fig. 16
Collegamento del gomito BG 80 all’adattatore
tubo
In abbinamento al Truma E-Kit si può montare solo il
gomitoBG80 (39491-01) con lamelle (1). Non sono am-
messi altri gomiti.
1
Fig. 17
Inserire il gomito BG 80 nell’adattatore tubo. I ganci(6) devo-
no agganciarsi all’anello del gomito BG 80(5).
6
6
5
Truma E-Kit
Fig. 18
Collegamento elettrico
I cavi di collegamento e i connettori non devono essere sot-
toposti a forze. Per lo scarico della trazione, unire i cavi di
collegamento e fissarli con una fascetta serracavo alle basi di
fissaggio fornite.
Fig. 19
