Truma E-Kit - Integrering I Varmluftfordelingen; Klargøring; Montering Af Truma E-Kit I Varmluftfordeling; Montering På Truma Varioheat

29DA
Klargøring
Monter Truma VarioHeat iht. specifikationerne i monterings-
anvisningen.

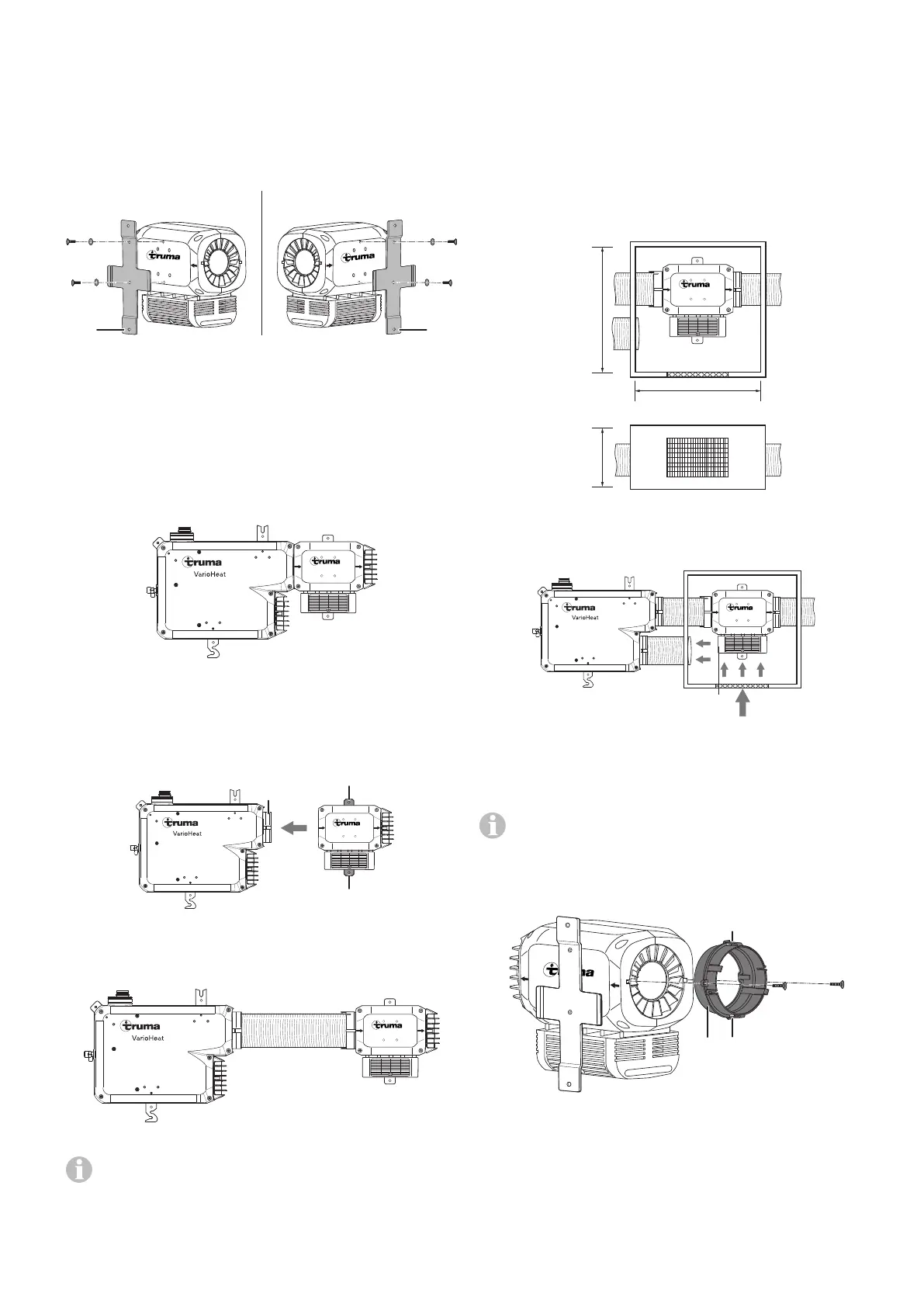

Skru monteringsbeslaget(1) fast (2,5Nm) på Truma E-Kit med
to PT-skruer (5x14mm). Placer en fjederskive mellem kompo-
nenterne (figur 05 I/II).
Truma E-Kit
Truma E-Kit
I
II
11111
Figur 5
Monteringsløsninger
Truma E-Kit kan monteres direkte på Truma VarioHeat eller
integreres i Truma VarioHeat varmluftfordelingen.
Montering på Truma VarioHeat
Truma E-Kit
Figur 6
Truma E-Kit sættes helt på varmluftudgangen(2) på
TrumaVarioHeat og monteringsbeslaget(1) skrues fast til kø-
retøjets gulv eller væg med to skruer (5,5x25mm). Pilene på
Truma E-Kit angiver den varme lufts gennemstrømningsretning.
1
1
2
Truma E-Kit
Figur 7
Integrering i varmluftfordelingen
VR 80
Truma E-Kit
Figur 8
Overhold de ekstra informationer og henvisninger i af-
snittet Varmluftfordeling.
Separat monteringsrum
Truma E-Kit kan installeres i et separat monteringsrum under
monteringen i varmluftfordelingen. Cirkulationsluftindtaget
på Truma VarioHeat skal føres gennem monteringsrummet
på Truma E-Kit. Cirkulationsluftindtag skal ske via et stort hul
eller flere mindre huller til monteringsrummet med en samlet
overflade på min. 150 cm² baseret på opholdsrummet (ikke
bagagerummet). Monteres et gitter (medfølger ikke), skal de
samme krav til luftindsugningen overholdes for det gennem-
strømmede tværsnitsområde (150cm²).
Minimumsmål for monteringsrummet (i mm)
340
360
140
Truma E-Kit
Figur 9
Recirkulationsluften(U) skal strømme ind i monteringsrummet
fra elektronikhusets(E) side.
E
U
Truma E-Kit
Figur 10
Montering af Truma E-Kit i varmluftfordeling
Monteres Truma E-Kit i varmluftfordelingen, skal der bru-
ges en røradapter (skal bestilles separat).
Sæt røradapteren(3) på Truma E-Kit, så de to låsetappe(4)
går i hak i huset. Røradapteren(3) kan også skrues fast i for-
dybningerne på Truma E-Kits hus med to skruer (2,9x13mm).
Truma E-Kit
3 4
4
Figur 11
Før rør VR 80 helt ind i varmluftudgangen(2) på TrumaVarioHeat
samt i Truma E-Kit og skru monteringsbeslaget(1) fast i køretøjets
gulv eller væg med to skruer (5,5x25mm). Vær opmærksom på
den varme lufts gennemstrømningsretning under monteringen.
