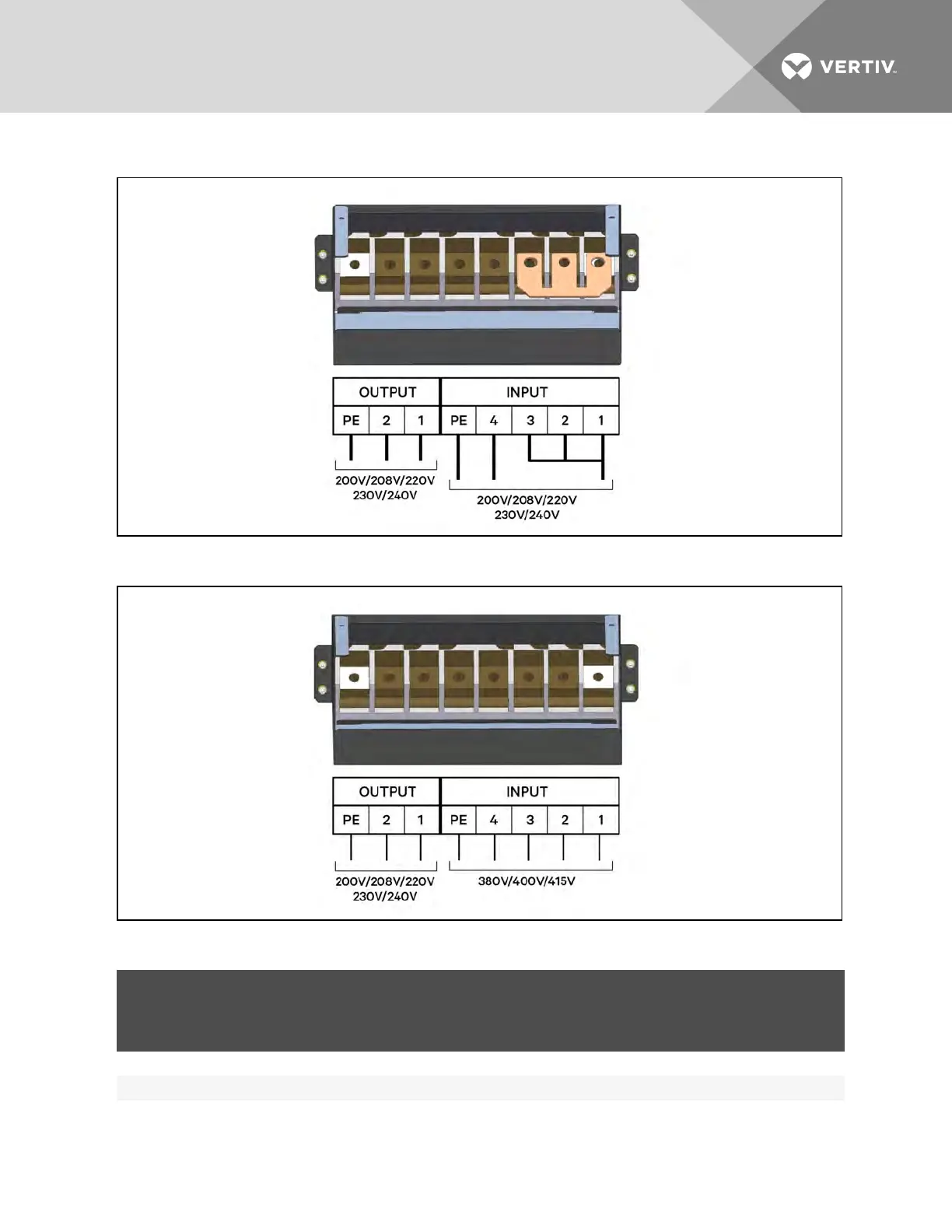

Figure 3.15 Connection in single-phase input
Figure 3.16 Connection in 3-phase input
SYSTEM
VOLTAGE
SYSTEM NOMINAL
FREQUENCY
INPUT TERMINAL BLOCK
OUTPUT TERMINAL
BLOCK
1 2 3 4 PE 2 PE
200 60 L1 * L1 * L1 * L2 GND L1 L2 GND
208 60 L1 * L1 * L1 * L2 GND L1 L2 GND
220 60 L1 * L1 * L1 * L2 GND L1 L2 GND
Table 3.4 Key to Figure 3.15 above andConnection in 3-phase input on page 35 UPS wiring
Vertiv | Liebert® APS™ Installer/User Guide | 35
