Vi.Be.Mac V261 - Trimmer Device Regolation

36 37
REV. 2.1 22-06-2020REV. 2.1 22-06-2020
2,5mm
T e c h n o l o g y
VI.BE.MAC.
m e n
and
261KRAS-C
COD. COMPONENTE:
\\srvdisegni\disegni\261\RASAFILO\RASAFILO 261KRAS-C\261KRAS-C.DFT
Direttorio File:
Stato:
CHECKED_IN
DESCRIZIONE
GRUPPO RASAFILO CPL - MOD.C
REVISIONE
DATA
0 20-02-2017
8
2
6
9
5
3
13
16
17
16
15
4
3
10
10
7
3
1
18
19
19
20
19
20
7
21
21
12
11
3
3
22
14
T e c h n o l o g y
VI.BE.MAC.
m e n
and
261KRAS-C
COD. COMPONENTE:
\\srvdisegni\disegni\261\RASAFILO\RASAFILO 261KRAS-C\261KRAS-C.DFT
Direttorio File:
Stato:
CHECKED_IN
DESCRIZIONE
GRUPPO RASAFILO CPL - MOD.C
REVISIONE
DATA
0 20-02-2017
261KRAS-C
Posizione COD. COMPONENTE REVISIONE DESCRIZIONE Quantità
1 1650-737 1 INGRANAGGIO 1
2 261-727 0 COPERTINA RASAFILO 261 1
3 TCBEI M3x5 1 VITE BOMBATA M3x5 5
4 261-731 0 COPERTURA RASAFILO 261 1
5 261-732 1 FERMO CREMAGLIERA 1
6 STEI M3x4G 1 GRANO M3X4 1
7 KQ2L04-M5 1 RACCORDO CURVO Ø4 - M5 2
8 M0-8X8X16X6 1 MOLLA 1
9 261-740 0 SUPPORTO RASAFILO 1
10 TSPEI M3x6 1 VITE 2
11 261-739 0 CRAVATTA RASAFILO 1
12 261-730 0 CORPO RASAFILO 261 1
13 261-716A 0 UGELLO RASAFILO 1
14 261K733 0 GRUPPO CILINDRO RASAFILO 1
15 007K207C 0 GRUPPO COLTELLO MOBILE RAS 2261 1
16 VTS-041 1 VITE TS M3x6 TESTA STRETTA 2
17 261-729 0 CONTRO COLTELLO RASAFILO 261 1
18 VTS-052 0 VITE SPECIALE PER RASAFILO 1
19 TCEI M3x12 1 VITE 3
20 RM3 1 RONDELLA 2
21 TCEI M4x10 1 VITE 2
22 261-747 P01 261-747 1

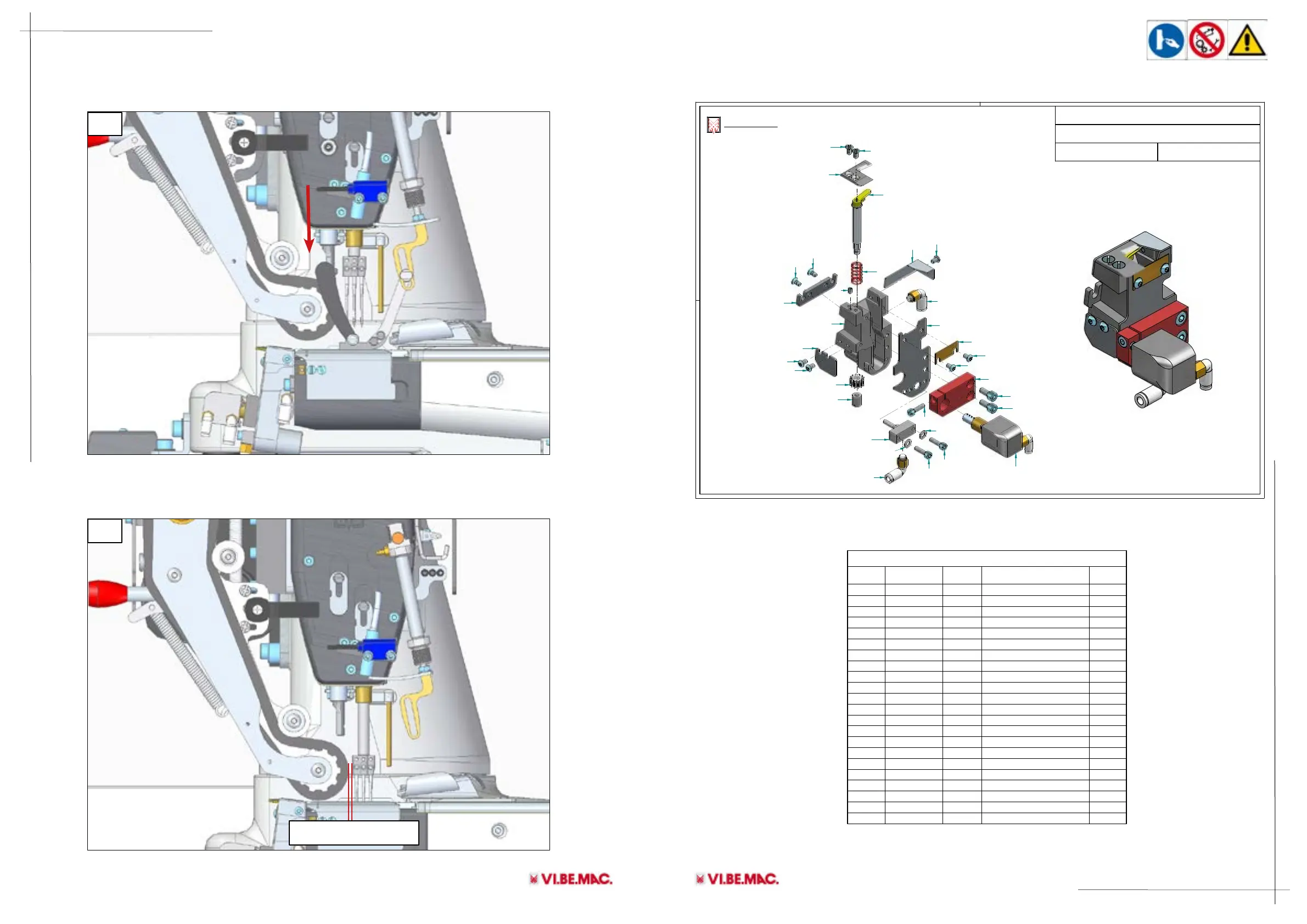

The material-pulling device (Puller) is set as close as possible to the needle clamp using the
adjustment screw on it (image 36.1).
To adjust the distance between the puller belt and the needle clamp screw or unscrew the end
stroke bar.
The correct belt position is 2,5 mm between the needle clamp and the belt with the needle bar
in lower dead point (as per picture 36.2 below).
18. TRIMMER DEVICE REGOLATION
36.1
36.2
