Videx 3126 Technical Manual

11

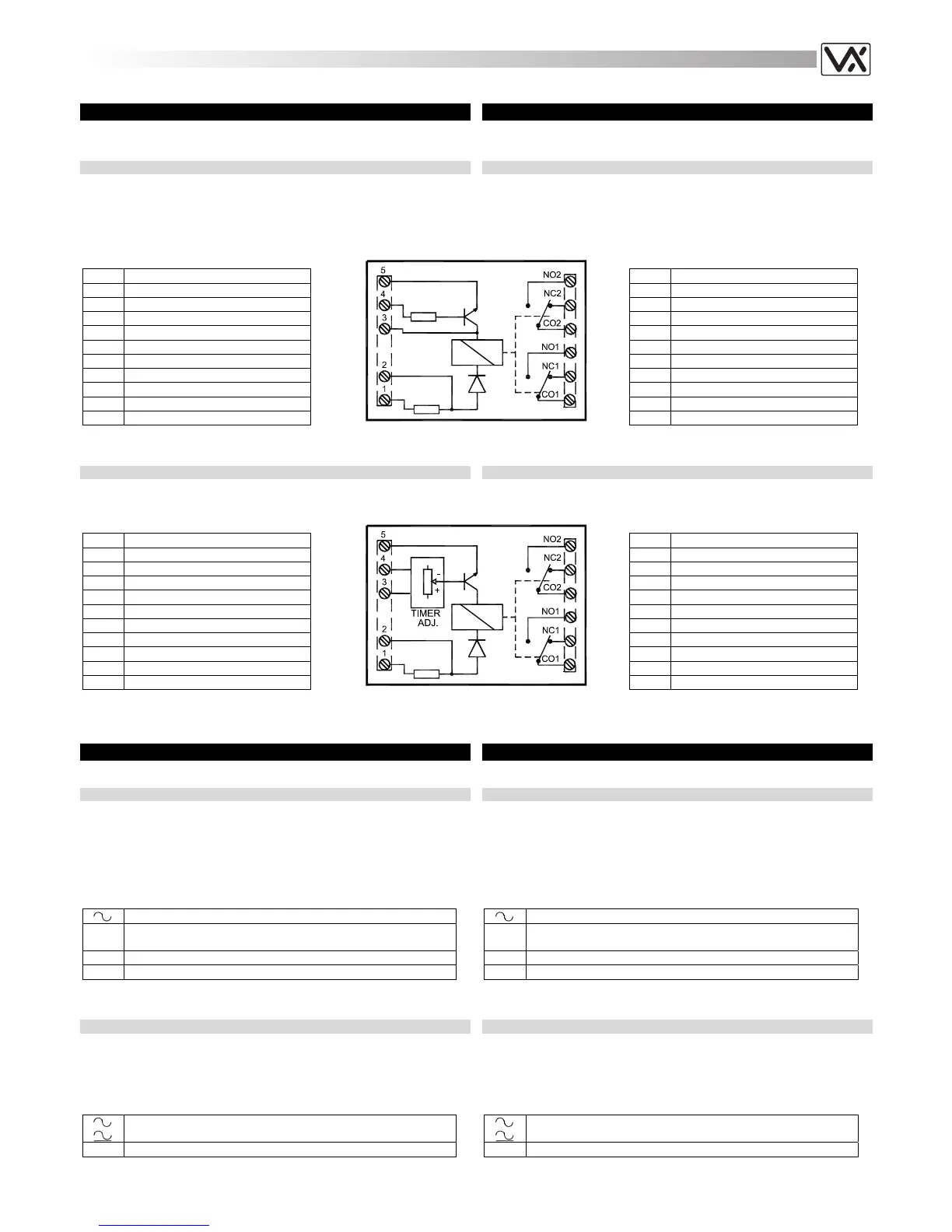

ENSLAVEMENT RELAY MODULES
MODULI RELÈ DI ASSERVIMENTO
ART.506N
Enslavement Relay (230Vac 5A max) enables the control of stair lights or
other power peripherals. Normally used by the service push buttons. In a
standard 5 modules A type Din Box (87,50 mm), can be fixed to either a
DIN bar or directly to the wall using two expansion type screws (see
examples of use on page 24 fig.9 and 10).
ART.506N
Modulo relè di asservimento (230V max 5A). Consente di comandare un
temporizzatore luci scale o altro dispositivo di potenza. Di norma è
utilizzato tramite il tasto di servizio del citofono. In contenitore DIN tipo A -
5 moduli (87,5 mm), può essere fissato su barra DIN o a parete tramite le
2 viti ed i relativi tasselli ad espansione forniti a corredo (vedere gli esempi
d’utilizzo a pag.24 fig.9 e 10).
Terminals:
1
20-24Vac or dc power Input
2
12Vac or dc power Input
3
Relay ground
4
Relay positive command input
5
Ground
CO1
Common 1
NC1
Norm. closed 1
NO1
Norm. open 1
CO2
Common 2
NC2
Norm. closed 2
NO2
Norm. open 2
Morsettiera:
1 Alimentazione 20-24Vac o dc
2 Alimentazione 12Vac o dc
3 Massa relè
4 Ingresso comando relè positivo
5 Massa
CO1 Comune 1
NC1 Normalmente chiuso 1
NO1 Normalmente aperto 1
CO2 Comune 2
NC2 Normalmente chiuso 2
NO2 Normalmente aperto 2
ART.506T
Enslavement relay as above, but with the timing facility from 2 to 100
seconds (see examples of use on page 23 figs.5,6,7,8 ). Dimension and
fixing as above.
ART.506T
Modulo relè d’asservimento come il precedente articolo, ma con possibilità
di temporizzazione da 2 a 100 secondi (vedere gli esempi d’utilizzo a
pag.23 fig.5,6,7,8). Dimensioni e fissaggio come l’articolo precedente.
Terminals:
1
20-24Vac or dc power input
2
12Vac or dc power input
3
Relay command input -
4
Relay command input +
5
Ground
CO1
Common 1
NC1
Norm closed 1
NO1
Norm open 1
CO2
Common 2
NC2
Norm. closed 2
NO2
Norm. open 2
Morsettiera:
1 Alimentazione 20-24Vac or DC
2 Alimentazione 12Vac or dc
3 Ingresso per comando relè -
4 Ingresso per comando relè +
5 Massa
CO1 Comune 1
NC1 Normalmente chiuso 1
NO1 Normalmente aperto 1
CO2 Comune 2
NC2 Normalmente chiuso 2
NO2 Normalmente aperto 2
MODULATED TONE GENERATORS
GENERATORI DI NOTA MODULATA
ART.507N ART.507N
Modulated tone generator for “4+1” audio door entry systems. On
installations where the main call is on BUZZER, it is used to generate the
electronic tone for the local call (see fig.12 on page 24).
In a standard 5 modules A type DIN box (87,5 mm). Can be fixed to either
a DIN bar or directly to the wall using two provided expansion type screws.
Terminals:
13Vac input
T
Output tone generator (15V on stand-by, square wave
0-12/15V)
+
+8Vdc input
-
Ground
Generatore di nota elettronica modulata per sistemi citofonici “4+1”. Negli
impianti dove la chiamata da esterno è su buzzer, è utilizzato per
generare la nota elettronica della chiamata locale (vedi fig.12 di pag.24).
In contenitore DIN tipo A - 5 moduli (87,5 mm), può essere fissato su
barra DIN o direttamente a parete utilizzando le viti ed i tasselli ad
espansione forniti a corredo.
Morsettiera:
Ingresso di alimentazione 13 Vac
T
Uscita generatore di nota (15V a riposo, onda quadra
0-12/15V durante la chiamata)
+ Ingresso di alimentazione +8Vdc
- Massa
ART.3807
Modulated tone generator for “1+1” audio door entry systems. It is used to
generate the electronic tone for the local call (see fig.13 on page 24)
In a standard 3 modules A type DIN box (52,5 mm). Fixing as above.
Terminals:
Input 13Vac
CP
Output tone generator
ART.3807
Generatore di nota elettronica modulata per sistemi citofonici “1+1”. É
utilizzato per generare la nota elettronica della chiamata di piano (vedere
fig.13 di pag. 24). In contenitore DIN tipo A - 3 moduli (52.5 mm), fissaggio
come l’articolo precedente.
Morsettiera:
Ingresso 13 Vac
CP Uscita nota elettronica
