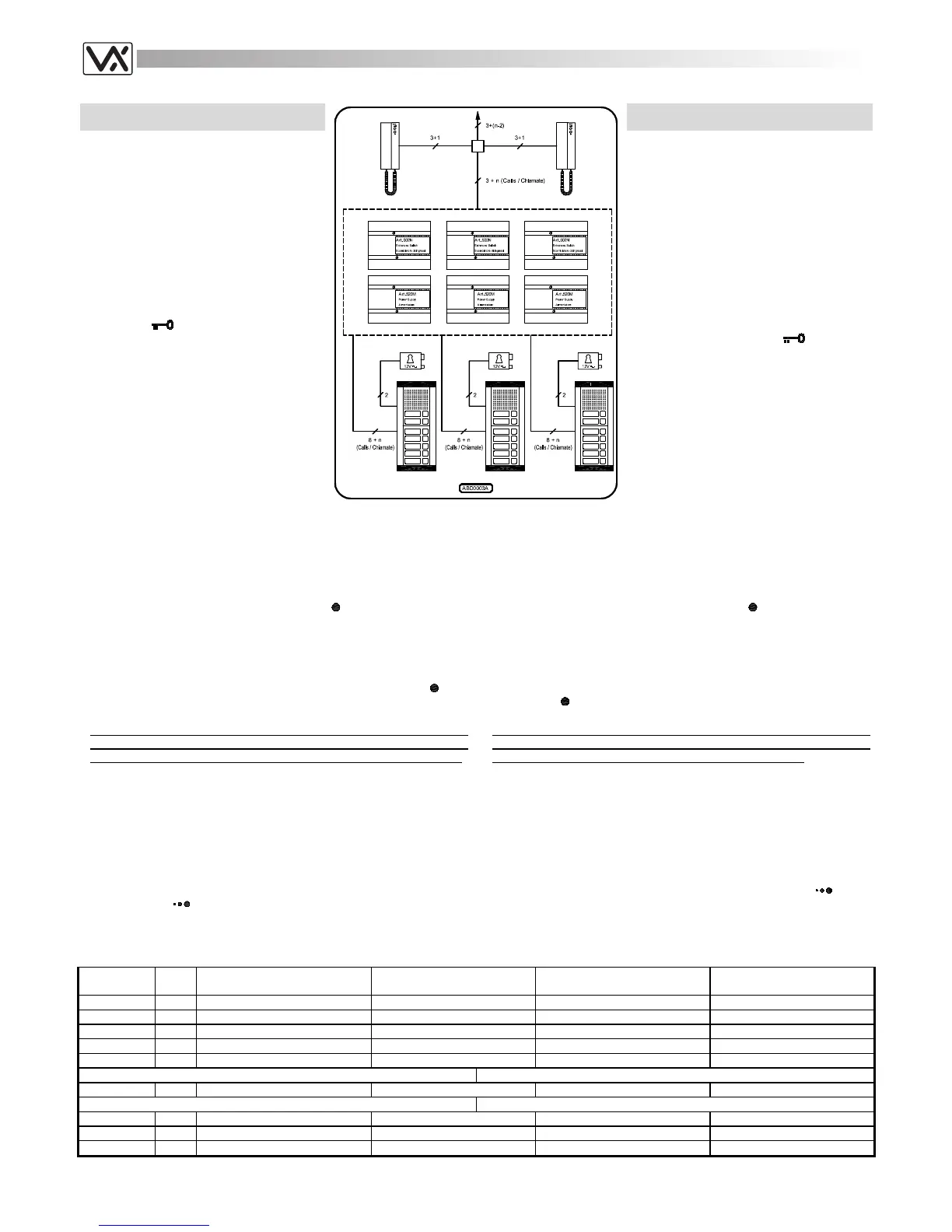

36
THREE OR MORE ENTRANCE AUDIO
DOOR ENTRY SYSTEM FOR “N” USERS
The system works like the one shown on page
32 but is for three or more entrances. The call
from one outdoor station enables the relevant
Art.502N which disables all other switches by
sending a signal on the “R” terminal (the
others Art.502N switch on position “A” cutting
off the speech line of the relevant outdoor
stations from the main speech lines and
disabling the “door open” service) and switch
the speech line and the “door open” service to
the connected outdoor station. Picking up the
handset at any time, each user can listen to a
conversation in progress or talk with the
outdoor station and can open the door by
pressing the
push button, relative to the
outdoor station from which the last call is
made.
Installing the system
a. Consult the table below to obtain the
items required. Regarding the number of
modules and the relevant housing (flush
or surface) for them, refer to the section
of this manual relevant to the 800 series
modular system;
IMPIANTO CITOFONICO A TRE O PIÙ
INGRESSI PER “N” UTENTI
L’impianto mostrato nello schema funziona
come quello di pagina 32, ma è modificato
rispetto a quest’ultimo per avere tre o più
ingressi. La chiamata da uno dei posti esterni
porta il relativo scambiatore Art.502N a
commutare in posizione “B” con il
conseguente invio del segnale di reset sul
morsetto “R”: gli altri scambiatori ricevendo il
reset commutano in posizione “A” isolando
dalla linea fonica i relativi posti esterni.
Ciascun utente del sistema, relativamente
all’ingresso dal quale è arrivata l’ultima
chiamata, con la conversazione in corso o
l’impianto a riposo, può, sollevando la
cornetta, parlare con il posto esterno ed aprire
la porta premendo il pulsante
.
Realizzazione dell’impianto
a. Consultare la tabella di fondo pagina per
il materiale occorrente: per il numero dei
moduli necessari e per il tipo ed il
numero dei supporti (da incasso o
superficie) da utilizzare per contenerli,
fare riferimento alla sezione, del presente
manuale, relativa al sistema modulare
serie 800;
b. Run the correct size cables (see page 25). See block diagram for
number of cores;
c. Test installation (see page 25) and in case of any problem see the
troubleshooting guide of this manual (see page 26).
Extra services and accessories
It is possible to install on the system additional accessories or/and have
extra services by using the service push button
:
1. Installation of an extension sounder (see page 23 fig.1);
2. Installation of a digital codelock module (see page 38 fig.2);
3. Installation of a proximity key reader module to open the door using
proximity keys (see page 38 fig.1);
4. Enable extra services like stair lights or gate opening through an
enslavement relay controlled by the service push button
(see
page 23 fig.5 and page 24 fig.9).
b. Posare il cavo rispettando le sezioni dei fili (vedi pag. 25);
c. Eseguire il collaudo dell’impianto (vedi pag. 25) ed in caso di
problemi consultare la ricerca guasti del presente manuale (vedi
pag.26)
Accessori e Servizi Ausiliari
È possibile installare nell’impianto degli accessori aggiuntivi e/o usufruire
di servizi ausiliari utilizzando il pulsante di servizio
:
1. Installazione di una suoneria supplementare (vedi pag.23 fig.1);
2. Installazione di un modulo “apri-porta” a codice (vedi pag.38 fig.2);
3. Installazione di un modulo lettore chiavi di prossimità codificate (vedi
pag.38 fig.1);
4. Attivazione di servizi ausiliari come luci scale (o apertura cancello
ecc.) tramite un relè d’asservimento comandato dal
pulsante
(vedi pag.23 fig.5 e 24 fig.9).
Notes
- The call tone comes from the ear piece of the handset: to avoid
damage to the hearing, do not leave the handset close to the ear
while the relevant hook switch on the base is down for any reason;
- The “3+1” system allows the speaker unit which incorporates the
enslavement relay to open the electric lock when it receives the door
open signal on terminal “1”. A separate door open wire it is not
necessary when making a link between the terminals “1” and “5” of each
intercom;
- The same system can be made using intercoms Art.3101, 3102 or 3112
without changing the connections;
- It is possible to put in parallel a maximum of 4 intercoms for each
extension. In this case, for at least 3 of them, the electronic call tone
volume level must be adjusted to medium or low level (operating on the
relevant control
) to avoid call tone distortion.
- For each additional entrance are necessary one entrances switch
(Art.502N), one power supply (Art.520M), one speaker unit (Art.837M-
0-1-2) and the push button modules requested. Repeat the connection
shown on the diagram for each entrance.
Note
- La nota elettronica è emessa dallo speaker interno alla cornetta:
per evitare danni all’udito, non tenere mai la cornetta accostata
all’orecchio se il relativo gancio sulla base è abbassato;
- L’impianto “3+1” è dovuto al fatto che il posto esterno è dotato del relè di
asservimento per l’apertura della serratura elettrica e può ricevere il
comando “apri-porta” sul morsetto “1”; pertanto il filo per l’apertura porta
viene risparmiato facendo un ponte tra i morsetti “1” e “5” di ciascun
citofono dell’impianto;
- Lo stesso impianto può essere realizzato utilizzando citofoni Art.3101,
3102 o 3112 senza modificare le connessioni;
- È possibile collegare in parallelo al massimo 4 citofoni per ciascun
interno: in tal caso per evitare distorsioni nella nota di chiamata, è
necessario impostare il relativo volume (agendo sul controllo
) ad un
livello medio o basso per almeno tre citofoni.
- Per ogni ingresso da aggiungere al sistema sono necessari: uno
scambiatore (Art.502N), un alimentatore (Art.520M), un portiere elettrico
(Art.837M-0, -1 o -2) ed i moduli pulsantiera richiesti. I collegamenti
vanno eseguiti come per gli altri ingressi.
Art.
Qty
Qta
Description Notes Descrizione Note
3111
n Intercom n = Intercoms in the system
Citofono n = Citofoni nell’impianto
837M-0-1-2
3 Speaker unit module
Modulo portiere elettrico
843-4-5
x Extension front panel module qty depend by extensions
Modulo pulsantiera qta in base al nr. di interni
520M
3 Power Supply Unit
Alimentatore
502N
3 Audio Entrances Switch
Scambiatore di Ingressi Audio
For outdoor station surface mount Per l’installazione da superficie del posto esterno
882-889
x Surface mounting unit
qty depend by nr of modules Scatola di protezione qta in base al nr. moduli
For outdoor station flush mount Per l’installazione da incasso del posto esterno
852-853
x Front support qty depend by nr of modules
Supporto frontale qta in base al nr. moduli
862-869 or
x Covering frame qty depend by nr of modules
Cornici di protezione qta in base al nr. moduli
872-879
x Rainshield qty depend by nr of modules
Tettuccio antipioggia qta in base al nr. moduli
