Intercom with privacy of speech and lock opening
Citofono con segreto
n = users
n = utenze citofoniche
IMPIANTO CITOFONICO
n ... UTENTI CON SEGRETO
DI CONVERSAZIONE
Descrizione
Questo tipo di impianto è realizzato
utilizzando gli appositi citofoni Art.
924-S; 926S ed un dispositivo per la
cancellazione automatica Art. 509N.
Il funzionamento é identico a quello
dell'impianto standard, con in più il
segreto di conversazione e il segre-
to di serratura.
Solamente l'ultimo utente chiamato
dall'esterno è abilitato a conversare
con il chiamante e ad aprire la serra-
tura.
Si possono collegare massimo 2
citofoni in parallelo
Realizzazione impianto
a) Consultare tabella a fondo pagi-
na per materiale occorrente.
b) Posare il cavo rispettando le
sezioni dei fili (vedi tabella a
pag. 15). Il numero dei fili occor-

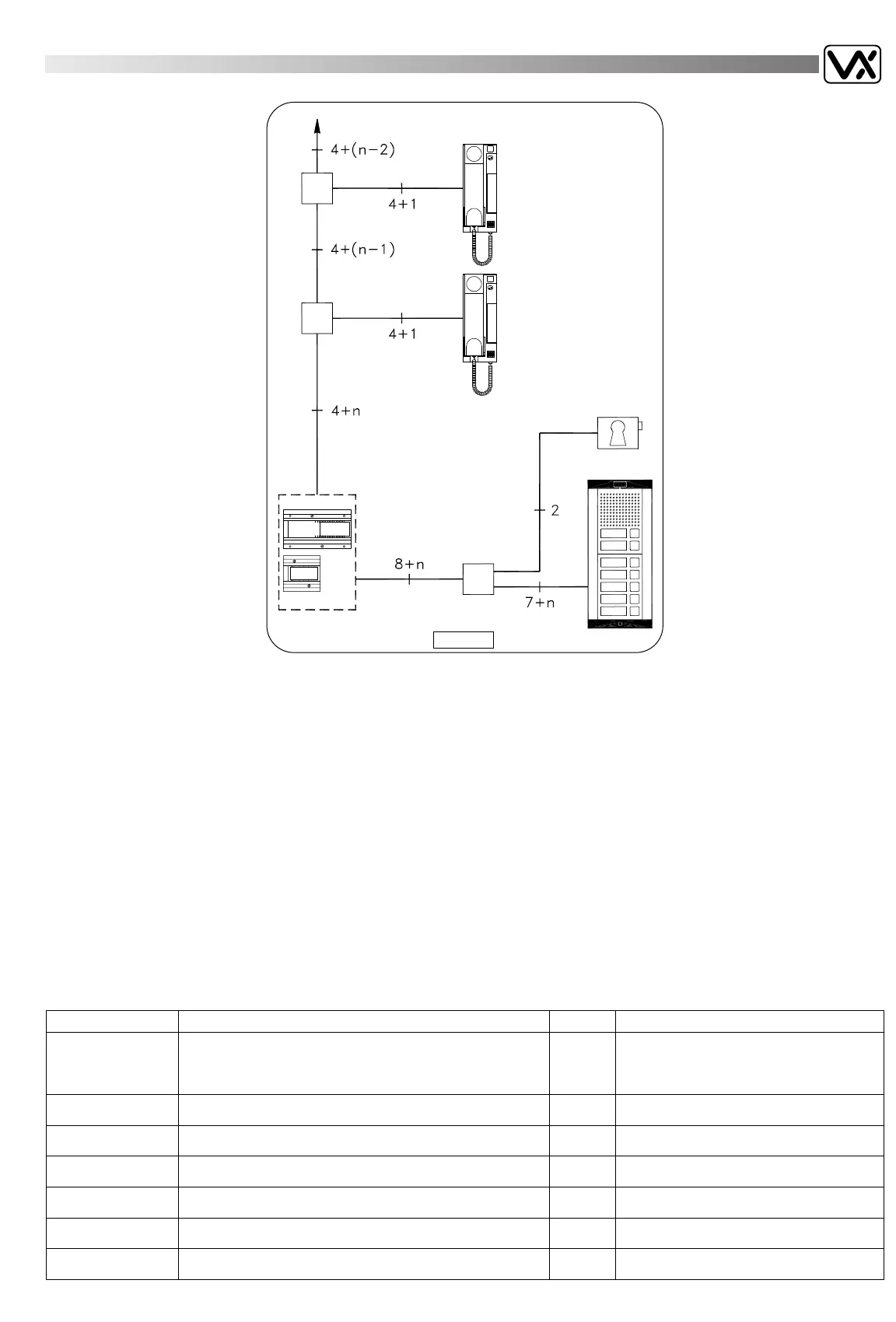

renti è riportato nello schema a
blocchi qui accanto.
c) Collaudo impianto (vedi pag.
15).
Servizi ausiliari
E' possibile aggiungere i seguenti servizi:
1) Il modulo relè temporizzato per comandare luci scale o altro utiliz-
zatore pigiando il pulsante di servizio citofono Art. 926S (vedi a
pag. 14 fig. 2).
2) Rilancio nota di chiamata con altoparlante supplementare Art.
512A (vedi a pag. 14 fig. 6).
4) Apriporta tramite tastiera a codici (vedi pag.45).
5) Apriporta tramite lettore di prossimità e scheda o portachiavi codi-
ficato (vedi a pag. 47).
INTERCOM SYSTEM WITH n ...
USERS AND ONE OUTDOOR STA-
TION WITH FULL PRIVACY OF
SPEECH AND LOCK OPENING
Description
This type of installation is used
where full privacy is required . Only
the last telephone called is activated
and to activate the lock it is neces-
sary, first, to pick up the handset. It
is possible to connect max 2
telephones in parallel.
Installing the system
a) Consult the table below to obtain
the necessary items required.
b) Run the correct size cables (see-
table page 15). See block dia-
gram for number of cores.
c) Test the installation (page 15).
Extra services
1) Timed enslavement relay to activate a stairway light timer (page 14
fig. 2).
2) Additional speaker Art.512A to increase level of call tone
(page14 fig. 6).
4) Door opening through code keypad (page 45).
5) Door opening through proximity reader and card or tag (page 47).
CM001071
924S - 926S n ...
Front support
Sostegno portamoduli
See type and qty at page 7
Per tipo e quantità vedi a pag. 7
851/.. - 2/.. - 3/..
Speaker unit module
Modulo portiere elettrico
See type at page 5
Per tipo vedi a pag. 5
837-2/..
1
Extension front panel module
Modulo di chiamata
See type and qty see pages 5 and 9
Per tipo e quantità vedi a pag. 5 e 9
843/.. - 4/.. - 5/..
Power supply
Alimentatore
520
1
Speech cut off device
Modulo di cancellazione
509N
1
