Intercom with 10 push buttons
Citofono intercomunicante con 10 pulsanti
n = max 10 extensions
n = max 10 posti interni
IMPIANTO CITOFONICO
INTERCOMUNICANTE CON MAX.
10 POSTI INTERNI + POSTO
ESTERNO
Descrizione
Premendo il pulsante del posto
esterno si aziona la suoneria sup-
plementare o i ronzatori inseriti negli
intercomunicanti, l'utente avvertito
dalla chiamata può rispondere da
un qualunque apparecchio ed apri-
re la porta premendo il pulsante adi-
bito a tale scopo. Per usare la fun-
zione intercomunicante è necessa-
rio sollevare il microtelefono e pre-
mere il tasto con il numero del
posto interno desiderato. L'utente
richiesto udrà una nota modulata e
potrà mettersi in comunicazione sol-
levando la cornetta. La conversazio-
ne non è temporizzata e se nel frat-
tempo perviene una chiamata dal
posto esterno, è necessario riporre
le cornette per riportare l'impianto
alla condizione iniziale. Non è previ-
sto il segreto di conversazione tra
gli utenti, tuttavia in questo caso il
posto esterno è escluso dalla con-
versazione stessa.
Realizzazione impianto
a) Consultare tabella fondo pagina
per il materiale occorrente.
b) Posare il cavo rispettando le
sezioni dei fili (vedi tabella a pag.

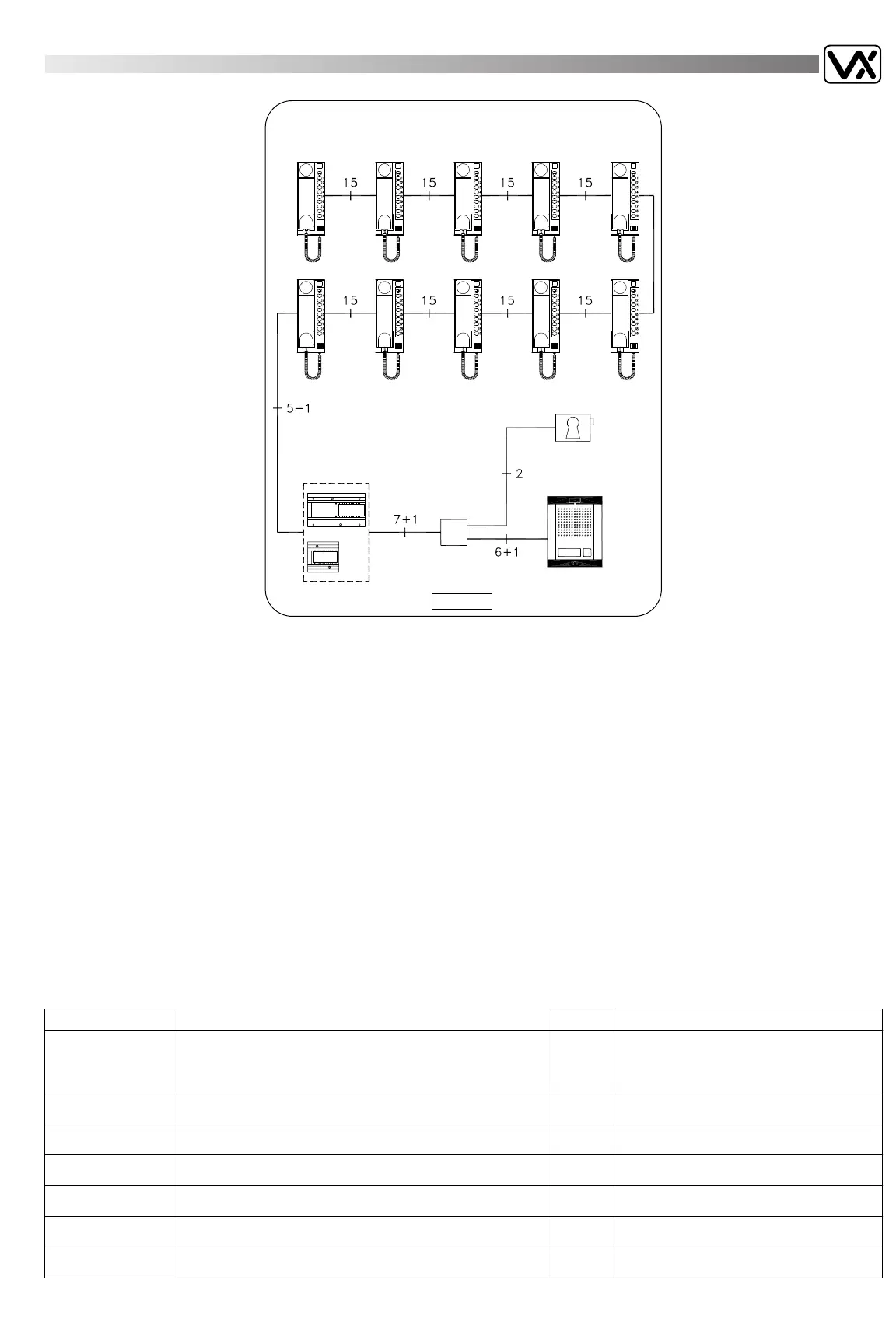

15). Il numero dei fili occorrenti è riportato nello schema a blocchi
qui accanto.
c) Inserire i ronzatori necessari all'interno degli intercomunicanti max
6, o fare uso di suonerie supplementari 12Vac per la chiamata dal
posto esterno (per il collegamento vedi schema di installazione).
d) Assegnare un numero ad ogni intercomunicante.
e) Collegamento in serie: gli schemi sono disegnati per il collega-
mento in serie degli apparecchi.
f) Collegamento in parallelo: se è più comodo realizzare l'impianto
derivando gli apparecchi da una o più scatole eseguire quanto
segue:
- Parrallelare tra loro, nelle scatole di derivazione, i conduttori
degli intercomunicanti.
- Nell'intercomunicante 1 scambiare il filo al morsetto 1 con quello
al morsetto X.
- Procedere così in progressione fino all'ultimo apparecchio
installato.
- Eseguire i collegamenti tra l'alimentatore e le scatole di deriva-
zione e tra l'alimentatore ed il posto esterno secondo lo schema
di installazione.
g) Collaudare l'impianto (vedi a pag. 15).
Servizi ausiliari
(vedi a pag. 34)
INTERCOMMUNICATING SYSTEM
WITH 10 EXTENSIONS PLUS OUT-
DOOR STATION
Description
This system allows a common call
and communications between max.
8 intercoms and one outdside sta-
tion. All extensions are normally con-
nected with the outdside station. A
call from the outside station activate
a buzzer RZ/102 installed in one of
the intercoms Art. 928-10 or an extra
bell or chimes installed in the buil-
ding. By lifting an handsed it is pos-
sible to talk with the outdoor station
and by pressing the door opening
button * (button 1 from extension
No.1, button 2 from extension No 2
etc.) it is possible to activate the
electric lock . From each extension it
is possible to call all other exten-
sions. The system has no privacy
between extensions.
Example:
- Lift one handset (ex. No. 1) and
press button No. 2. An electronic
call tone will be heard on hand-
set No. 2.:
- Lift handset No. 2. It is now pos-
sible to talk with extensions
No.1. The conversation is not
heard at the outdoor station (pri-
vacy).
- Replace handset No. 1 and No.
2. Connection with outdoor station
is automatically reestablished.
Installing the system
a) Consult the table below to obtain the necessary items required.
b) Run the correct size cables
(see table page 15).
c) Install one or more buzzers RZ/102 into the intercoms max 6 or use
extra bell or chimes for call from outdoor station.
d) Number the extensions.
e) Diagram shows a serial connection.
f) Parallel connection can be made by using junction boxes:
- Connect all cables in parallel.
- On telephone No. 1 move cable from terminal No. 1 to termi-
nal X.
- On telephone No. 2 move cable from terminal No. 2 to termi-
nal X.
- Do the same as above for all numbers .
- Make all connections with the outdoor station.
g) Test installation (see page 15).
Extra services
(see page 34)
CM001110
928-10 n ...
Front support
Sostegno portamoduli
851/..
1
Speaker unit with 1 call button
Modulo portiere elettrico con 1 pulsante di chiamata
837-1/..
1
Power supply
Alimentatore
520
1
Switching relay plus modulated tone generator
Inseritore portiere elettrico e generatore modulato di nota
510N
1
Buzzer to be installed into one or more intercoms
Ronzatore (da inserire nei citofoni)
Qty as required
Numero secondo necessità installative
RZ/102
