Intercom with 5 push buttons
Citofono intercomunicante con 5 pulsanti
Intercom with 10 push buttons
Citofono intercomunicante con 10 pulsanti
n = max 5 extensions
n = max 5 posti interni
n = max 10 extensions
n = max 10 posti interni
IMPIANTO CITOFONICO INTER-
COMUNICANTE CON n... POSTI
ESTERNI SCAMBIABILI
AUTOMATICAMENTE
Descrizione
Questo impianto rispetto agli
impianti intercomunicanti preceden-
temente descritti consente di avere,
in più, tre o più posti esterni scam-
biabili automaticamente. Si rimanda
ai paragrafi precedenti in cui il fun-
zionamento è stato ampiamente
descritto ( vedi a pag. 22 e a pag.
34).
Possono essere realizzati impianti
con 5 o 10 posti interni.
Realizzazione impianto
a) Per il materiale occorrente con-
sultare la tabella a fondo pagi-
na.
b) Posare il cavo rispettando le
sezioni dei fili (vedi tabella a
pag. 15). Il numero dei fili occor-

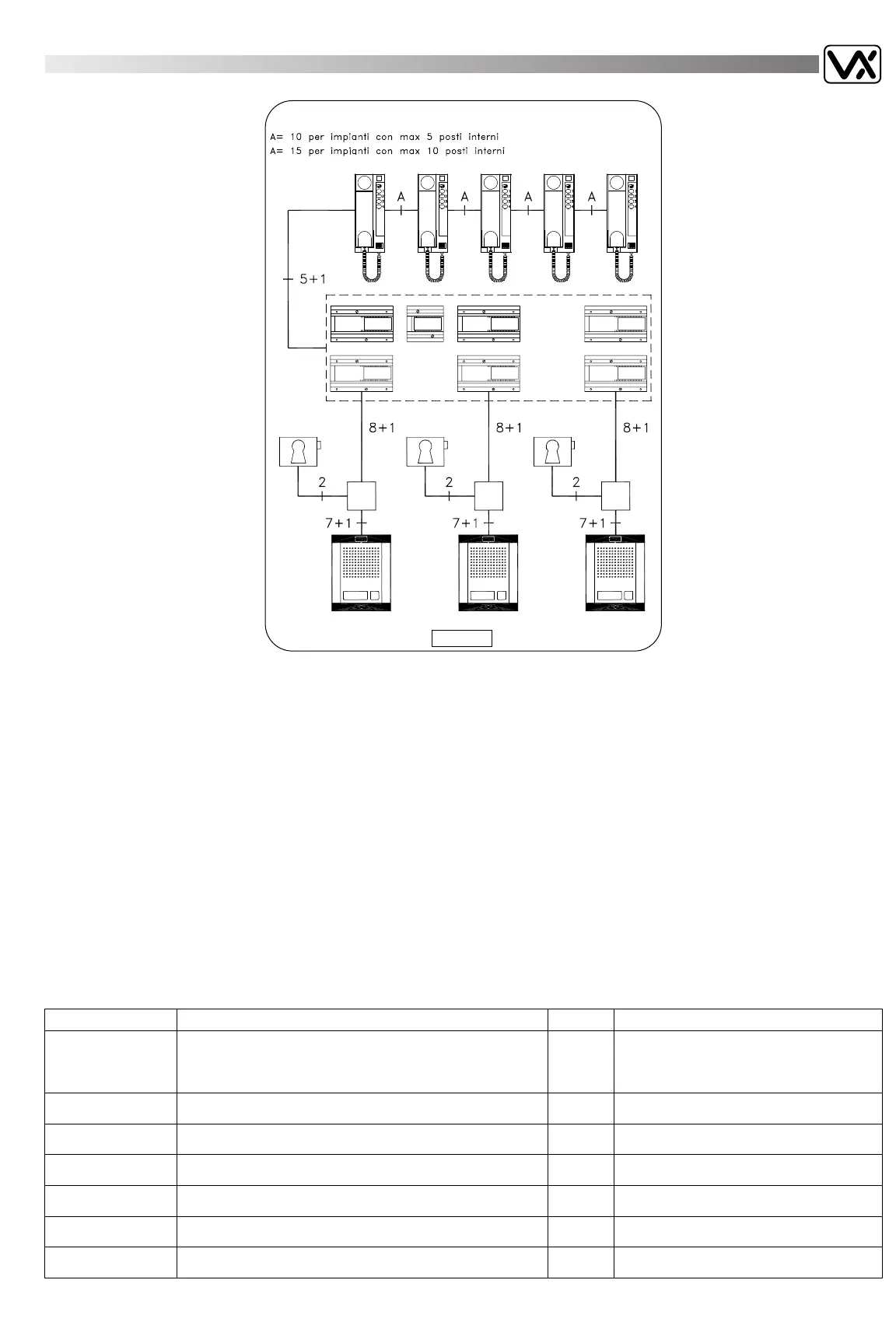

renti è riportato nello schema a
blocchi qui accanto.
NOTE:
Per ulteriori informazioni sul collau-
do ed il funzionamento dell'impianto
vedi a pag. 34 paragrafi c,d,e,f,g.
Servizi ausiliari
Vedi a pag. 34.
INTERCOMMUNICATING SYSTEM
WITH N... AUTOMATICALLY SWIT-
CHED OUTDOOR STATIONS
Description
Compared with previous intercom-
municating systems, this system
allows three or more automatically
switched outdoor stations. As
regards the operation please refer to
previous paragraphs (see pages 22
and 34) it is possible to make instal-
lations with 5 or 10 outdoor stations.
Installing the system
a) Consult table shown below to
know the necessary items requi-
red.
b) Run the correct size cables (see
table page 15). See block dia-
gram for correct number of
cores.
NOTE:
For more details concerning test ond
operation see page 34 paragraphs
c,d,e,f,g.
Extra services
(see page 34)
CM001130
928-5
928-10
n ...
Front support
Sostegno portamoduli
One each outdoor station
Uno per ogni posto esterno
851/..
Speaker unit with 1 call button
Modulo portiere elettrico con 1 pulsante di chiamata
One each outdoor station
Uno per ogni posto esterno
837-1/..
Power supply
Alimentatore
One each outdoor station
Uno per ogni posto esterno
520
Switching relay plus modulated tone generator
Inseritore portiere elettrico e generatore modulato di nota
510N
1
Switching relay
Dispositivo di scambio per posti esterni
One each outdoor station
Uno per ogni posto esterno
502N
Buzzer to be installed into one or more intercoms
Ronzatore (da inserire nei citofoni)
Qty as required
Numero secondo necessità installative
RZ/102
