32
ARTICLE - ARTICOLO
QTY - Q.TÀ
DESCRIPTION - DESCRIZIONE NOTE
Intercom with 5 push buttons
Citofono intercomunicante con 5 pulsanti
n = max 6 extensions
n = max 6 posti interni
IMPIANTO CITOFONICO INTER-
COMUNICANTE CON MAX. 6
POSTI INTERNI
Descrizione
Sollevando il microtelefono e pre-
mendo il tasto con il numero del
posto interno desiderato si effet-
tua la chiamata all'utente richie-
sto. Questi udrà una nota modula-
ta emessa dall'auricolare dell'in-
tercomunicante e potrà mettersi in
comunicazione sollevando il
microtelefono. La conversazione
non è temporizzata.
Realizzazione impianto
a) Consultare tabella a fondo
pagina per materiale occor-
rente.
b) Posare il cavo rispettando le
sezioni dei fili (vedi tabella a
pag. 15). Il numero dei fili
occorrenti è riportato nello
schema a blocchi qui accanto.
c) Assegnare un numero ad ogni
intercomunicante.
d) Collegamento in serie: gli
schemi sono disegnati per il
collegamento in serie degli
apparecchi.
e) Collegamento in parallelo: se
è più comodo realizzare l'im-
pianto derivando gli apparec-
chi da una o più scatole ese-
guire quanto segue:
- Parallelare tra loro, nelle scatole di derivazione, i conduttori
degli intercomunicanti.
- Nell'intercomunicante 1 scambiare il morsetto 1 con quello al
morsetto X.
- Nell'intercomunicante 2 scambiare il filo al morsetto 2 con
quello al morsetto X.
- Procedere così in progressione fino all'ultimo apparecchio
installato.
- Eseguire i collegamenti tra l'alimentatore e le scatole di deriva-
zione secondo lo schema di installazione.
f) Collaudare l'impianto. In questo impianto non ci sono elementi da
dover regolare, il collaudo si effettua verificando il corretto funzio-
namento delle chiamate ed il collegamento fonico.
Servizi ausiliari
1) Nel caso in cui restano liberi uno o più pulsanti di chiamata essi
possono essere utilizzati per azionare il relè luci scale o altro utiliz-
zatore tramite relè temporizzato Art. 506T (vedi a pag. 14 fig. 3).
2) E' possibile rilanciare la nota di chiamata su altro locale da dove è
dislocato il citofono tramite altoparlante supplementare Art. 512A
(vedi a pag. 14 fig. 7).
INTERCOMMUNICATING SYSTEM
WITH MAX. 6 EXTENSIONS
Description
This system allows communications
between 6 stations with common
speech. The system operates by lif-
ting one handset and pressing the
required extension button.
The call is by electronic tone and the
conversation will be established by
lifting the handset called.
The system has no privacy between
extensions.
Installing the system
a) Consult the table below to obtain
the necessary items required.
b) Run the correct size cables (see
table page 15).
c) Number the extensions.

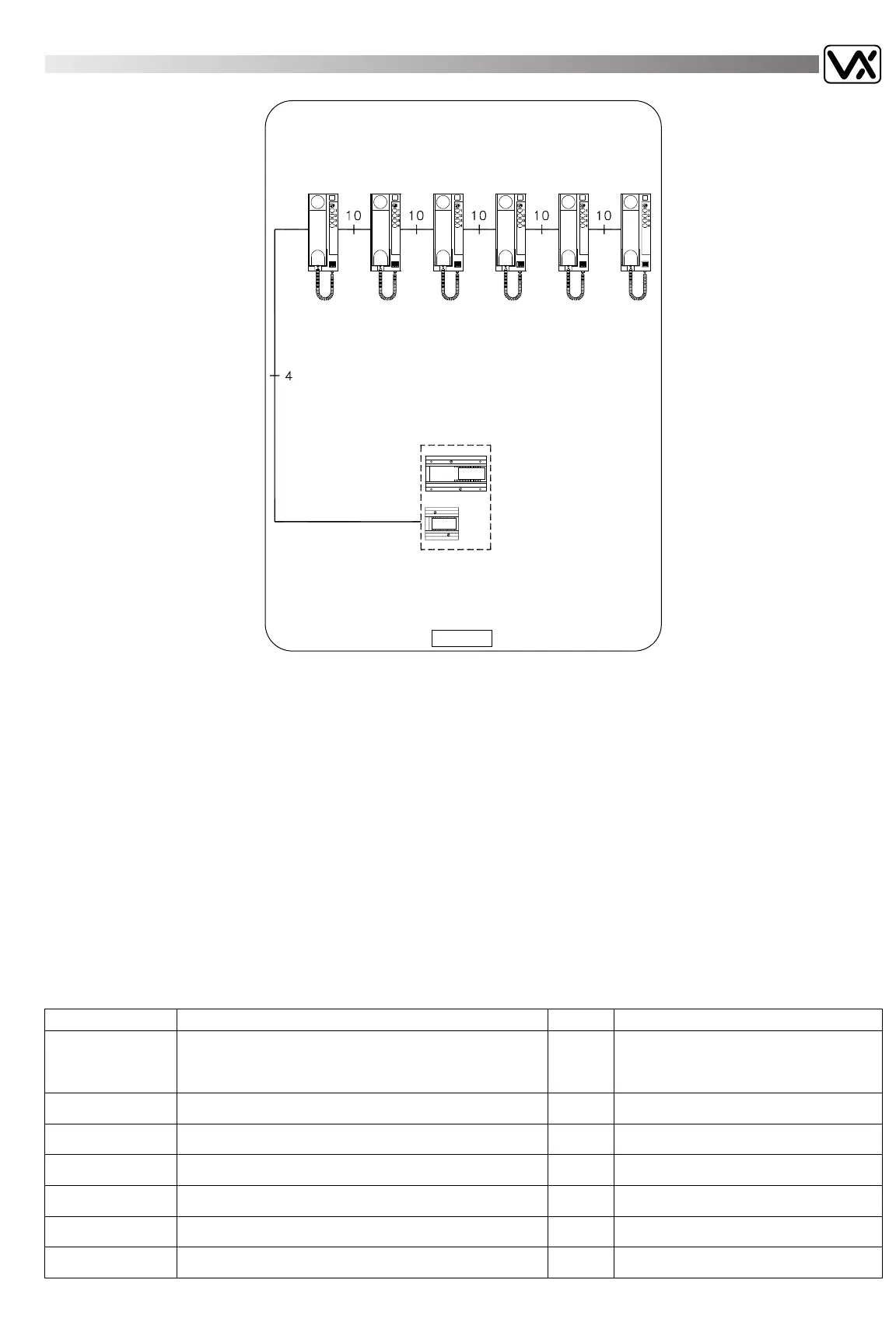

d) Diagram shows a serial connec-
tion.
e) Parallel connection can be made
by using junction boxes:
- Connect all cables in paral-
lel.
- On telephone No. 1 move
cable from terminal No. 1 to
terminal X.
- On telephone No. 2 move
cable from terminal No. 2 to
terminal X.
- Do the same as above for all
numbers .
f) Test installation.
Extra services
1) Spare buttons can be used to activate a timed relay Art. 506T
(page14 fig. 3).
2) Additional speaker Art. 512A (page 14 fig. 7)
CM001081
928-5 n ...
Power supply
Alimentatore
520
1
Speaker unit module for 1+1 system
Inseritore portiere elettrico e generatore modulato di nota
510N
1
