Intercom with door opening button plus service button
Citofono con pulsante apriporta
Intercom with door opening button plus service button
Citofono con pulsante apriporta e di servizio
n = users
n = utenze citofoniche
IMPIANTO CITOFONICO CON n ...
POSTI ESTERNI SCAMBIABILI
AUTOMATICAMENTE
Descrizione
Questo impianto è impiegato negli
edifici che hanno più ingressi comu-
ni a tutti gli utenti. Si differenzia da
quello n... utenti per l'impiego del
dispositivo di scambio Art. 502N,
che consente la commutazione
automatica di tutti i servizi sul posto
esterno in cui é stata effettuata una
chiamata, escludendo così gli altri
dalla conversazione.
Realizzazione impianto
a) Consultare tabella a fondo pagi-
na per materiale occorrente.
b) Posare il cavo rispettando le
sezioni dei fili (vedi tabella a
pag. 15). Il numero dei fili occor-
renti è riportato nello schema a
blocchi qui accanto.
c) Collaudo impianto (vedi a pag.
15).
Servizi ausiliari
E' possibile aggiungere i seguenti servizi:
1) Chiamata elettronica dal portone interno (vedi a pag. 14 fig. 4).
2) Suoneria elettronica supplementare (vedi a pag. 14 fig. 8).
3) Modulo relè temporizzato per comandare luci scale o altro utilizza-
tore pigiando il pulsante di servizio citofono Art. 926 - Art. SMART2
(vedi a pag. 14 fig. 2)
4) Apriporta tramite tastiera a codici. (Vedi pag.45).
5) Apriporta tramite lettore di prossimità e scheda o portachiavi codi-
ficato (vedi a pag. 47).
INTERCOM SYSTEM WITH n ...
AUTOMATICALLY SWITCHED OUT-
DOOR STATIONS
Description
This type of installation is used in
buildings with more than two entran-
ces each with a push button panel
and electric lock. The 502N, swit-
ching relay, allows automatic swit-
ching of speech line and other servi-
ces to the outdoor station from
where the call has been placed.
Installing the system
a) Consult the table below to obtain
the necessary items required.
b) Run the correct size cables (see
table page 15).

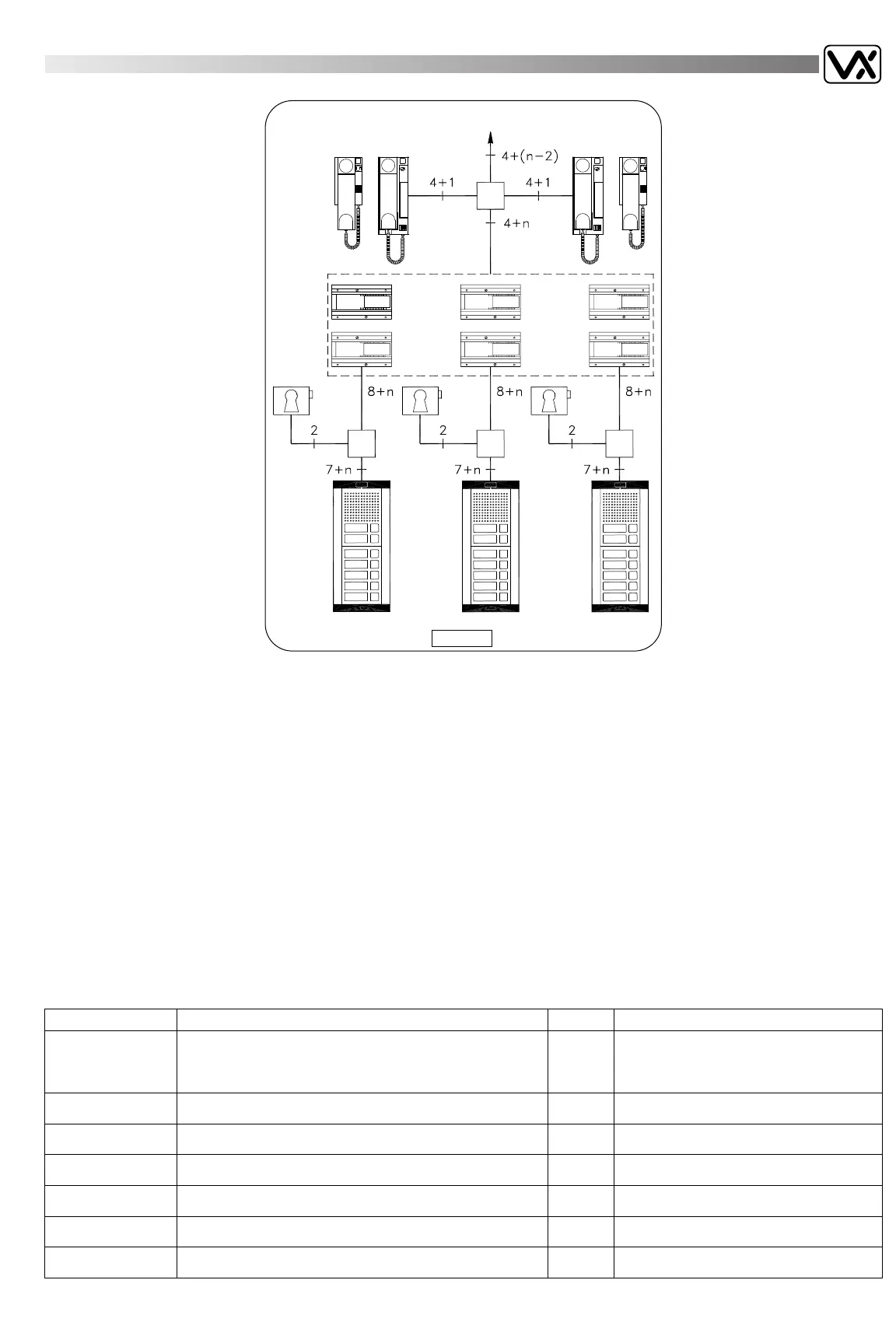

See block diagram for number of
cores.
c) Test the installation (page 15).
Extra services
1) Electronic call from the apartment door (page 14 fig. 4).
2) Extension sounder (page 14 fig. 8).
3) Timed enslavement relay to activate a stairway light timer using the
service button of telephone Art. 926 - Art. Smart 2 (page 14 fig. 2).
4) Door opening through code keypad (page 45).
5) Door opening through proximity reader and card or tag (page 47).
CM001041
924 - SMART1
926 - SMART 2
n ...
Front support
Sostegno portamoduli
See type and qty at page 7
Per tipo e quantità vedi a pag. 7
851/.. - 2/.. - 3/..
Speaker unit module
Modulo portiere elettrico
One each outdoor station 5
Uno per ogni ingresso 5
837-2/..
Extension front panel module
Modulo di chiamata
See type and qty see pages 5 and 9
Per tipo e quantità vedi a pag. 5 e 9
843/.. - 4/.. - 5/..
Power supply
Alimentatore
One each outdoor station
Uno per ogni ingresso
520
Switching relay
Dispositivo di scambio per posti esterni
One each outdoor station
Uno per ogni ingresso
502N
