13
a) Multimeter einschalten
Das Multimeter wird über den Drehschalter ein- und ausgeschaltet. Drehen Sie den Drehschalter (4) in die
entsprechende Messfunktion. Zum Ausschalten bringen Sie den Drehschalter in Position „OFF“. Diese ist
an beiden Seiten des Drehbereichs vorhanden. Schalten Sie das Messgerät bei Nichtgebrauch immer aus.
Bevor Sie mit dem Messgerät arbeiten können, muss erst die beiliegende Batterie ein-
gesetzt werden. Das Einsetzen und Wechseln der Batterie ist im Kapitel „Reinigung
und Wartung“ beschrieben.
b) Spannungsmessung „V“
Zur Messung von Gleichspannungen „DC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„V “.

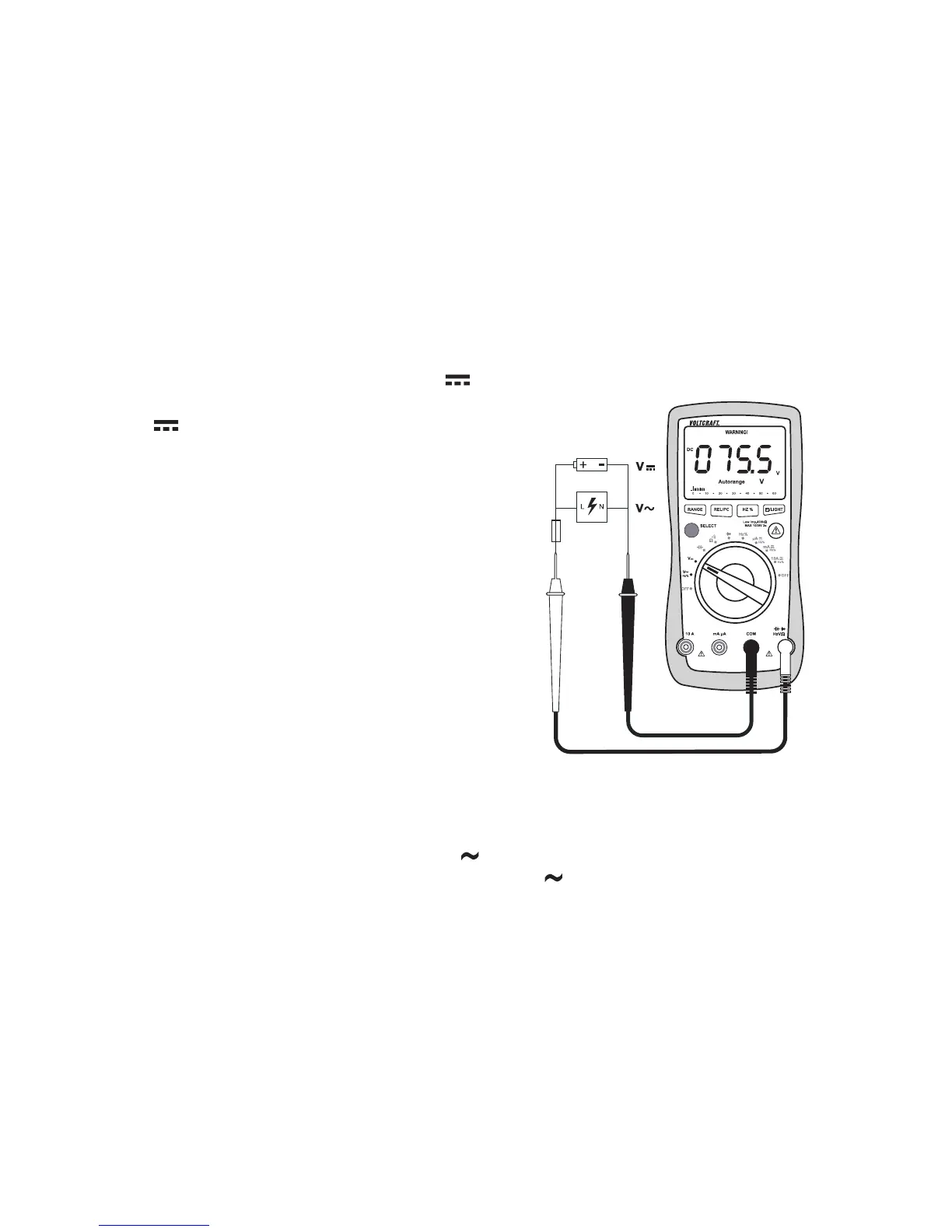

- Stecken Sie die rote Messleitung in die V-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messob-
jekt (Batterie, Schaltung usw.). Die rote Messspitze ent-
spricht dem Pluspol, die schwarze Messspitze dem
Minuspol.
- Die jeweilige Polarität des Messwertes wird zusammen
mit dem augenblicklichen Messwert im Display ange-
zeigt.
☞
Sobald bei der Gleichspannung ein Minus
„-„ vor dem Messwert erscheint, ist die
gemessene Spannung negativ (oder die
Messleitungen sind vertauscht).
Der Spannungsbereich „V DC/AC“ weist
einen Eingangswiderstand von >10 MOhm
auf.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Zur Messung von Wechselspannungen „AC“ (V ) gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich „V “. Drücken Sie bei VC850 die Taste
„SELECT“ (3) um in den AC-Messbereich umzuschalten. Im Display erscheint „AC“.
- Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwarze Messleitung in die COM-
Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messobjekt (Generator, Schaltung usw.).
- Der Messwert wird im Display angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
