c) Mesure du courant « A »
Ne dépassez en aucun cas les grandeurs d’entrée maximales autorisées. Ne tou-
chez aucun circuit ou aucune partie des circuits en présence de tensions
supérieures à 25 V ACrms ou à 35 VCC. Danger de mort !
La tension maximale admissible dans le circuit de mesure du courant ne doit pas
dépasser 1000 V en CAT III.
Les mesures > 5 A doivent être effectuées uniquement pendant maximum 10
secondes et à intervalle de 10 minutes.
☞
Commencez toujours la mesure du courant par la plage de mesure maximale et, si néces-
saire, passez à une plage de mesure inférieure. Avant de changer de plage de mesure,
mettez toujours le circuit hors tension. Toutes les plages de mesure du courant sont
protégées par fusibles et disposent donc d’un dispositif de sécurité contre les surcharges.
Pour mesurer les courants continus (A ), procédez comme suit :
- Allumez le DMM et sélectionnez la plage de mesure
«A ».
- Le tableau indique les différentes fonctions de mesure et
les plages de mesure possibles. Sélectionnez la plage de
mesure et les douilles correspondantes.
Fonction de VC830, VC850 Douilles de
mesure mesure
µA 0,1 µA - 6000 µA COM + mAµA
mA 0,01 mA - 600 mA COM + mAµA
10A 0,001 A - 10 A COM + 10 A

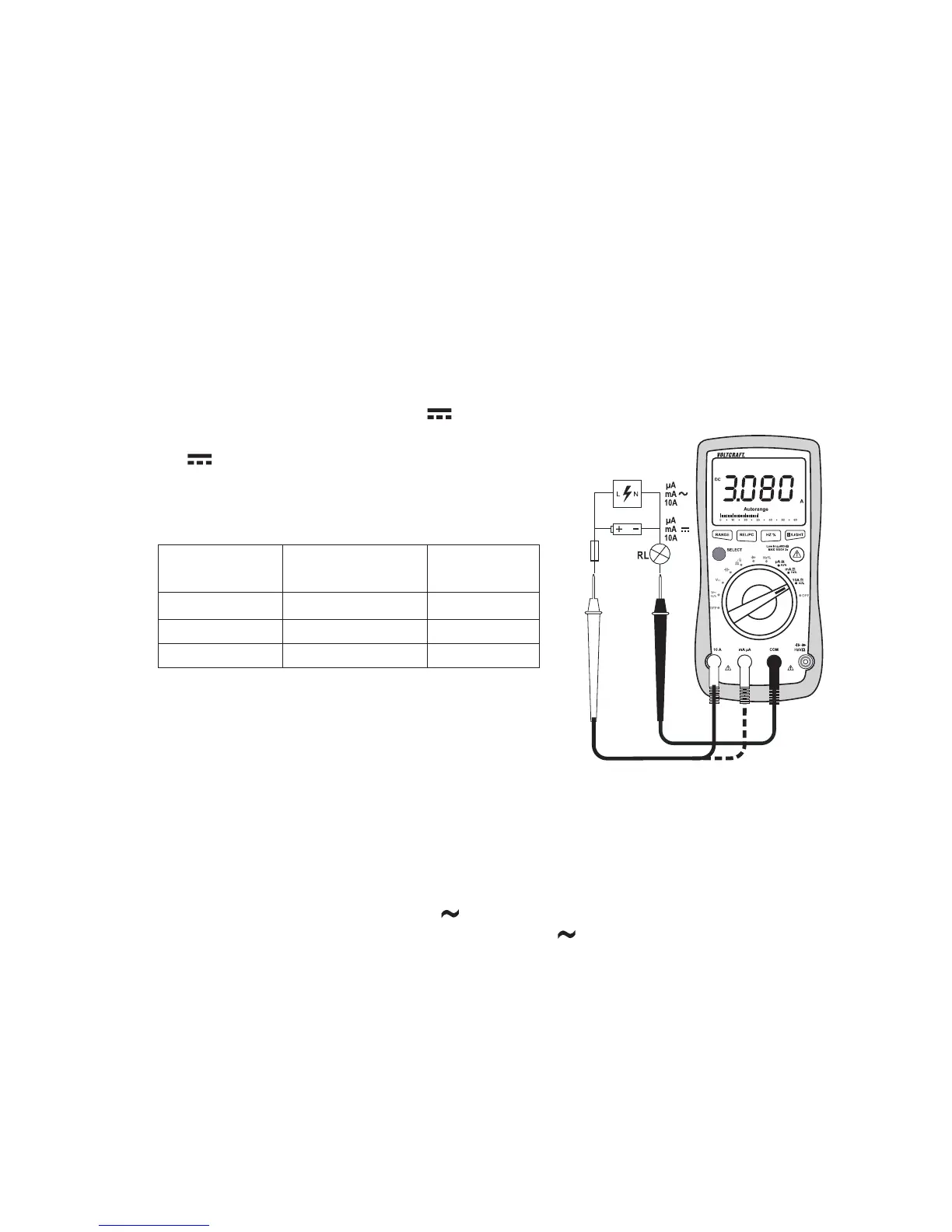

- Branchez le câble de mesure rouge dans la douille de
mesure mA µA ou 10A. Branchez le câble noir dans la
douille de mesure COM.
- Raccordez à présent les deux pointes de mesure en série
à l’objet à mesurer (pile, circuit, etc.) ; la polarité respec-
tive de la valeur mesurée s’affiche à l’écran avec la mesure momentanée.
☞
Dès qu’un signe négatif « - » précède la valeur mesurée du courant continu, le courant
passe dans le sens inverse (ou les câbles de mesure sont inversés).
- La mesure effectuée, retirez les pointes de mesure de l’objet à mesurer et éteignez le DMM.
Pour la mesure de courants alternatifs (A ), procédez comme décrit préalablement.
- Allumez le DMM et sélectionnez la plage de mesure « A ». Pour commuter dans la plage CA,
appuyez sur la touche « SELECT» (3) du VC850. L’écran affiche « CA ». Chaque nouvelle pression
de touche retourne à la plage précédente.
- La mesure effectuée, retirez les pointes de mesure de l’objet à mesurer et éteignez le DMM.
Ne mesurez en aucun cas des courants supérieurs à 10 A dans la plage mA/µA
ou supérieurs à 600 mA dans la plage ; le cas échéant, les fusibles pourraient se
déclencher.
