16
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschrit-
ten bzw. der Messkreis ist unterbrochen. Ein erneutes drücken der Taste „REL“ schaltet die Relativ-
Funktion aus und aktiviert die Autorange-Funktion.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
☞
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Mess-
punkte, welche Sie mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl,
Lötlack oder ähnlichem sind. Solche Umstände können das Messergebnis verfälschen.

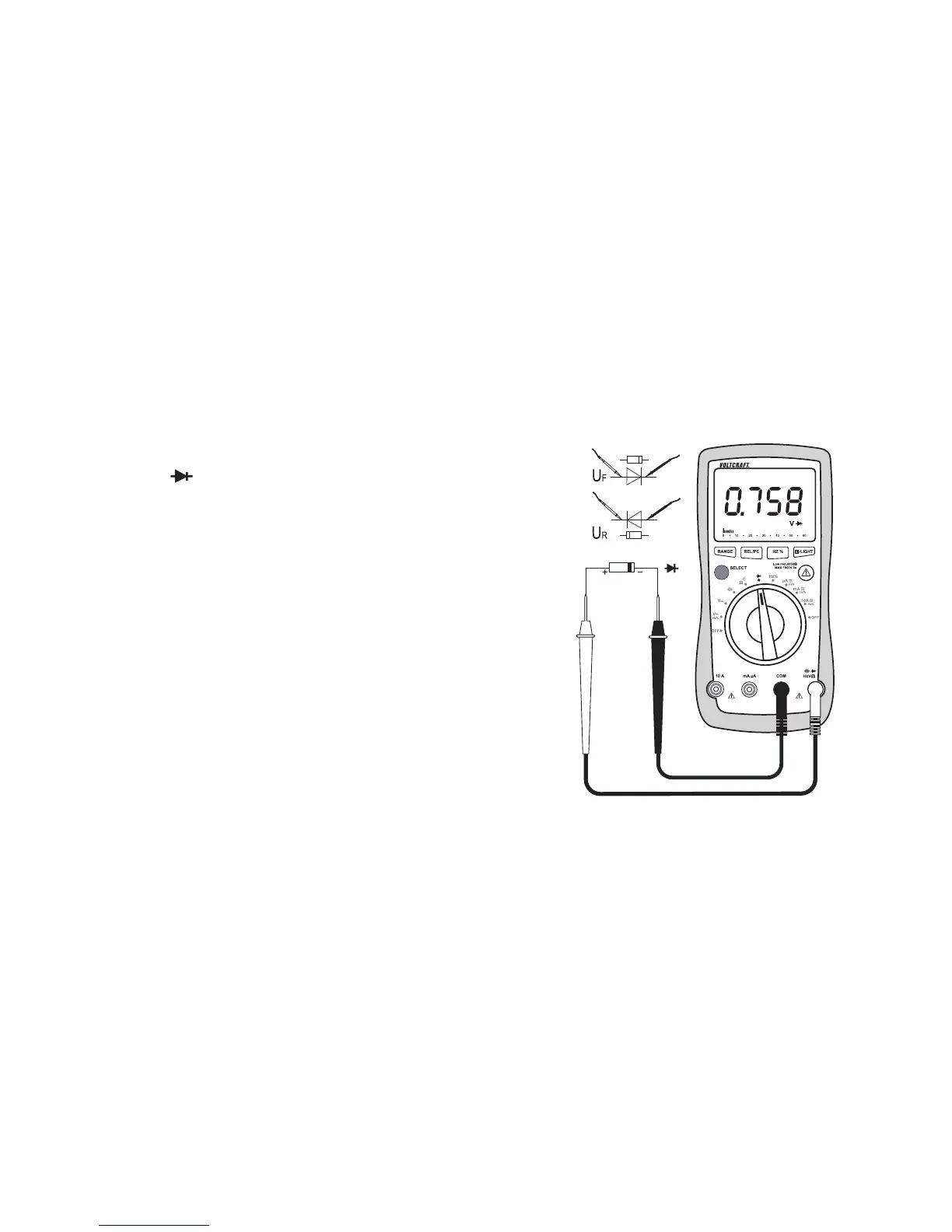

f) Diodentest
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.
- Schalten Sie das DMM ein und wählen den Messbereich
. Im Display erscheint das Diodensymbol.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem
Sie die beiden Messspitzen verbinden. Daraufhin muss
sich ein Wert von ca. 0,000 V einstellen.
- Verbinden Sie die beiden Messspitzen mit dem Messob-
jekt (Diode).
- Im Display wird die Durchlassspannung „UF“ in Volt (V)
angezeigt. Ist „.OL“ ersichtlich, so wird die Diode in Sperr-
richtung (UR) gemessen oder die Diode ist defekt (Unter-
brechung). Führen Sie zur Kontrolle eine gegenpolige
Messung durch.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
