17

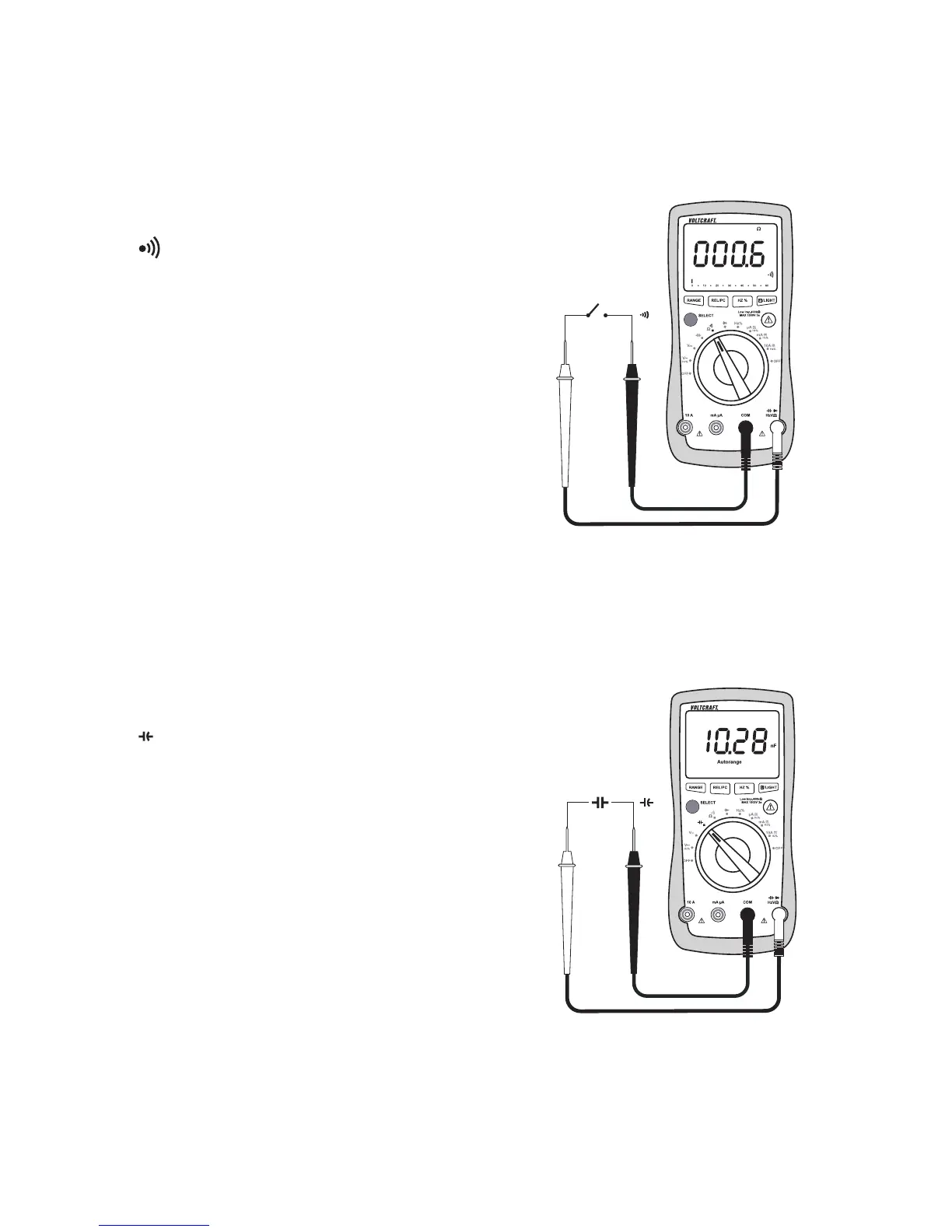

g) Durchgangsprüfung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.
- Schalten Sie das DMM ein und wählen den Messbereich
. Drücken Sie die Taste „SELECT“ um die Messfunk-
tion umzuschalten. Im Display erscheint das Symbol für
Durchgangsprüfung. Eine erneute Betätigung schaltet in
die erste Messfunktion usw.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Als Durchgang wird ein Messwert <30 Ohm erkannt und
es ertönt ein Piepton.
- Sobald „OL.“ (für Overload = Überlauf) im Display
erscheint, haben Sie den Messbereich überschritten bzw.
der Messkreis ist unterbrochen.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
h) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
- Schalten Sie das DMM ein und wählen den Messbereich
- Stecken Sie die rote Messleitung in die V-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- In der Anzeige erscheint die Einheit „nF“.
☞
Aufgrund des empfindlichen Messeingangs
kann es bei „offenen“ Messleitungen zu einer
Wertanzeige im Display kommen. Durch
Drücken der Taste „REL“ wird die Anzeige auf
„0“ gesetzt. Die Autorange-Funktion bleibt
aktiv.
- Verbinden Sie nun die beiden Messspitzen (rot = Plus-
pol/schwarz = Minuspol) mit dem Messobjekt (Kondensa-
tor). Im Display wird nach einer kurzen Zeit die Kapazität
angezeigt. Warten Sie, bis sich die Anzeige stabilisiert hat. Bei Kapazitäten >40 µF kann dies einige
Sekunden dauern.
- Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten.
- Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
