97
V

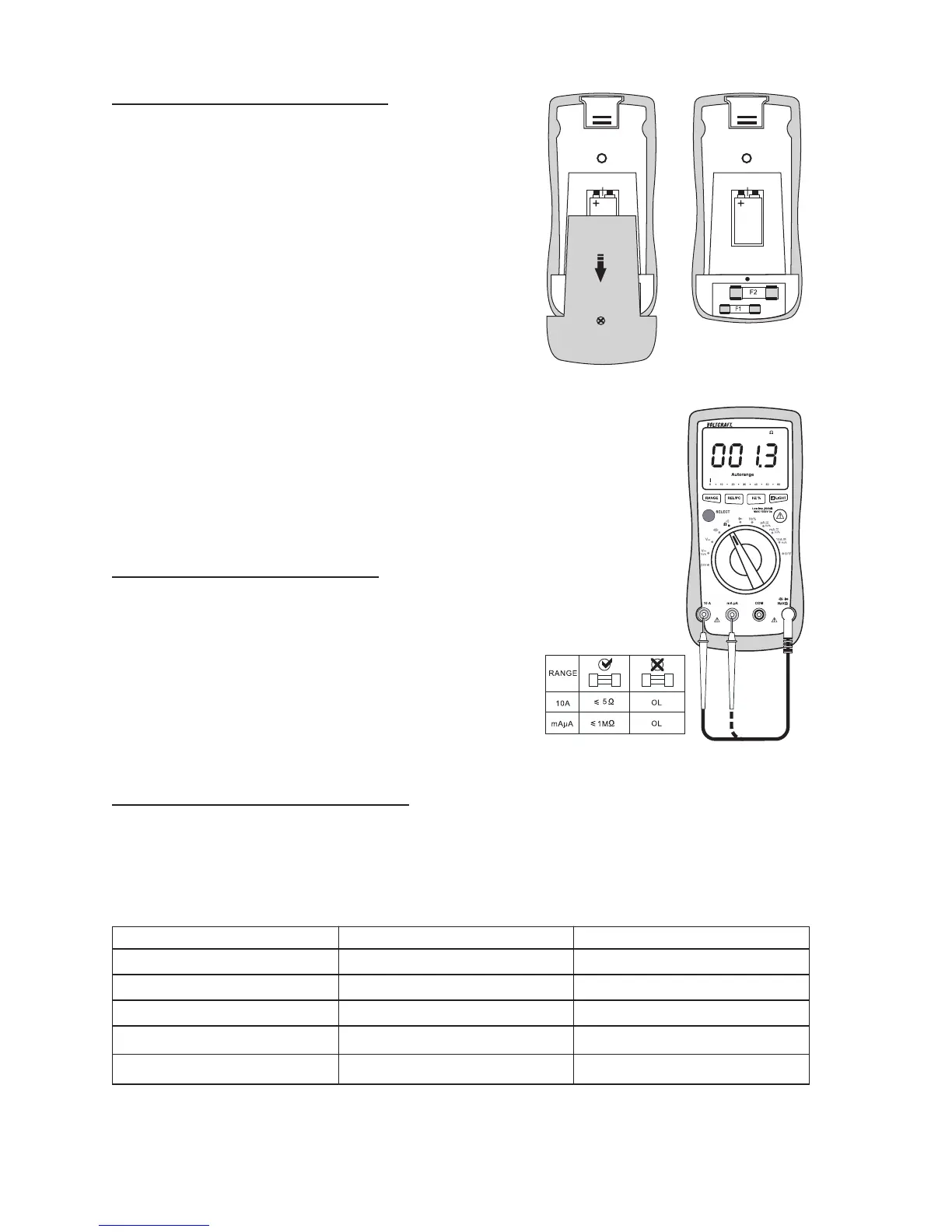

oor het openen gaat u als volgt te werk:
- Verwijder alle meetsnoeren van het apparaat en schakel
het uit.
- Maak de batterijschroeven (15) aan de achterkant los en
verwijder deze.
- Klap de standaard open. Trek het deksel van het batterij- en
zekeringsvak naar onder uit het meetapparaat.
- De zekeringen en het batterijvak zijn nu toegankelijk.
- Sluit de behuizing af in omgekeerde volgorde en schroef
het batterij- en zekeringsvak vast.
- Het meetapparaat is nu weer klaar voor gebruik.
Zekeringcontrole/zekeringvervanging
De stroommeetbereiken zijn beveiligd met hoogspannings-
zekeringen. Als er geen meting in dit bereik meer mogelijk is,
moet de zekering worden vervangen.
Door het meetapparaat is het mogelijk de zekeringen met
een gesloten behuizing te testen.
V
oor het testen gaat u als volgt te werk:
- Kies met de draaischakelaar het meetbereik “Ω”.
- Steek de meetkabel in de „VΩ“-bus.
- Maak met de meetstift contact met het te testen stroom-
meetbereik.
- Als er een meetwaarde wordt weergegeven, dan is de
zekering in orde. Blijft echter de “OL’ in het scherm staan,
dan is de corresponderende zekering defect en moet deze
vervangen worden.
V
oor het vervangen gaat u als volgt te werk:
- Ontkoppel de aangesloten meetsnoeren van het meetcircuit en van uw meetapparaat. Schakel het
meetapparaat uit.
- Sluit de behuizing zoals in hoofdstuk “Meetapparaat openen” beschreven.
- Vervang de defecte zekering door een nieuwe zekering van hetzelfde type en nominale stroomsterkte.
De zekeringen hebben de volgende waarden:
Zekering F1 F2
nominale gegevens F500mA H 1000V F10A H 1000V
Schakelvermogen 30 kA
Afmeting 6,3 x 32 mm 10 x 38 mm
Type ESKA MULTI Fuse ESKA MULTI Fuse 1038827
Bestelnummer 53 90 21 53 90 26
