15

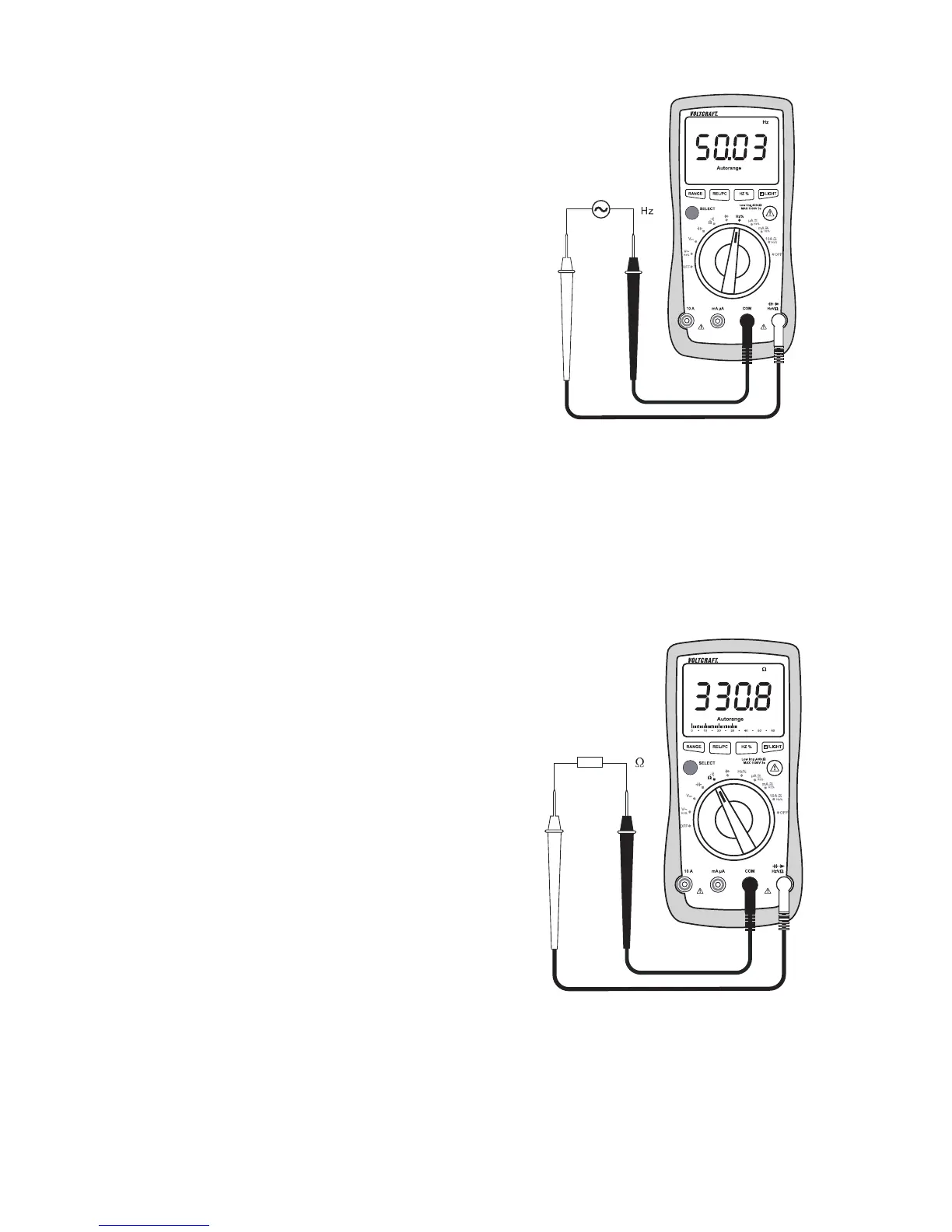

d) Frequenzmessung
Das DMM kann die Frequenz einer Signalspannung von
0,001 Hz - 10 MHz messen und anzeigen.
Zur Messung von Frequenzen gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„Hz“. Im Display erscheint „Hz“.
- Stecken Sie die rote Messleitung in die Hz-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Verbinden Sie die beiden Messspitzen mit dem Messob-
jekt (Signalgenerator, Schaltung usw.).
- Die Frequenz wird mit der entsprechenden Einheit im Dis-
play angezeigt.
- Entfernen Sie nach Messende die Messleitungen vom
Messobjekt und schalten Sie das DMM aus.
e) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und
Bauelemente sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Zur Widerstandsmessung gehen Sie wie folgt vor:
- Schalten Sie das DMM ein und wählen den Messbereich
„Ω“.
- Stecken Sie die rote Messleitung in die Ω-Messbuchse (7),
die schwarze Messleitung in die COM-Messbuchse (8).
- Überprüfen Sie die Messleitungen auf Durchgang, indem
Sie die beiden Messspitzen verbinden. Daraufhin muss
sich ein Widerstandswert von ca. 0 - 1,5 Ohm einstellen
(Eigenwiderstand der Messleitungen).
- Bei niederohmigen Messungen drücken Sie die Taste
„REL“ (10), um den Eigenwiderstand der Messleitungen
nicht in die folgende Widerstandsmessung einfließen zu
lassen. Im Display erscheint das Delta-Symbol und die
Anzeige zeigt 0 Ohm. Die automatische Bereichswahl
(Autorange) ist deaktiviert.
- Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt. Der Messwert wird, sofern das
Messobjekt nicht hochohmig oder unterbrochen ist, im Display angezeigt. Warten Sie, bis sich die
Anzeige stabilisiert hat. Bei Widerständen >1 MOhm kann dies einige Sekunden dauern.
