22

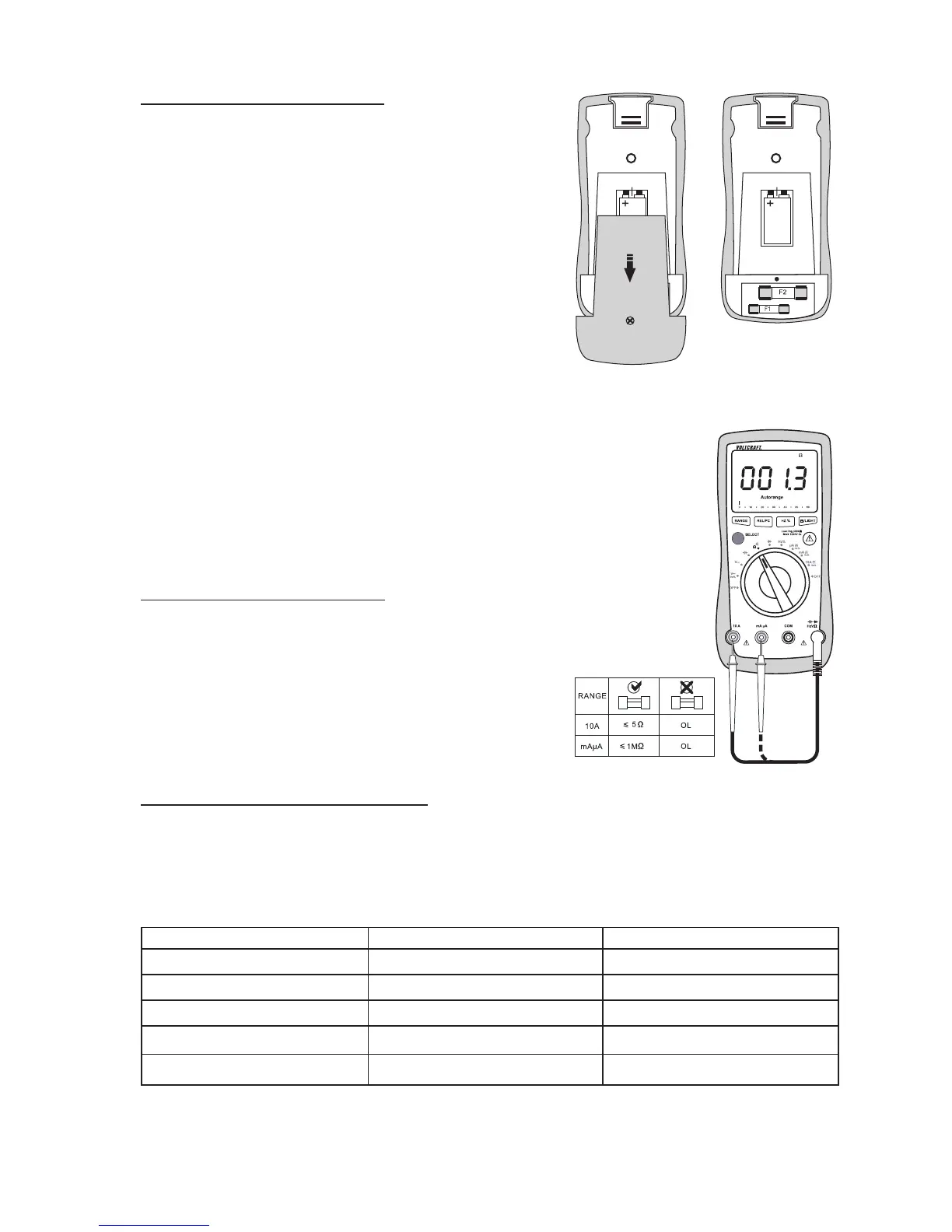

Zum Öf
fnen gehen Sie wie folgt vor:
- Entfernen Sie alle Messleitungen vom Messgerät und
schalten es aus.
- Lösen und entfernen Sie die rückseitige Batteriefach-
schraube (15).
- Klappen Sie den Aufstellbügel auf. Ziehen Sie den Batte-
rie- und Sicherungsfachdeckel nach unten vom Messgerät.
- Die Sicherungen und das Batteriefach sind jetzt zugänglich.
- Verschließen Sie das Gehäuse in umgekehrter Reihen-
folge und verschrauben Sie das Batterie- und Sicherungs-
fach.
- Das Messgerät ist wieder einsatzbereit.
Sicherungscheck/Sicherungswechsel
Die Strommessbereiche sind mit Hochleistungssicherungen
abgesichert. Ist keine Messung in diesem Bereich mehr
möglich, muss die Sicherung ausgewechselt werden.
Das Messgerät ermöglicht die Prüfung der Sicherungen bei
geschlossenem Gehäuse.
Zur Prüfung gehen Sie wie folgt vor:
- Wählen Sie am Drehschalter den Messbereich „Ω“
- Stecken Sie eine Messleitung in die Buchse „VΩ“.
- Kontaktieren Sie mit der Prüfspitze die zu prüfende
Strom-Messbuchse.
- Wird ein Messwert angezeigt, so ist die Sicherung ok. Bleibt
jedoch „OL“ in der Anzeige stehen, so ist die entsprechende
Sicherung defekt und muß ausgewechselt werden.
Zum
Auswechseln gehen Sie wie folgt vor:
- Trennen Sie die angeschlossenen Messleitungen vom Messkreis und von Ihrem Messgerät. Schalten
Sie das DMM aus.
- Öffnen Sie das Gehäuse wie im Kapitel „Messgerät öffnen“ beschrieben.
- Ersetzen Sie die defekte Sicherung gegen eine neue des selben Typs und Nennstromstärke. Die
Sicherungen haben folgende Werte:
Sicherung F1 F2
Nenndaten F500mA H 1000V F10A H 1000V
Schaltvermögen 30 kA
Abmessung 6,3 x 32 mm 10 x 38 mm
Typ ESKA MULTI Fuse ESKA MULTI Fuse 1038827
Bestellnummer 53 90 21 53 90 26
