67

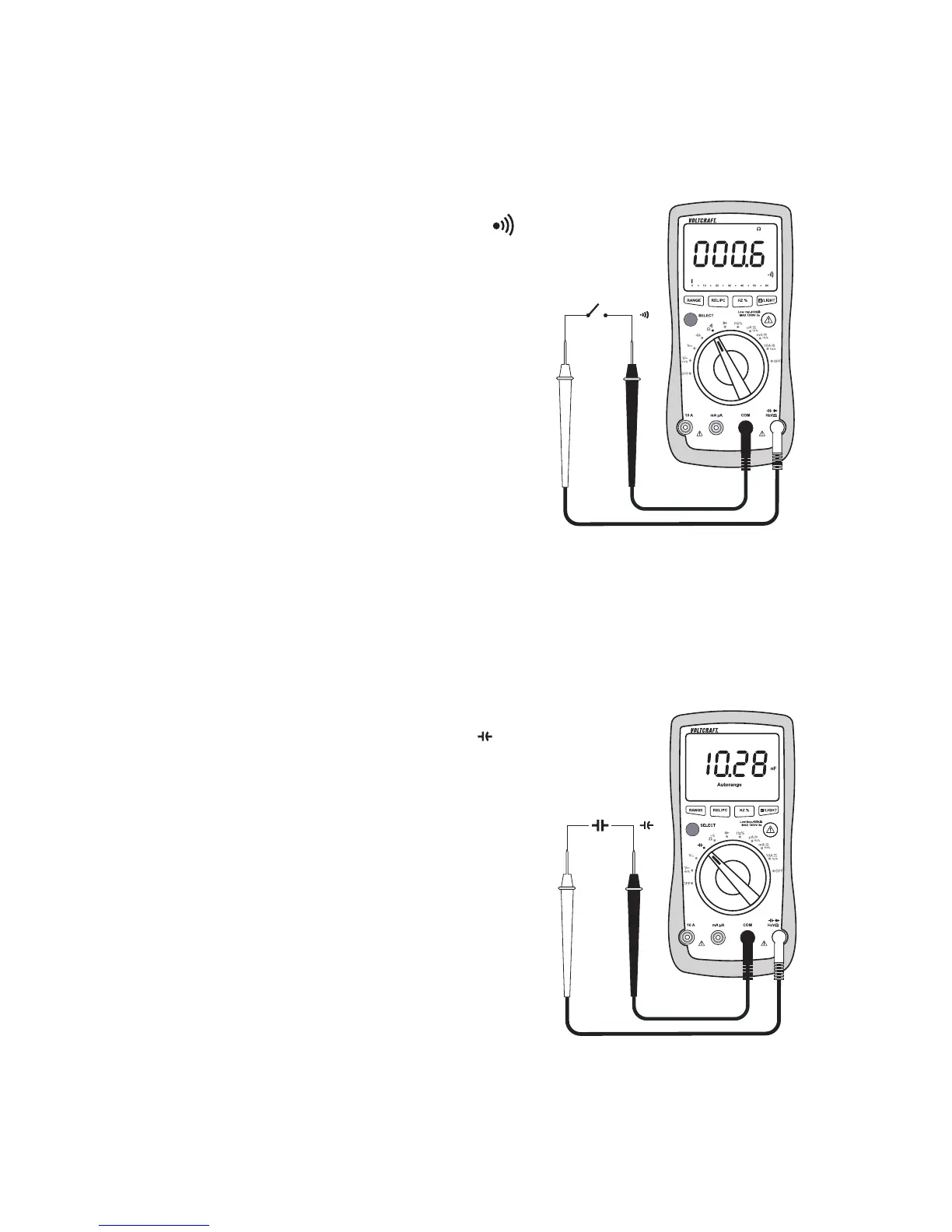

g) Contrôle de continuité
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesu-
rer et autres objets de mesure sont impérativement hors tension et déchargés.
- Allumez le DMM et sélectionnez la plage de mesure .
Pour commuter dans la fonction de mesure, appuyez sur
la touche « SELECT » (4). Le symbole du contrôle de
continuité s’affiche à l’écran. Une nouvelle pression sur la
touche permet d’accéder à la première fonction de
mesure, etc.
- Branchez le câble de mesure rouge dans la douille de
mesure Ω (7) et le câble de mesure noir dans la douille de
mesure COM (8).
- Une valeur de mesure inférieure à 30 ohms est détectée
comme valeur de continuité, un bip sonore retentit.
- Dès que « OL » (pour overload = dépassement) apparaît
à l’écran, ceci indique que vous avez dépassé la plage de
mesure ou que le circuit de mesure est interrompu.
- La mesure effectuée, retirez les pointes de mesure de l’objet à mesurer et éteignez le DMM.
h) Mesure de la capacité
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesu-
rer et autres objets de mesure sont impérativement hors tension et déchargés.
Respectez impérativement la polarité des condensateurs électrolytiques.
- Allumez le DMM et choisissez la plage de mesure
- Branchez le câble de mesure rouge dans la douille de
mesure V (7) et le câble de mesure noir dans la douille
COM (8).
- L’unité « nF » apparaît à l’écran.
☞
Lorsque les câbles de mesure ne sont
pas protégés, il peut arriver qu’une
valeur s’affiche à l’écran en raison de la
sensibilité de l’entrée de mesure. L’af-
fichage se met à « 0 » en appuyant sur
la touche « REL ». La fonction Auto-
range reste activée.
- Reliez maintenant les deux pointes de mesure (rouge =
pôle positif/noir = pôle négatif) à l’objet à mesurer (con-
densateur). A l’écran, la capacité s’affiche rapidement. Attendez que la valeur affichée se soit stabi-
lisée. Pour les capacités > 40 µF, cela peut durer quelques minutes.
