- L’affichage de « OL » (pour overload = dépassement) à l’écran indique que vous avez dépassé la
plage de mesure ou que le circuit de mesure est interrompu. Une nouvelle pression de la touche
« REL » désactive la fonction Relativ et active la fonction Autorange.
- La mesure effectuée, retirez les pointes de mesure de l’objet à mesurer et éteignez le DMM.
☞
Lorsque vous effectuez une mesure des résistances, veillez à ce que les points de
mesure que vous touchez avec les pointes soient exempts de saleté, de graisse, de ver-
nis de soudure ou équivalents. Ce genre de circonstances peut fausser le résultat de la
mesure.
f) Test des diodes
Assurez-vous que tous les éléments du circuit, tous les circuits, composants à mesu-
rer et autres objets de mesure sont impérativement hors tension et déchargés.
- Allumez le DMM et sélectionnez la plage de mesure .
Le symbole des diodes s’affiche à l’écran.

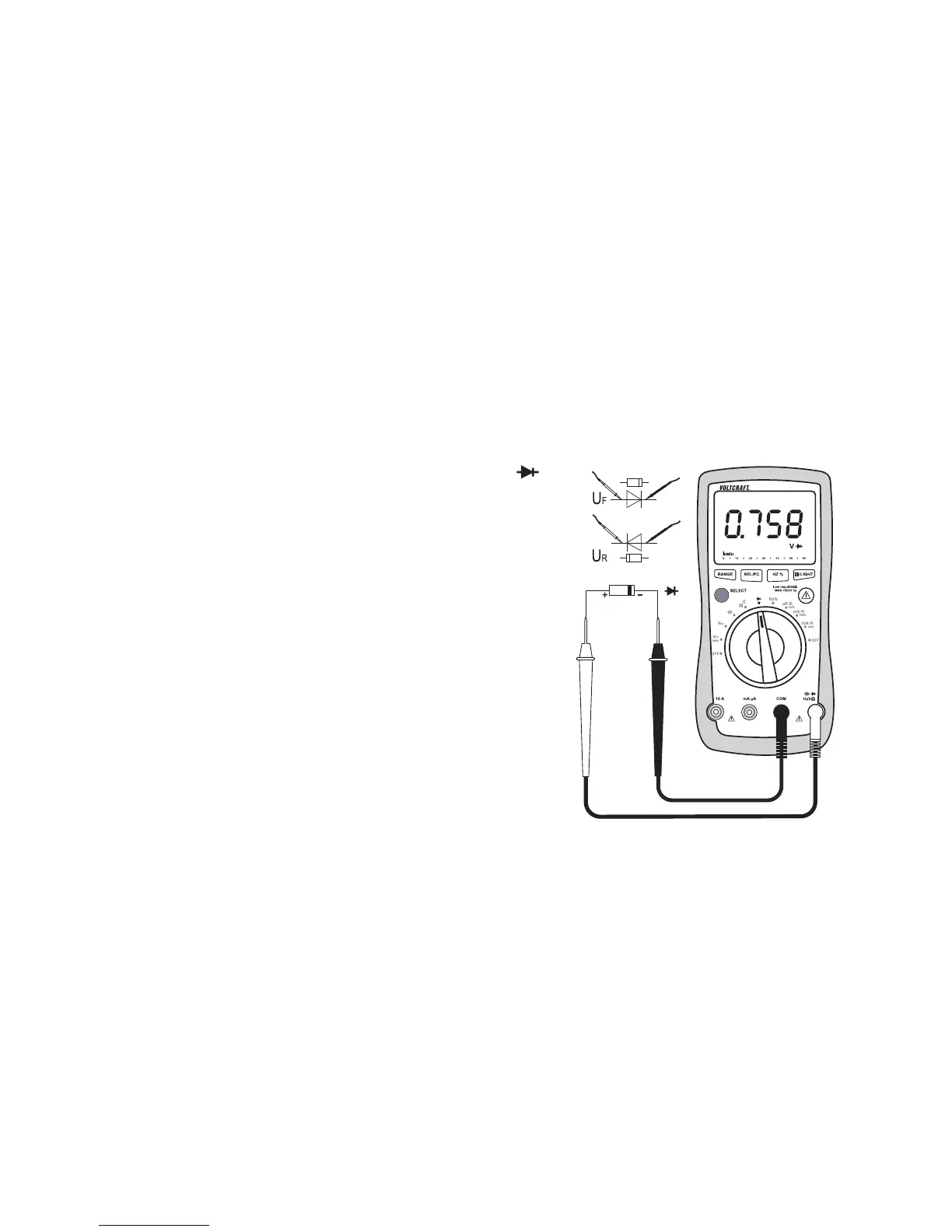

- Branchez le câble de mesure rouge dans la douille de
mesure Ω (7) et le câble de mesure noir dans la douille de
mesure COM (8).
- Assurez-vous de la continuité des câbles de mesure en
reliant les deux pointes de mesure. Une valeur d’env.
0,000 V devrait alors s’afficher.
- Reliez les deux pointes de mesure à l’objet à mesurer
(diode).
- La tension de conduction « UF » s’affiche à l’écran en
volts (V). Si « OL » est visible, la diode est soit mesurée
en direction inverse (UR) soit défectueuse (interruption).
Effectuez en guise de contrôle une mesure contraire.
- La mesure effectuée, retirez les pointes de mesure de
l’objet à mesurer et éteignez le DMM.
