63
a) Mise sous tension du multimètre
Le multimètre est allumé et éteint avec le commutateur rotatif. Tournez le commutateur rotatif (4) dans la
position de mesure correspondante. Pour l’éteindre, mettez le commutateur rotatif en position « OFF ».
Elle se trouve des deux côtés de la zone de rotation. Eteignez toujours l’appareil de mesure en cas d’inuti-
lisation.
Avant de travailler avec l’appareil de mesure, vous devez d’abord insérer la pile fournie.
La mise en place et le remplacement de la pile sont décrits au chapitre « Nettoyage et
entretien ».
b) Mesure de la tension « V »

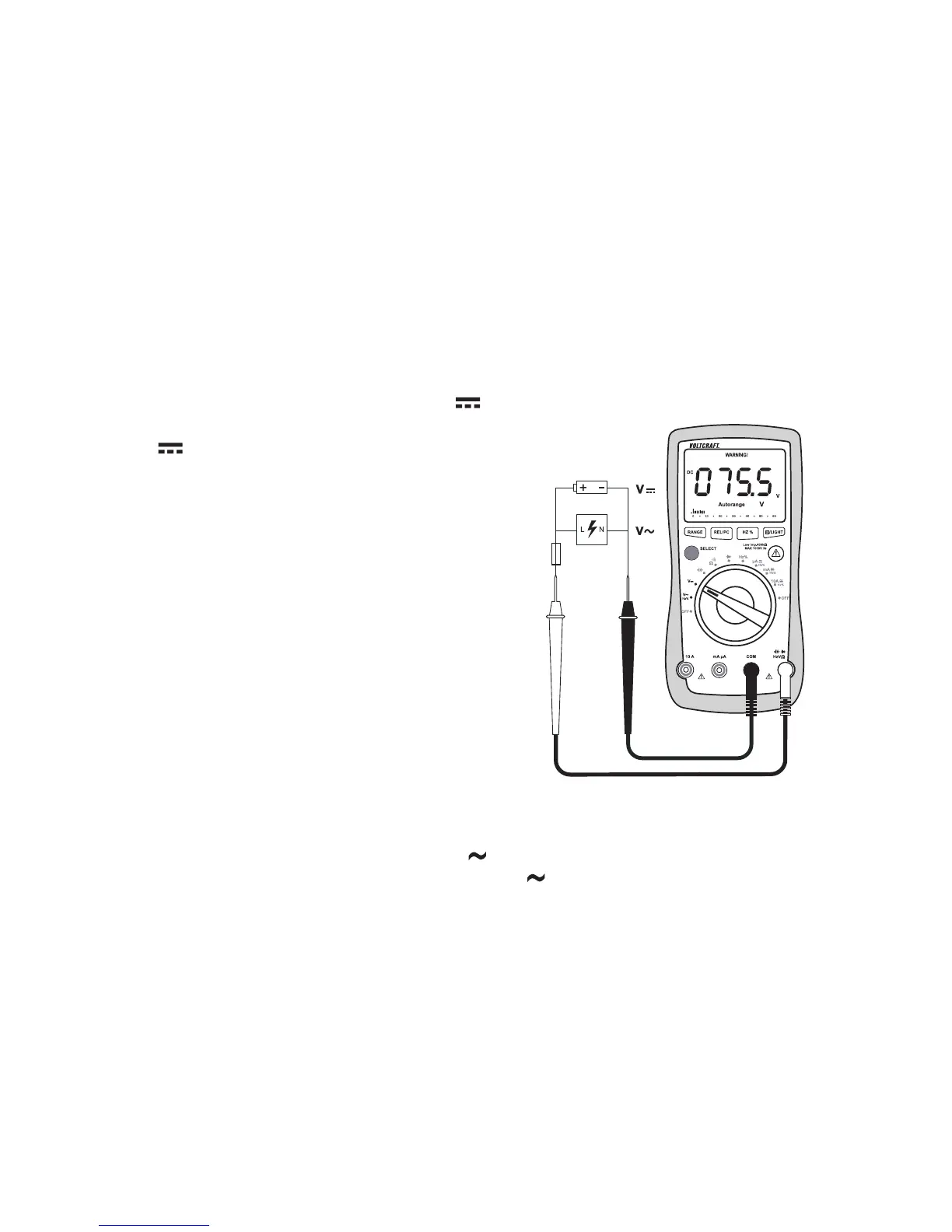

Pour mesurer les tensions continues « CC » (V ), procédez comme suit :
- Allumez le DMM et choisissez la plage de mesure
«V ».
- Branchez le câble de mesure rouge dans la douille de
mesure V (7) et le câble de mesure noir dans la douille de
mesure COM (8).
- Raccordez à présent les deux pointes de mesure avec
l’objet à mesurer (pile, circuit, etc.). La pointe de mesure
rouge identifie le pôle positif et la pointe de mesure noire
le pôle négatif.
- La polarité respective de la valeur mesurée s’affiche avec
la mesure momentanée à l’écran.
☞
Dès qu’un signe négatif « - » précède la
valeur mesurée de la tension continue, la
tension mesurée est négative (ou les
câbles de mesure sont inversés).
La plage de tension « VCC/CA » présente
une résistance d’entrée >10 MOhms.
- La mesure effectuée, retirez les pointes de mesure de l’objet à mesurer et éteignez le DMM.
Pour mesurer les tensions alternatives « CA » (V ), procédez comme suit :
- Allumez le DMM et sélectionnez la plage de mesure « V ». Pour commuter dans la plage CA,
appuyez sur la touche « SELECT» (3) du VC850. L’écran affiche « CA ».
- Branchez le câble de mesure rouge dans la douille de mesure V (7) et le câble noir dans la douille de
mesure COM (8).
- Raccordez à présent les deux pointes de mesure avec l’objet à mesurer (générateur, circuit, etc.).
- La valeur mesurée est indiquée à l’écran.
- La mesure effectuée, retirez les pointes de mesure de l’objet à mesurer et éteignez le DMM.
