16 Manual de instrucciones Voltwerk VS 3, 4, 5
3 Descripción técnica
ESPAÑOL
DO_BA_2008_121LB_3ESP_BVo 22.2.10

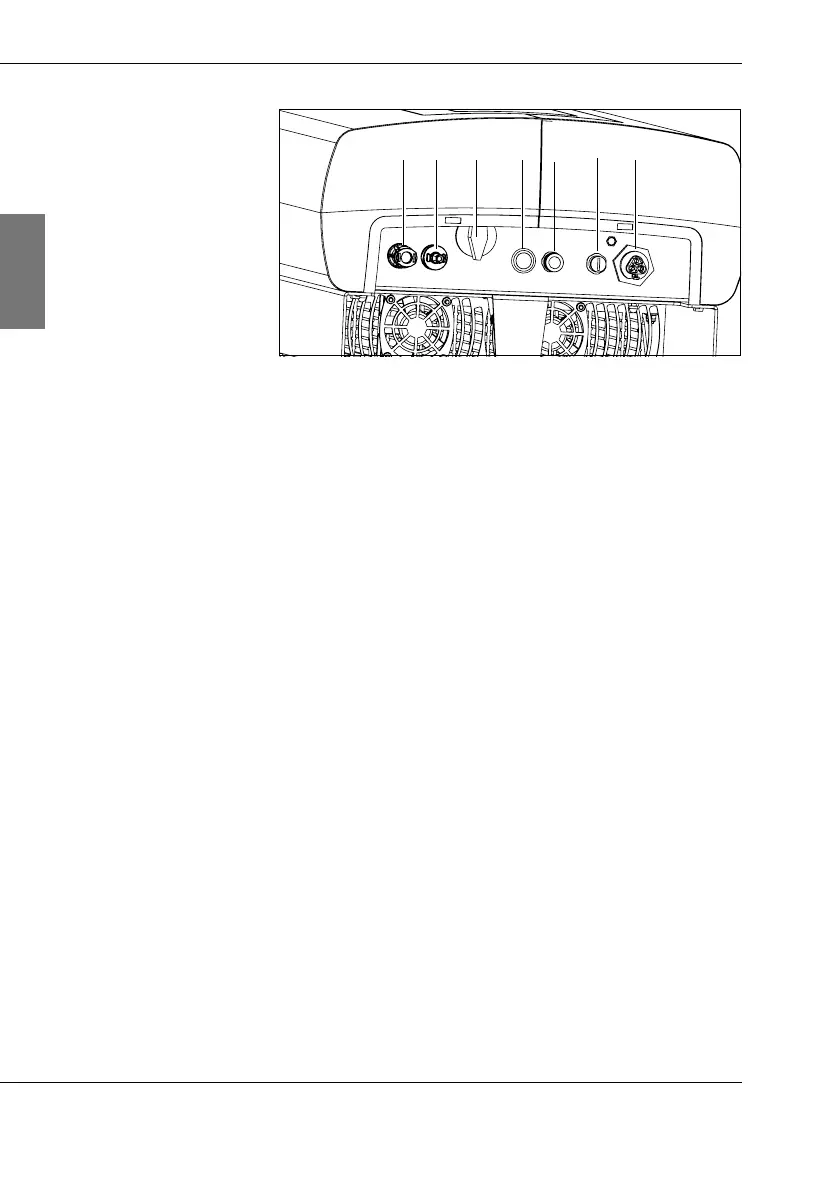

3.1: Conexiones, interruptor de desconexión de carga de
CC y palpador
(1) CC+
Conexión del generador solar
(2) CC–
Conexión del generador solar
(3) Interruptor de desconexión de carga de CC
Posición del interruptor 0: El elemento de carga del
inversor string no tiene corriente.
Posición del interruptor 1: El elemento de carga del
inversor string está conectado.
(4) Palpador
Encienda la iluminación de pantalla y el manejo del
menú de pantalla
(5) CAN In
Conexión del inversor anterior a una instalación
fotovoltaica, Unidad de monitorización o herramienta
de parametrización StringInverter Setup
(6) CAN Out
Conexión del siguiente inversor a una instalación
fotovoltaica o resistencia terminal. Si la Unidad de
monitorización o StringInverter Setup están
conectadas, el bus CAN debe conectarse a una
resistencia terminal.
(7) CA Out
Conexión a la red
(1) (2) (3)
(4)
(5)
(7)
(6)
