5.4 Σύνδεση CAN
Εάν επιτηρείτε τη φωτοβολταϊκή εγκατάσταση με το
Σύστημα επιτήρησης Voltwerk, ττε συνδέστε τους
μετατροπείς στοιχειοσειρών της σειράς Σειρά Voltwerk
VS μέσω ενς διαύλου CAN-Bus μεταξύ τους.

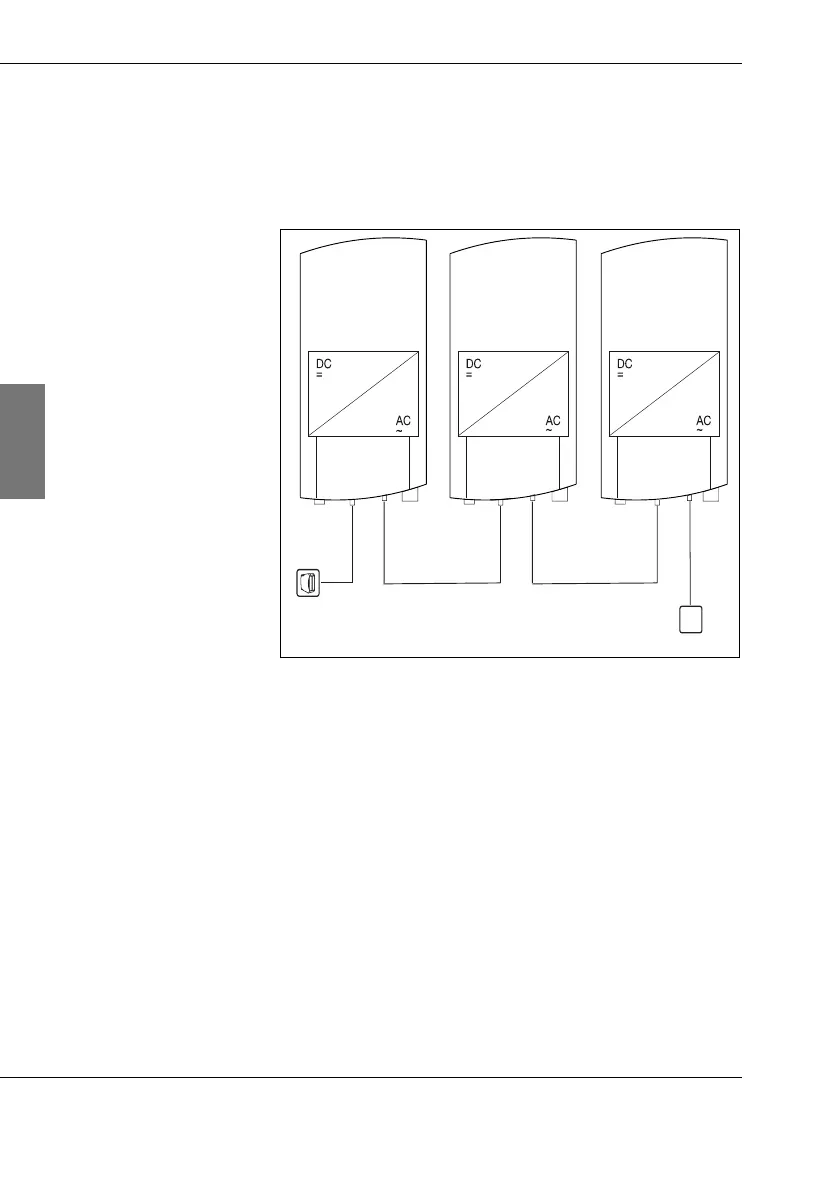

5.4: Σύνδεση περισστερων μετατροπέων
στοιχειοσειρών μέσω διαύλου CAN
(1) CAN In
Σύνδεση προηγούμενων μετατροπέων σε μία
φωτοβολταϊκή εγκατάσταση, μονάδα επιτήρησης
Voltwerk ή εργαλείο παραμετροποίησης
StringInverter Setup
(2) CAN Out
Σύνδεση επμενων μετατροπέων σε μία
φωτοβολταϊκή εγκατάσταση ή τελική αντίσταση.
$ταν είναι συνδεμένη η Μονάδα επιτήρησης
Voltwerk ή το StringInverter Setup, πρέπει να
κλείσει το CAN-Bus με μία τελική αντίσταση.
R
(1) (2)
(1) (2)
(1) (2)
(3)
(4)
