3 Descrizione tecnica
ITALIANO
DO_BA_2008_121LB_3ITA_BVo 22.2.10
3.4 Indicatori LED
Ogni apparecchio dispone di quattro indicatori LED. Essi
possono accendersi in modo fisso, intermittente o emettere
lampi.
2
Per le informazioni sui diversi codici di lampeggio
degli indicatori LED vedi capitolo 6.2, pagina 41 e
capitolo 8.1, pagina 56.
3.5 Connettori e tasto
Tutti i connettori di ogni inverter di stringa sono protetti
contro contatti accidentali e accessibili dall'esterno.
| L'apparecchio non va aperto.
| Al momento della fornitura, tutti i connettori sono muniti di
tappi.
| Lasciare chiusi tutti i connettori inutilizzati. In caso
contrario l'inverter di stringa non soddisfa la classe di
protezione IP 65.
2) Lampeggio: il LED lampeggia uniformemente (250 ms on e 250 ms
off).
Lampi: il LED si accende brevemente (80 ms) e si spegne per un
intervallo maggiore (1920 ms).

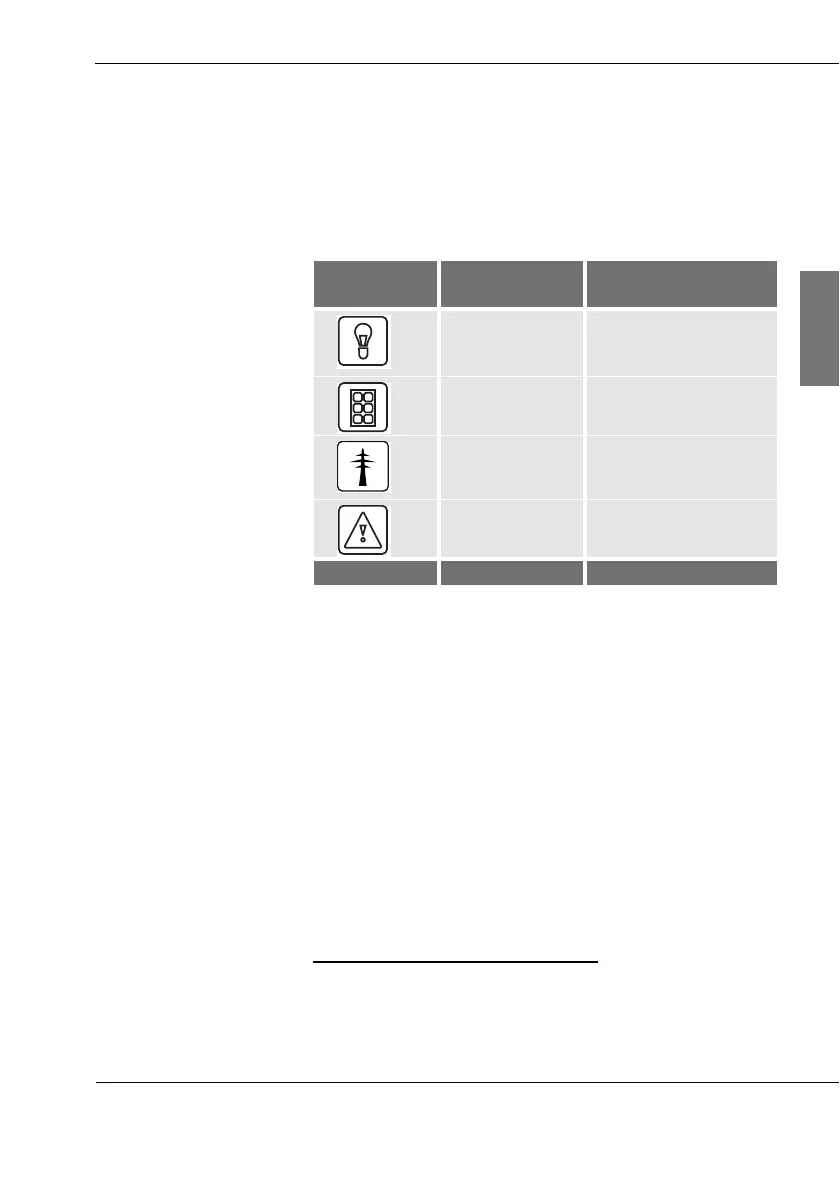

Simbolo LED Denominazione Significato degli indi-
catori LED accesi
Ready L'apparecchio è in fun-
zione
Solar Generator La tensione del genera-
tore solare è presente
Grid I presupposti per l'im-
missione in rete sono
soddisfatti
Fault Anomalia
