VOLTWERK VS 3 - Conexión del Cable del Generador Solar

34 Manual de instrucciones Voltwerk VS 3, 4, 5
5 Instalación
ESPAÑOL
DO_BA_2008_121LB_3ESP_BVo 22.2.10
5.3 Conexión del cable del generador solar
Requisitos
| Compruebe la polaridad del cable del generador solar.
| Compruebe la tensión del cable del generador solar.
| Cable del generador solar:
| Sección del cable 1,5–10 mm
2
Conectores hembra para 4 mm
2
incluidos en el volumen
de suministro.
| Diámetro del cable de 5 a 8 mm
|Cable estañado
Herramientas necesarias
| Tenazas básicas con mandíbula de ondular. Para ello, tenga
en cuenta:
| Utilice únicamente mandíbulas de ondular D de la
empresa Wieland (n.º de artículo 05. 502. 2300. 0).
| Daños materiales por mandíbula ondulada incorrecta!
| Llave de boca (de 13, 20)

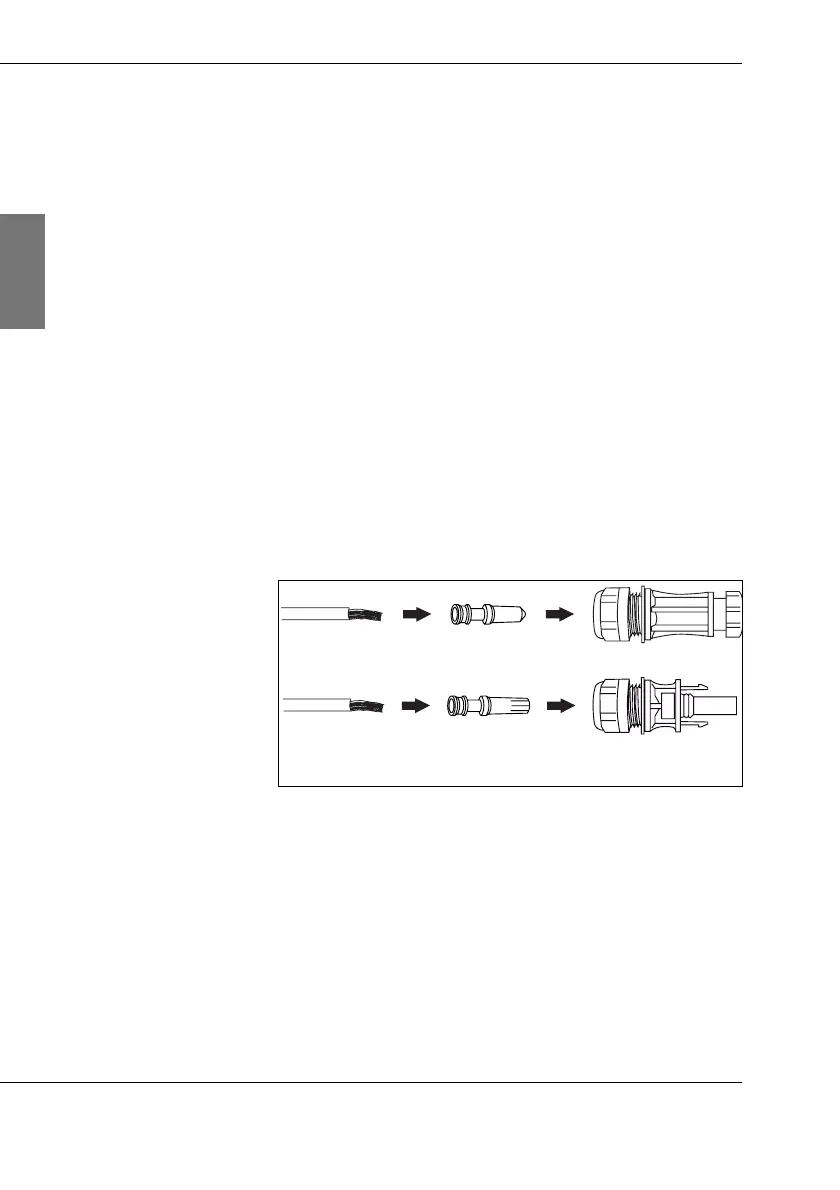

5.2: Cables con conector de acoplamiento y manguito de
acoplamiento
(1) Cable sin aislamiento, sin ondular
(2) Casquillo de contacto
(3) Conector de acoplamiento
(4) Manguito de acoplamiento
(–) (1) (2)
(–) (3)
(+) (1)
(2) (+) (4)
