VOLTWERK VS 3 - Conexiones y Botónes; Indicadores LED

Voltwerk VS 3, 4, 5 Manual de instrucciones 15
3 Descripción técnica
ESPAÑOL
DO_BA_2008_121LB_3ESP_BVo 22.2.10
3.4 Indicadores LED
Cada aparato cuenta con cuatro indicadores LED. Estos
indicadores pueden encenderse, parpadear o emitir flashes.
2
Más información sobre los distintos códigos de los
indicadores LED en el capítulo 6.2, página 41 y el
capítulo 8.1, página 56.
3.5 Conexiones y botónes
Todas las conexiones de cada inversor string son accesibles
desde el exterior y a prueba de contactos.
| El aparato no debe abrirse.
| Al entregarse el aparato, todas las conexiones están
cubiertas con tapones obturadores.
| Deben dejarse cerradas todas las conexiones que no sean
necesarias. De lo contrario, el inversor string no satisface
los requisitos del tipo de protección IP 65.
2) Intermitente: el LED parpadea de forma homogénea (250 ms
encendido y 250 ms apagado). Relampagueo: el LED se enciende
brevemente (80 ms) y permanece apagado durante más tiempo
(1920 ms).

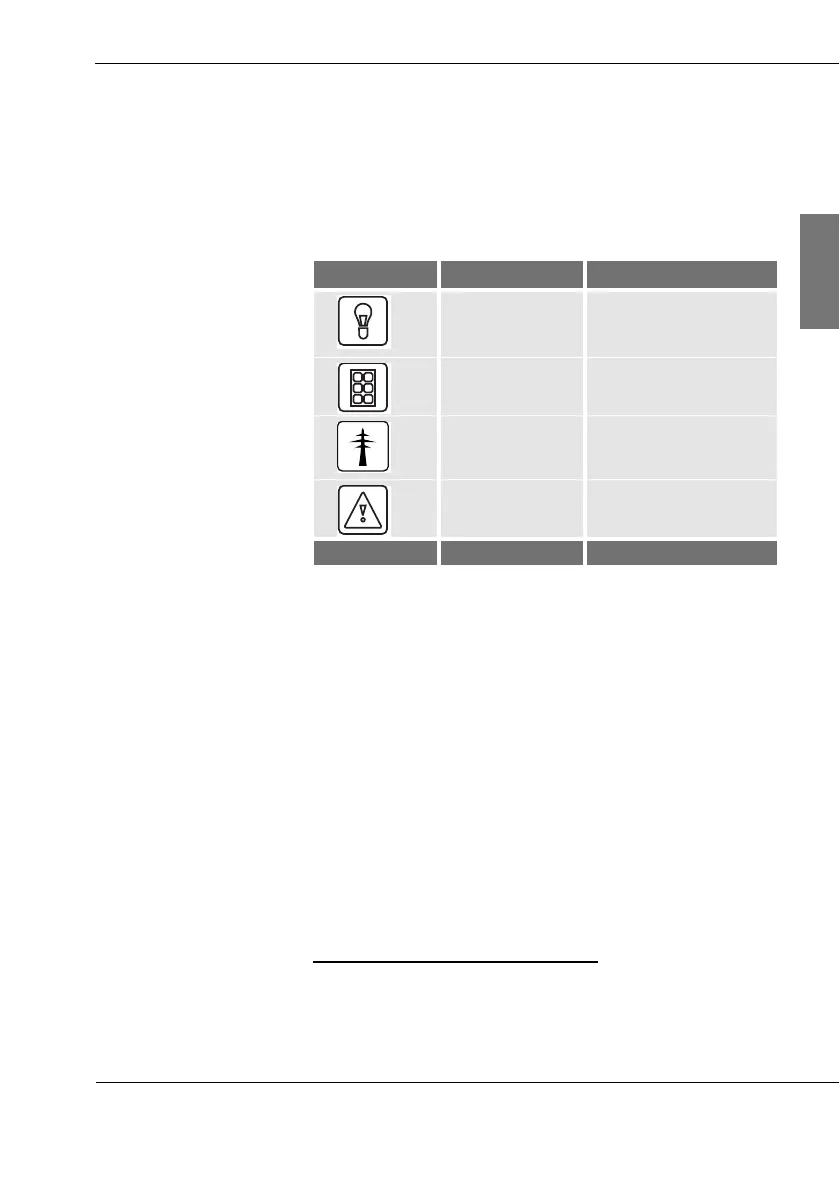

Símbolo LED Denominación Significado
Ready El aparato está en
funcionamiento
Solar Generator Hay tensión en el
generador solar
Grid Se cumplen los
requisitos de la
alimentación de red
Fault Avería
