VOLTWERK VS 3 - Raccordement du Câble du Générateur Solaire

34 Manuel de service Voltwerk VS 3, 4, 5
5 Installation
FRANÇAIS
DO_BA_2008_121LB_3FRA_BVo 22.2.10
5.3 Raccordement du câble du générateur solaire
Conditions préalables
| Vérification de la polarité du câble du générateur solaire.
| Vérification de la tension du câble du générateur solaire.
|Câble du générateur solaire :
| Section du câble 1,5–10 mm
2
Gaine de contact pour 4 mm
2
, contenue dans le pack
de livraison.
| Diamètre du câble 5 à 8 mm
| Câble étamé
| Interrupteur-sectionneur c.c. en position 0.

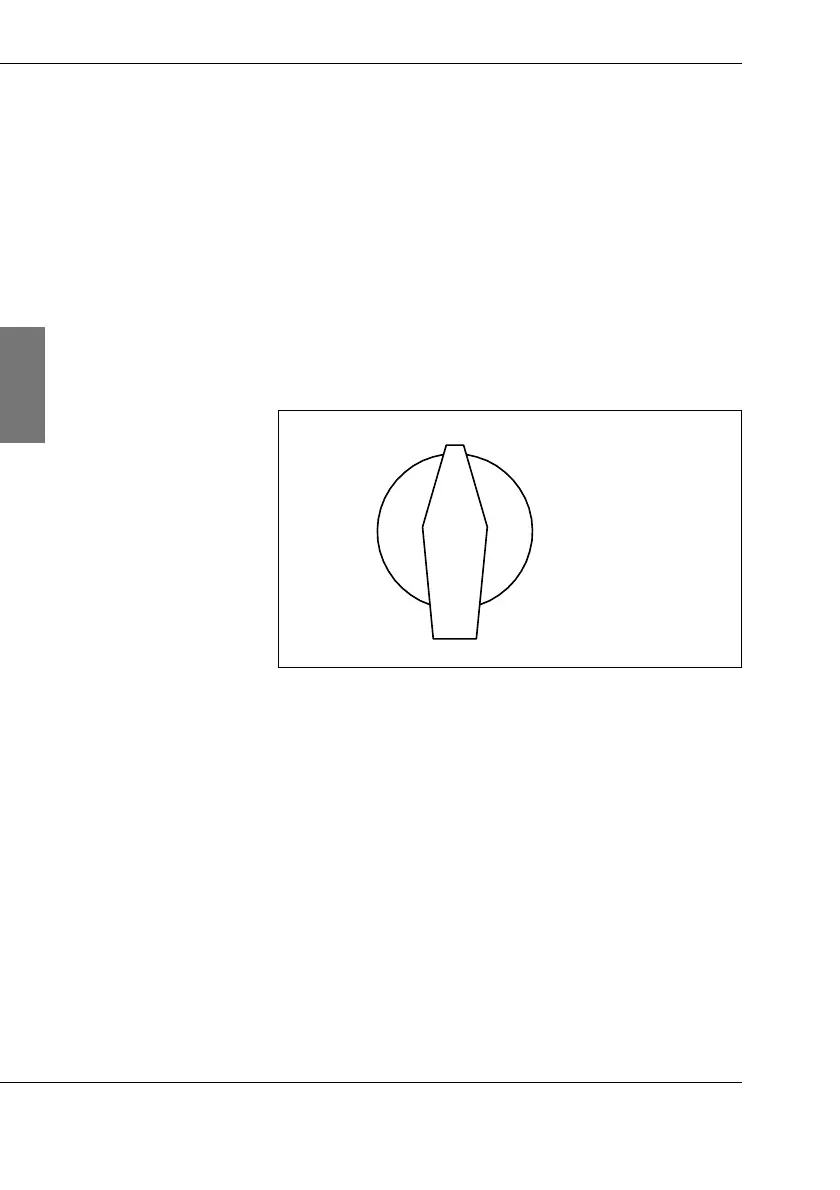

5.2: Interrupteur en position 0 :
| Interrupteur en position 0 : Le module de puissance de
l'onduleur string est hors tension.
Outillage nécessaire
| Pince avec mors de sertissage correspondant.Noter :
| Utiliser exclusivement le sertissage D de la société
Wieland (numéro d'article 05. 502. 2300. 0).
| Dommages matériels dus à un mauvais sertissage.
| Clé à fourche (13, 20)
0
1
0
1
