5.3 Solargeneratorleitung anschließen
Voraussetzungen
| Netzleitung angeschlossen.
| Polarität der Solargeneratorleitung geprüft.
| Spannung der Solargeneratorleitung geprüft.
| Solargeneratorleitung:
| Leitungsquerschnitt 1,5–10 mm
2
Kontakthülsen für 4 mm
2
im Lieferumfang enthalten.
| Leitungsdurchmesser 5 bis 8 mm
| Verzinnte Leitung
| Schalterstellung des DC-Lasttrennschalters auf 0.

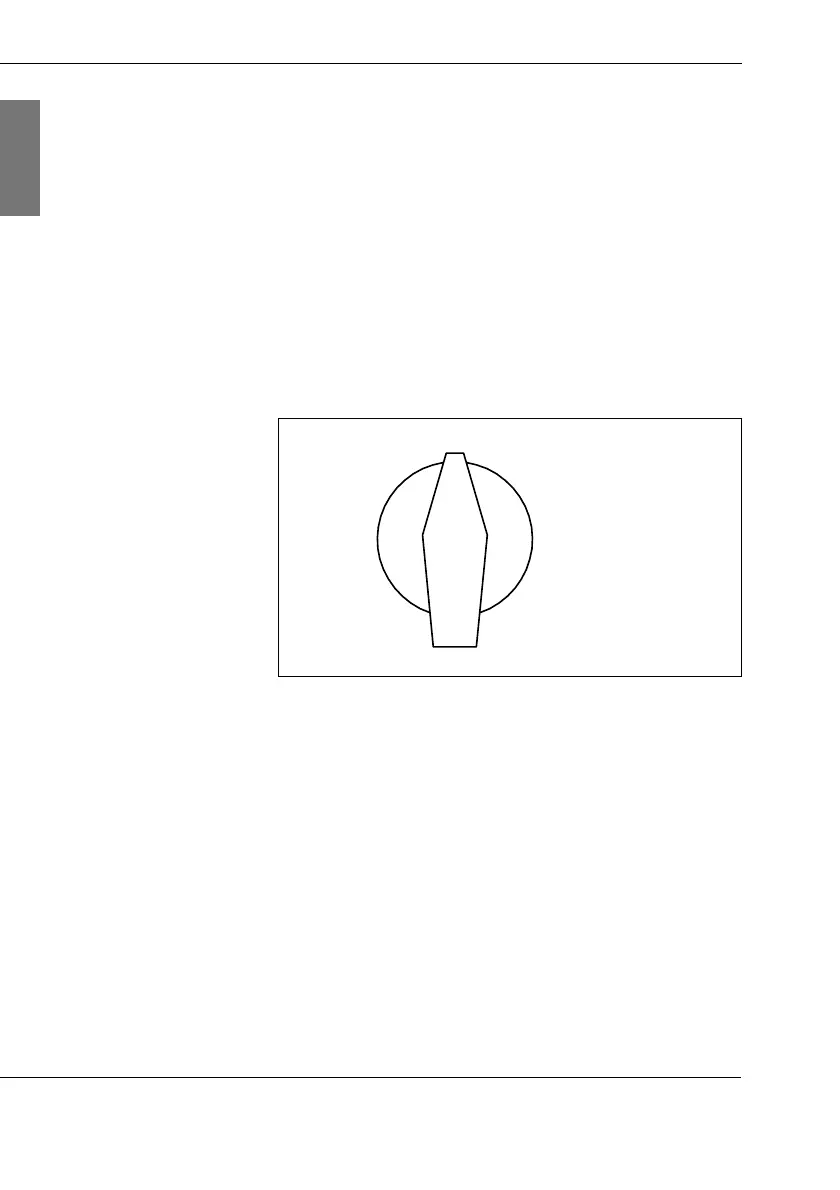

5.2: Schalterstellung 0
| Schalterstellung 0: Lastteil des Stringwechselrichters
ist stromlos.
Benötigtes Werkzeug
| Grundzange mit entsprechender Crimpbacke. Dabei
beachten:
| Ausschließlich Crimpbacke D der Firma Wieland
(Artikelnummer 05. 502. 2300. 0) verwenden.
| Sachschaden durch falsche Crimpbacken!
| Maulschlüssel (13er, 20er)
