5.4 Conexión CAN
Si controla la instalación fotovoltaica con el Sistema de
monitorización, conecte los inversores string Voltwerk VS
serie entre sí con un bus CAN.

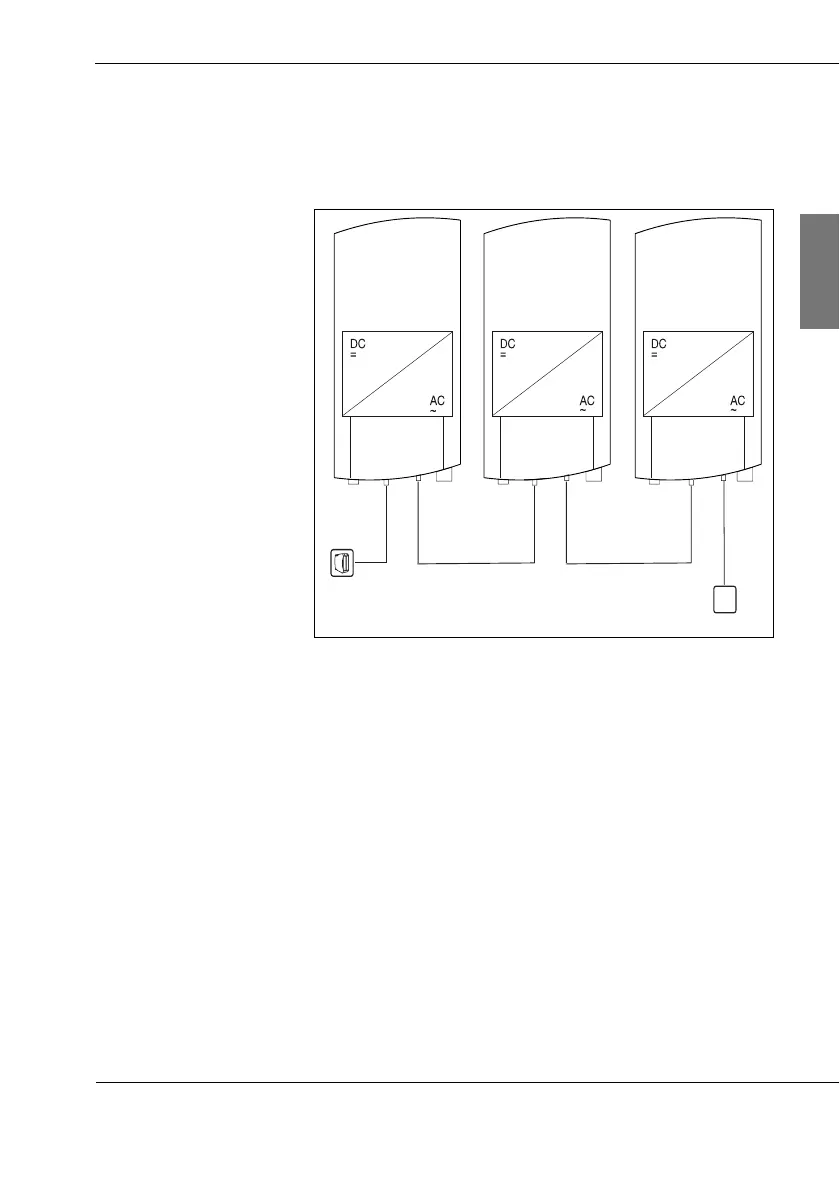

5.3: Conexión CAN de varios inversores string
(1) CAN In
Conexión del inversor anterior a una instalación
fotovoltaica, Unidad de monitorización o herramienta
de parametrización StringInverter Setup
(2) CAN Out
Conexión del siguiente inversor a una instalación
fotovoltaica o resistencia terminal. Si la Unidad de
monitorización o StringInverter Setup están
conectadas, el bus CAN debe conectarse a una
resistencia terminal.
(3) Resistencia terminal
Una resistencia terminal pertenece al volumen de
suministro del sistema de monitorización Voltwerk y del
StringInverter Setup. También la puede pedir por
separado al fabricante.
(4) Unidad de monitorización
R
(1) (2)
(1) (2)
(1) (2)
(3)
(4)
