5.4 Collegamento CAN
Se si sorveglia l'impianto FV con il Sistema di sorveglianza,
collegare allora tra loro gli inverter di stringa della Serie
Voltwerk VS tramite un bus CAN.

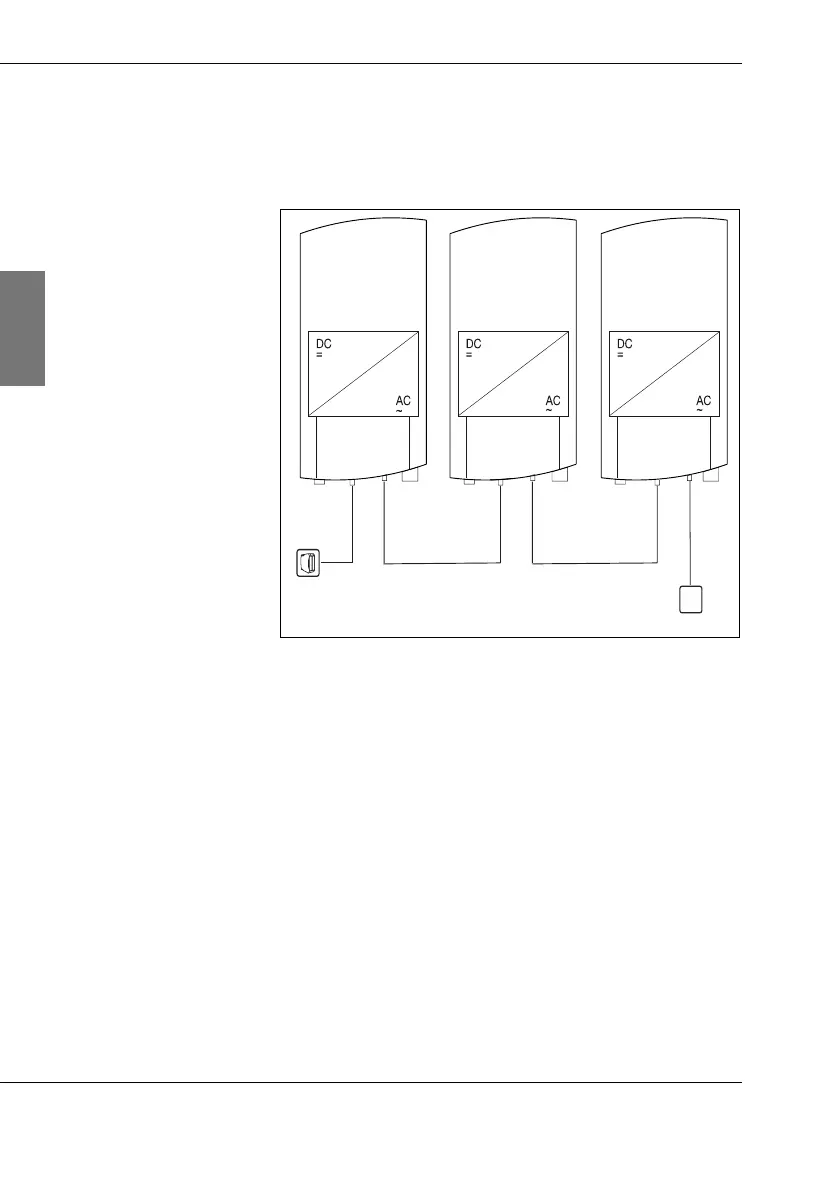

5.4: Collegamento CAN di più inverter di stringa
(1) CAN In
Collegamento di inverter precedenti in un impianto FV,
unità di sorveglianza o tool di parametrazione Setup
StringInverter
(2) CAN Out
Collegamento di inverter successivi in un impianto FV o
resistenza terminale Se è collegato il unità di
sorveglianza o il Setup StringInverter, il bus CAN deve
essere chiuso tramite una resistenza terminale.
(3) Resistenza terminale
Tra le parti accluse al sistema di sorveglianza Voltwerk
e al Setup StringInverter si trova una resistenza
terminale. Altre possono essere ordinate presso il
produttore.
(4) unità di sorveglianza
R
(1) (2)
(1) (2)
(1) (2)
(3)
(4)
