Voltwerk VS 3, 4, 5 Manuale di servizio 39
5 Installazione
ITALIANO
DO_BA_2008_121LB_3ITA_BVo 22.2.10
Conduttore CAN
Per il collegamento si necessita un conduttore CAN a 5 poli
con una presa a 5 poli M12 da una estremità e uno spinotto a
5 poli M12 dall'altra.
Danni dovuti a un collegamento errato!
Una configurazione errata dei singoli fili può limitare il
funzionamento dell'inverter o danneggiarlo.
| Controllare la corretta correlazione dei fili rispetto alle
prese conformemente allo schema di collegamento.

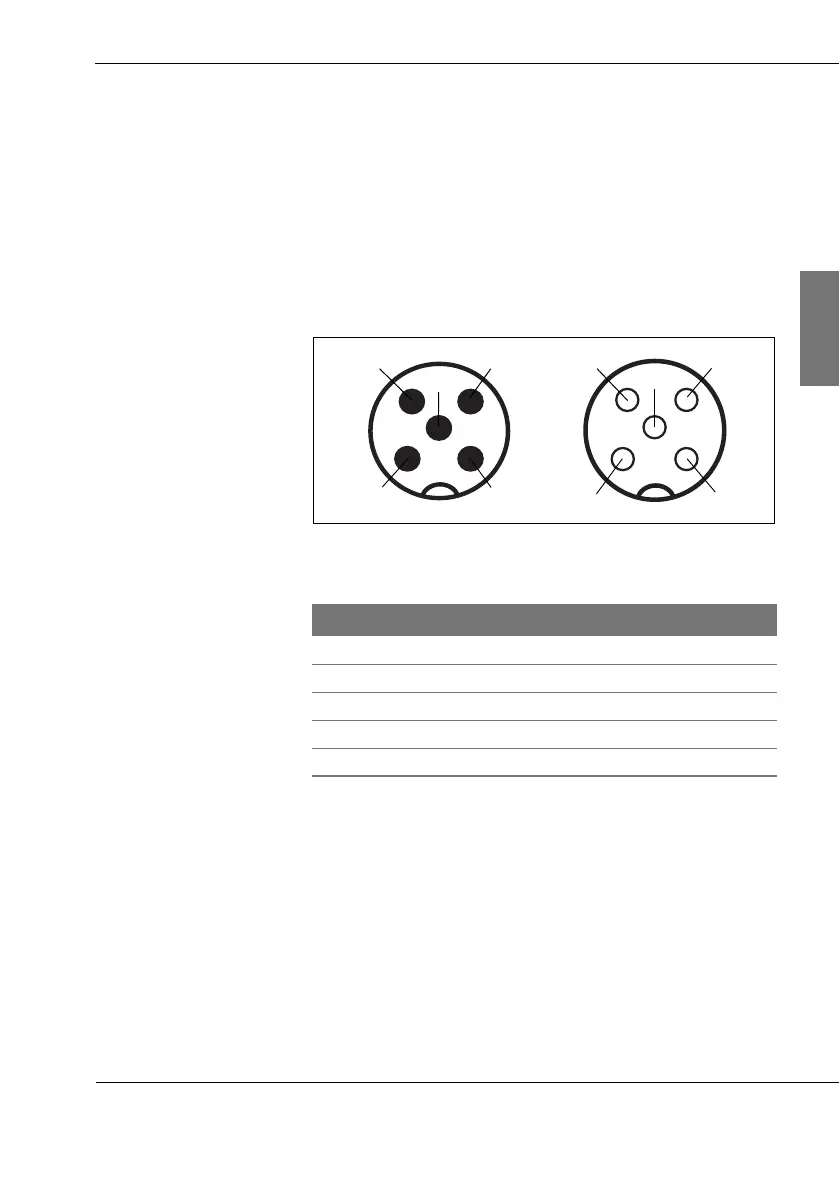

5.5: Schema di collegamento spinotto (sinistra) e presa
(destra)
No. Segnale
(1) –
(2) –
(3) CAN GND
(4) CAN H
(5) CAN L
(1)
(1)
(2)
(2)
(3)
(4)
(3)
(4)
(5)
(5)
