5.4 Liaison CAN
Si vous surveillez l'installation PV avec le système de
surveillance, reliez alors les onduleurs string de la Série
Voltwerk VS via un bus CAN.

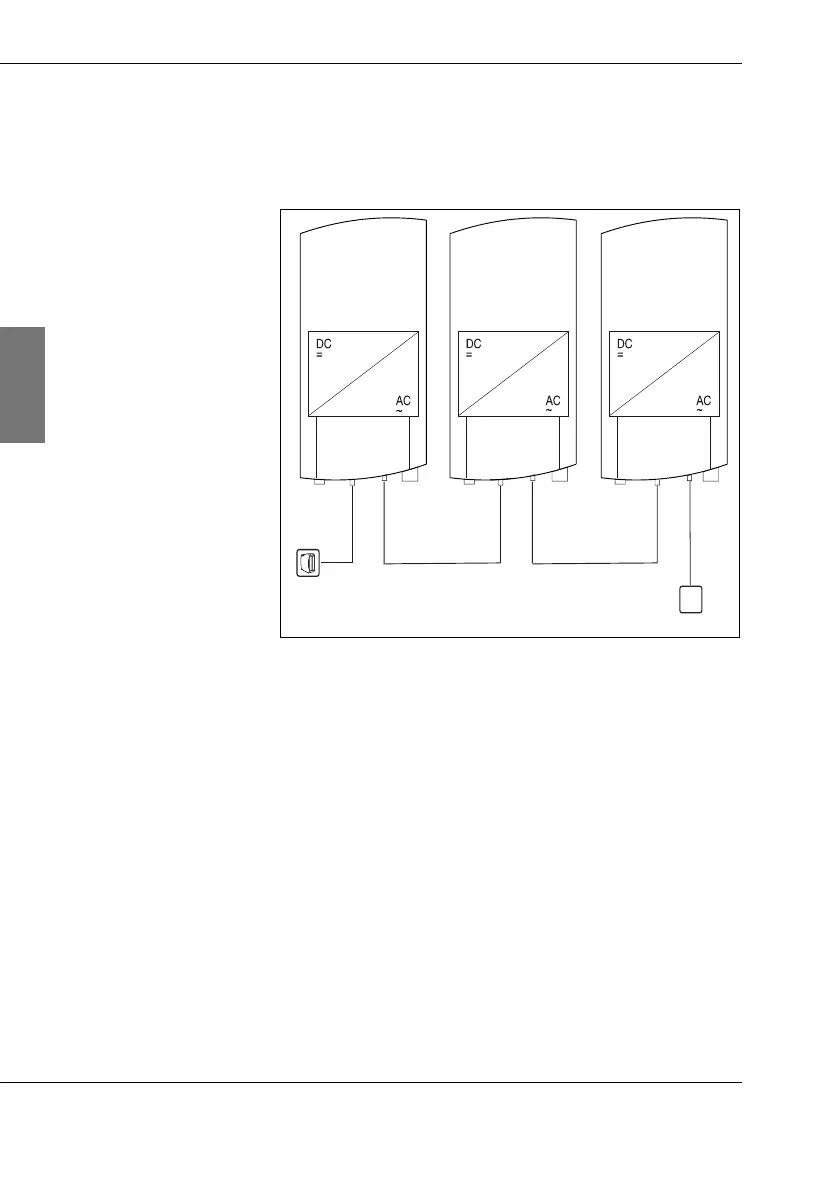

5.4: Liaison CAN entre plusieurs onduleurs string
(1) Entrée CAN In
Raccord de l'onduleur précédent dans une installation
PV, unité de surveillance Voltwerk ou outil de
paramétrage StringInverter Setup.
(2) Sortie CAN Out
Raccord de l'onduleur suivant dans une installation PV,
ou résistance de terminaison. Lorsque l'unité de
surveillance Voltwerk ou le StringInverter Setup est
branché, le bus CAN doit être fermé avec une
résistance de terminaison.
(3) Résistance de terminaison
Une résistance de terminaison est fournie à la livraison
du système de surveillance Voltwerk et du
StringInverter Setup. Vous pouvez également les
commander à l'unité auprès du fabricant.
(4) unité de surveillance
R
(1) (2)
(1) (2)
(1) (2)
(3)
(4)
