5.4 CAN-Verbindung
Wenn Sie die PV-Anlage mit dem Voltwerk
Überwachungssystem überwachen, dann verbinden Sie die
Stringwechselrichter der Voltwerk VS Serie über einen CAN-
Bus miteinander.

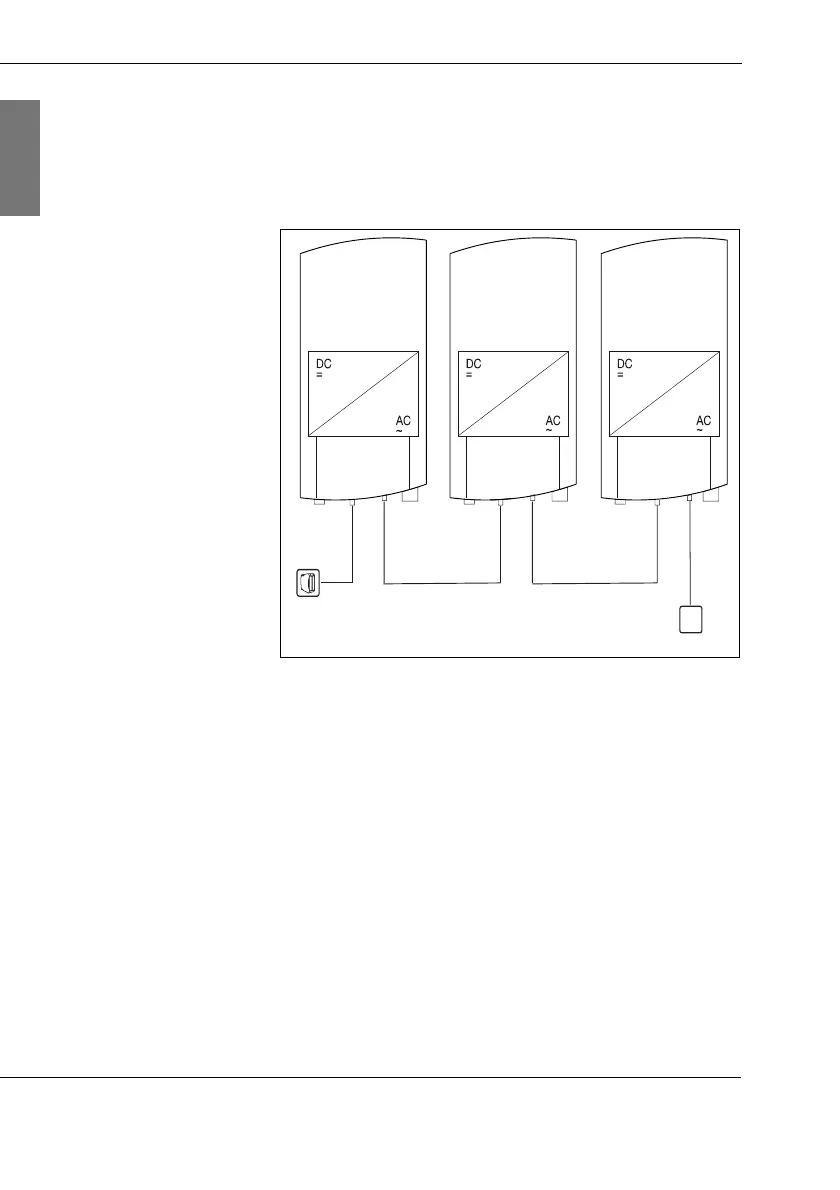

5.4: CAN-Verbindung mehrerer Stringwechselrichter
(1) CAN In
Anschluss vorhergehender Wechselrichter in einer PV-
Anlage, Voltwerk Überwachungseinheit oder
Parametrierungstool StringInverter Setup
(2) CAN Out
Anschluss nächster Wechselrichter in einer PV-Anlage
oder Abschlusswiderstand. Wenn die Voltwerk
Überwachungseinheit oder StringInverter Setup
angeschlossen ist, muss der CAN-Bus mit einem
Abschlusswiderstand geschlossen werden.
(3) Abschlusswiderstand
Ein Abschlusswiderstand gehört zum Lieferumfang des
Voltwerk Überwachungssystems. Sie können ihn auch
einzeln beim Hersteller bestellen.
(4) Voltwerk Überwachungseinheit
R
(1) (2)
(1) (2)
(1) (2)
(3)
(4)
